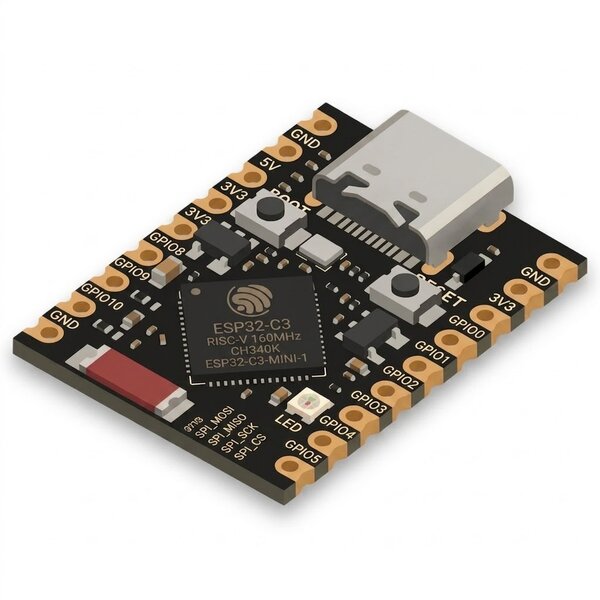

ESP32-C3 Super Mini Entwicklungsboard – RISC-V, WLAN, Bluetooth 5, USB-C

Daumennagelgroßes ESP32-C3 Board mit WLAN, Bluetooth 5 LE und nativem USB-C – ideal für Akku-, Sensor- und Smart-Home-Projekte.

RISC-V Single-Core, 160 MHz, 400 KB SRAM, 4 MB Flash
Wi-Fi 4 (2,4 GHz) und Bluetooth 5 LE
USB-C direkt am Chip – kein Treiber nötig
13 GPIOs mit ADC, I2C, SPI, UART und PWM
Nur ~5 µA im Deep Sleep (Chip)
Arduino IDE, PlatformIO, ESPHome, Tasmota und WLED

Für Akkubetrieb passend: ESP32 Super Mini Erweiterungsplatine

SKU: SER553
Kategorie: ESP32
Hersteller: Sonstige

Staffelpreise

ab	Stückpreis
10	3,80 €*

4,00 €

inkl. 20% USt. , zzgl.

83 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

ESP32-C3 Super Mini – Low-Power RISC-V Board mit WLAN & Bluetooth

Der ESP32-C3 Super Mini ist ein daumennagelgroßes Mikrocontroller-Board mit RISC-V Single-Core, WLAN und Bluetooth 5 LE. Er ist das günstigste, sparsamste und einsteigerfreundlichste Board der Super-Mini-Familie. Der Chip braucht im Deep Sleep nur rund 5 µA, deshalb eignet sich der C3 besonders für Akku- und Batterieprojekte. Programmiert wird er direkt über USB-C mit der Arduino IDE, PlatformIO oder ESPHome – ganz ohne zusätzlichen USB-Seriell-Chip.

Single-Core RISC-V · 160 MHz
Wi-Fi 4 + Bluetooth 5 LE
USB-C nativ (Serial/JTAG)
~5 µA Deep Sleep (Chip)
13 GPIOs
Arduino · PlatformIO · ESPHome

Was ist der ESP32-C3 Super Mini – und für wen ist er gedacht?

Der ESP32-C3 Super Mini ist ein kompaktes Entwicklungsboard mit dem ESP32-C3 von Espressif, das WLAN, Bluetooth LE und 13 nutzbare GPIOs auf 22,52 × 18 mm unterbringt. Manchmal braucht man keinen Sportwagen – ein zuverlässiges, sparsames Auto reicht völlig. Genau so verhält es sich mit dem C3: Er ist nicht das schnellste Board der Super-Mini-Familie, aber das günstigste, sparsamste und einsteigerfreundlichste. Für die meisten IoT-Projekte ist das genau das Richtige.

Ob du einen Temperatursensor baust, der lange auf einer Batterie läuft, einen WLAN-Schalter für Home Assistant oder dein allererstes Mikrocontroller-Projekt – der C3 Super Mini macht den Einstieg leicht. Er ist kleiner als eine Briefmarke, kostet nur wenige Euro und funktioniert sofort mit der Arduino IDE.

Was macht ihn besonders? Der ESP32-C3 nutzt eine RISC-V Architektur – einen offenen, lizenzfreien Prozessorstandard, der sich in der Industrie zunehmend durchsetzt. Für dich als Arduino-Nutzer ändert sich kaum etwas: Du programmierst weiterhin in C/C++, der Chip ist nur effizienter gebaut.

Ein wichtiger Hinweis vorab: Der C3 Super Mini wird von verschiedenen Herstellern produziert, Details wie LED-Beschaltung oder Antennenlayout können sich zwischen Chargen leicht unterscheiden. Diese Beschreibung bezieht sich auf die gängige blaue Standard-Variante.

Technische Daten des ESP32-C3 Super Mini

Prozessor	ESP32-C3, 32-bit RISC-V Single-Core
Taktfrequenz	bis zu 160 MHz (wählbar: 160 / 80 / 40 / 20 / 10 MHz)
Arbeitsspeicher	400 KB SRAM
Programmspeicher	4 MB Flash
WLAN	802.11 b/g/n (Wi-Fi 4), 2,4 GHz
Bluetooth	Bluetooth 5 LE (kein Bluetooth Classic), BLE Mesh über ESP-IDF
Antenne	Keramik-Chipantenne (CrossAir CA-C03)
USB	USB-C, direkt am internen USB-Serial/JTAG-Controller – kein CH340, kein USB-OTG
GPIOs am Header	13 (GPIO0–GPIO10, GPIO20, GPIO21), Rastermaß 2,54 mm
ADC	12-bit SAR, GPIO0–GPIO4 (ADC1) zuverlässig nutzbar
PWM (LEDC)	6 Kanäle gleichzeitig, auf jeden GPIO legbar
Schnittstellen	1 × SPI, 1 × I2C, 2 × UART, 1 × I2S, TWAI (CAN-kompatibel)
Betriebsspannung	5 V über USB-C oder 5V-Pin, 3,3 V Logikpegel
Deep Sleep	~5 µA (Chip), am Board höher – siehe Abschnitt Low-Power
Taster	BOOT (GPIO9) und RESET
Onboard-LEDs	Blau an GPIO8, Rot = Power (immer an)
Abmessungen	22,52 × 18 mm

Der C3 hat einen Kern mit 160 MHz, der ESP32-S3 zwei Kerne mit 240 MHz. Für WLAN-Verbindung, Sensordaten senden oder LEDs steuern reicht ein Kern völlig aus – den Unterschied merkst du erst bei rechenintensiven Aufgaben wie Bildverarbeitung oder großen Displays.

Pinout des ESP32-C3 Super Mini – welcher Pin macht was?

Der ESP32-C3 Super Mini hat 13 nutzbare GPIO-Pins auf zwei Stiftleisten. Blickst du von oben auf die Bauteilseite und zeigt die USB-C-Buchse nach oben, liegen rechts 5V, GND, 3V3 sowie GPIO4, GPIO3, GPIO2, GPIO1 und GPIO0, links GPIO5, GPIO6, GPIO7, GPIO8, GPIO9, GPIO10, GPIO20 und GPIO21. Maßgeblich ist der Aufdruck auf deinem Board – prüfe vor dem Anschließen, an welcher Leiste 5V und GND liegen.

Wichtig – 3,3 V Logikpegel: Der ESP32-C3 ist nicht 5-V-tolerant. 5-V-Signale direkt an einem GPIO können das Board dauerhaft beschädigen. Nutze bei 5-V-Bauteilen einen Level-Shifter.

Pin	Funktion	Nutzung
5V	Eingang / Ausgang USB-Spannung	Versorgung
GND	Masse	–
3V3	3,3 V vom Spannungsregler	Versorgung für Sensoren
GPIO0	ADC1, Deep-Sleep-Wakeup	frei
GPIO1	ADC1, Deep-Sleep-Wakeup	frei
GPIO2	ADC1, Deep-Sleep-Wakeup, Strapping	mit Vorsicht
GPIO3	ADC1, Deep-Sleep-Wakeup	frei
GPIO4	ADC1, SPI SCK (Standard), JTAG MTMS	frei
GPIO5	ADC2, SPI MISO (Standard), JTAG MTDI	frei (ADC2 meiden)
GPIO6	SPI MOSI (Standard), JTAG MTCK	frei
GPIO7	SPI SS (Standard), JTAG MTDO	frei
GPIO8	I2C SDA (Standard), blaue LED, Strapping	mit Vorsicht
GPIO9	I2C SCL (Standard), BOOT-Taster, Strapping	mit Vorsicht
GPIO10	Digital I/O, PWM	frei
GPIO20	UART0 RX	frei, wenn UART0 nicht gebraucht wird
GPIO21	UART0 TX	frei, wenn UART0 nicht gebraucht wird

GPIO18 und GPIO19 sind fest mit der USB-C-Buchse verbunden und nicht herausgeführt. Der Flash-Speicher hängt intern an GPIO12–17 und belegt keine Header-Pins. Die JTAG-Funktion von GPIO4–7 ist nur aktiv, wenn sie per eFuse eingeschaltet wurde – im Auslieferungszustand läuft JTAG über USB.

Wirklich sichere Pins – hier kannst du bedenkenlos anschließen

Ohne jede Einschränkung nutzbar sind beim C3 Super Mini GPIO0, GPIO1, GPIO3, GPIO4, GPIO5, GPIO6, GPIO7 und GPIO10. Diese Pins haben keine Boot-Funktion und sind mit keinem Bauteil auf dem Board verbunden. Für analoge Messungen nimmst du GPIO0–GPIO4, für das Wecken aus dem Deep Sleep GPIO0–GPIO5.

Kritische Pins – das musst du wissen, bevor du anschließt

Das ist der Abschnitt, den viele Einsteiger überspringen – und sich dann wundern, warum das Board nicht bootet oder der Upload fehlschlägt. Beim ESP32-C3 legen drei sogenannte Strapping Pins beim Einschalten fest, wie das Board startet.

Pin	Typ	Problem bei falscher Nutzung
GPIO2	Strapping	Sollte beim Booten HIGH sein – ein Bauteil, das GPIO2 beim Start auf LOW zieht, kann den Bootvorgang stören
GPIO8	Strapping, blaue LED	Muss HIGH sein, wenn das Board in den Download-Modus gehen soll – ein Pull-down an GPIO8 verhindert das Flashen über den BOOT-Taster
GPIO9	Strapping, BOOT-Taster	HIGH beim Reset = normaler Start, LOW beim Reset = Download-Modus. Ein Bauteil, das GPIO9 beim Start auf LOW zieht, lässt das Board im Bootloader hängen
GPIO20 / GPIO21	UART0	Hier gibt der Bootloader beim Start Meldungen aus – angeschlossene Geräte empfangen beim Booten kurz Zeichensalat

Kritischer Pin: Hängst du I2C-Sensoren an die Standard-Pins GPIO8/GPIO9, sind die Pull-up-Widerstände unproblematisch – Module mit Pull-down oder Ausgängen, die beim Start LOW treiben, verhindern aber den Boot. Im Zweifel legst du I2C mit Wire.begin(6, 7); auf freie Pins.

Praktischer Rat: Für dein erstes Projekt nutzt du GPIO0, GPIO1, GPIO3, GPIO4 oder GPIO10 – diese Pins funktionieren immer ohne Einschränkungen. Die Strapping Pins kannst du später nutzen, wenn du ihre Eigenheiten kennst.

Die blaue Onboard-LED an GPIO8

Die blaue LED des ESP32-C3 Super Mini hängt an GPIO8. Je nach Charge ist sie unterschiedlich beschaltet: Bei manchen Boards leuchtet sie bei LOW, bei anderen bei HIGH. Der Blink-Sketch zeigt dir sofort, wie dein Board reagiert – für Statusanzeigen solltest du das einmal ausprobieren.

#define LED_PIN 8   // blaue Onboard-LED

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);
  delay(500);
  digitalWrite(LED_PIN, HIGH);
  delay(500);
}

Erste Schritte: Wie nimmst du den ESP32-C3 Super Mini mit Arduino IDE & PlatformIO in Betrieb?

Der ESP32-C3 Super Mini hat keinen separaten USB-Seriell-Chip: Die USB-C-Buchse ist direkt mit dem USB-Serial/JTAG-Controller im Chip verbunden. Unter Windows 10/11, macOS und Linux brauchst du deshalb keinen Treiber – das Board meldet sich als serieller Port (COM-Port bzw. /dev/ttyACM0). Wichtig ist nur die richtige Einstellung „USB CDC On Boot“.

Option A – Arduino IDE 2.x (empfohlen für Einsteiger)

Schritt 1: Lade die Arduino IDE 2 von arduino.cc/en/software herunter und installiere sie.

Schritt 2: Öffne Datei → Einstellungen und trage im Feld „Zusätzliche Boardverwalter-URLs“ folgende URL ein:

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Schritt 3: Öffne den Boardverwalter (Werkzeuge → Board → Boardverwalter), suche nach esp32 und installiere das Paket von Espressif Systems.

Schritt 4: Wähle unter Werkzeuge → Board → ESP32 Arduino das ESP32C3 Dev Module und stelle Folgendes ein:

Einstellung	Wert	Warum?
Board	ESP32C3 Dev Module	Passend für den C3 Super Mini
USB CDC On Boot	Enabled	Ohne diese Einstellung landet `Serial` auf GPIO20/21 und der serielle Monitor bleibt leer
Flash Size	4 MB (32 Mb)	Entspricht dem verbauten Flash
Flash Mode	QIO (bei Bootproblemen DIO)	QIO ist schneller, DIO funktioniert auf allen Chargen
Partition Scheme	Default 4MB with spiffs	1,2 MB für den Sketch mit OTA – siehe Abschnitt Speicher
CPU Frequency	160 MHz	Volle Leistung – für Akkubetrieb reduzierbar

Schritt 5: Verbinde das Board per USB-C, wähle unter Werkzeuge → Port den neuen Port, öffne den Blink-Sketch von oben und klicke auf Hochladen. Die blaue LED blinkt.

Praxis-Tipp – Port verschwunden? Weil USB direkt im Chip steckt, verschwindet der Port, wenn dein Sketch abstürzt, im Deep Sleep ist oder USB anders konfiguriert. Dann hilft der Download-Modus: BOOT gedrückt halten, RESET kurz drücken, BOOT loslassen – jetzt erscheint der Port wieder und der Upload klappt. Danach einmal RESET drücken, damit dein Programm startet.

Option B – PlatformIO (empfohlen für Fortgeschrittene)

Installiere Visual Studio Code mit der Erweiterung PlatformIO IDE, lege ein neues Projekt an und nutze diese platformio.ini:

[env:esp32-c3-super-mini]
platform  = espressif32
board     = esp32-c3-devkitm-1
framework = arduino

board_build.flash_mode = qio
board_upload.flash_size = 4MB
monitor_speed = 115200

build_flags =
  -DARDUINO_USB_MODE=1
  -DARDUINO_USB_CDC_ON_BOOT=1

Einen offiziellen Board-Eintrag „esp32-c3-super-mini“ gibt es in PlatformIO nicht. esp32-c3-devkitm-1 ist der passende Ersatz, die beiden build_flags leiten Serial auf die USB-C-Buchse um.

Firmware flashen ohne Arduino IDE: ESPHome, WLED & esptool

Der ESP32-C3 Super Mini lässt sich auch ohne eigene Programmierung mit fertiger Firmware betreiben – etwa mit ESPHome für Home Assistant, mit Tasmota oder mit WLED für LED-Streifen. Weil USB direkt im Chip steckt, funktionieren Web-Installer in Chrome oder Edge ohne Treiber direkt über USB-C.

ESPHome für Home Assistant

Mit dieser Grundkonfiguration läuft der C3 Super Mini in ESPHome, die Logs kommen über die USB-C-Buchse und die blaue LED ist in Home Assistant schaltbar:

esphome:
  name: c3-supermini

esp32:
  board: esp32-c3-devkitm-1
  variant: esp32c3
  framework:
    type: esp-idf

logger:
  hardware_uart: USB_SERIAL_JTAG

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

output:
  - platform: gpio
    pin: GPIO8
    id: blaue_led
    # inverted: true   # aktivieren, falls die LED bei LOW leuchtet

light:
  - platform: binary
    name: "Blaue LED"
    output: blaue_led

ESPHome warnt beim Kompilieren, dass GPIO8 ein Strapping Pin ist. Für die Onboard-LED kannst du die Warnung ignorieren. Den ersten Flash machst du per USB-C über ESPHome Web, danach laufen Updates über WLAN.

Fertige Firmware mit esptool flashen

Hast du eine fertige Firmware-Datei, etwa von WLED, Tasmota oder einen ESPHome-Export, flashst du sie mit esptool an Adresse 0x0:

esptool.py --chip esp32c3 --port COM5 write_flash 0x0 firmware-factory.bin

Kritischer Punkt: An Adresse 0x0 gehört nur eine vollständige Firmware mit Bootloader und Partitionstabelle – meist als „factory“ oder „merged“ bezeichnet. Eine reine Anwendungs-Datei an 0x0 macht das Board unbootbar, bis du es neu flashst. Unter macOS und Linux lautet der Port /dev/ttyACM0 oder ähnlich. Wird kein Port gefunden, hältst du BOOT beim Einstecken gedrückt.

Speicher & OTA: Wie groß darf dein Sketch beim ESP32-C3 Super Mini sein?

Mit der Standard-Partitionierung „Default 4MB with spiffs“ stehen dir beim ESP32-C3 Super Mini rund 1,25 MB für deinen Sketch zur Verfügung, dazu etwa 1,5 MB SPIFFS für Dateien. Für globale Variablen meldet die Arduino IDE 320 KB RAM. Der Flash ist aufgeteilt, weil ein zweiter, gleich großer Bereich für Updates über WLAN (OTA) reserviert ist.

Partition Scheme	Sketch	OTA	Wann sinnvoll?
Default 4MB with spiffs	1,2 MB	Ja	Standard für die meisten Projekte
Minimal SPIFFS	1,9 MB	Ja	Großer Sketch, OTA bleibt erhalten
Huge APP	3 MB	Nein	Sehr große Sketches, Updates nur per USB

Praxis-Tipp: Meldet die Arduino IDE „Sketch too big“, wählst du unter Werkzeuge → Partition Scheme zuerst „Minimal SPIFFS“ – so bleiben Updates über WLAN möglich. Erst wenn auch das nicht reicht, nimmst du „Huge APP“.

Deep Sleep & Low-Power – die große Stärke des ESP32-C3 Super Mini

Der ESP32-C3 braucht im Deep Sleep laut Espressif rund 5 µA am Chip und ist damit der sparsamste Chip der Super-Mini-Familie. Wenn du ein batteriebetriebenes Projekt planst – Sensor-Node im Garten, Briefkastenmelder, Bewegungsmelder – ist der C3 eine sehr gute Wahl.

Deep Sleep (Chip)	~5 µA
Deep Sleep (Board)	typisch um 43 µA – abhängig von Versorgung, Spannungsregler und Power-LED
Betrieb mit WLAN	~80–100 mA im Mittel, Sendespitzen von mehreren hundert mA
Aufwecken aus Deep Sleep	Timer oder GPIO0–GPIO5

Am fertigen Board kommen zum Chip noch Spannungsregler und die dauerhaft leuchtende rote Power-LED hinzu. Wie viel dein Aufbau tatsächlich zieht, misst du am besten mit einem Multimeter im µA-Bereich nach.

Wie lange hält ein Akku mit dem C3 Super Mini?

Die Laufzeit hängt vor allem davon ab, wie oft und wie lange das Board wach ist – nicht vom Deep-Sleep-Wert allein. Ein WLAN-Verbindungsaufbau dauert typisch 1–3 Sekunden und kostet dabei rund 100 mA.

Rechenbeispiel: Wacht der C3 alle 15 Minuten für 1,5 Sekunden auf, misst und sendet, liegt der mittlere Verbrauch bei etwa 0,2 mA. Ein 2.000-mAh-Akku reicht damit rechnerisch rund ein Jahr – in der Praxis wegen Selbstentladung und Reglerverlusten eher mehrere Monate. Sendest du dagegen alle 10 Sekunden, ist derselbe Akku nach gut einer Woche leer.

Deep Sleep aktivieren – so einfach geht's

#define SLEEP_SEC 30

void setup() {
  Serial.begin(115200);
  delay(1000);                 // Zeit, damit der USB-Port erscheint
  Serial.println("Wach! Messe Daten...");
  Serial.flush();

  esp_sleep_enable_timer_wakeup(SLEEP_SEC * 1000000ULL);
  esp_deep_sleep_start();
}

void loop() {
}

Willst du das Board per Taster oder Sensor wecken, geht das beim C3 nur an GPIO0–GPIO5. Die vom klassischen ESP32 bekannten Funktionen ext0 und ext1 gibt es beim C3 nicht – stattdessen nutzt du:

// Aufwachen, wenn GPIO3 auf LOW gezogen wird (z. B. Taster nach GND)
esp_deep_sleep_enable_gpio_wakeup(1ULL << 3, ESP_GPIO_WAKEUP_GPIO_LOW);
esp_deep_sleep_start();

Kritischer Punkt: Im Deep Sleep ist auch der USB-Controller aus – der serielle Port verschwindet und die Arduino IDE findet das Board nicht mehr. Zum Neu-Flashen bringst du es mit BOOT + RESET in den Download-Modus.

CPU-Frequenz reduzieren

Auch ohne Sleep-Modus lässt sich Strom sparen: Der C3 läuft mit 10, 20, 40, 80 oder 160 MHz. Für WLAN und Bluetooth sind mindestens 80 MHz nötig, reine Sensor- und Rechenaufgaben ohne Funk laufen auch mit 40 MHz stabil.

Akkubetrieb: ESP32-C3 Super Mini mit Erweiterungsplatine

Für den mobilen Einsatz steckst du den ESP32-C3 Super Mini auf die ESP32 Super Mini Erweiterungsplatine. Sie nimmt einen 3,7-V-LiPo-Akku über eine PH2.0-Buchse auf, lädt ihn über USB-C und führt alle GPIOs auf Steckbuchsen heraus – ideal für Sensor-Nodes ohne Lötarbeit am Board.

Akkuanschluss: 3,7 V LiPo, Stecker PH2.0 (2,0 mm Raster)
Laden über USB-C, grüne LED leuchtet während des Ladens und erlischt bei vollem Akku
Zusätzliche Versorgungsschienen VCC1 und VCC2: standardmäßig 3,3 V, per Lötbrücke auf Akkuspannung (3,7 V) umstellbar
3V3-Ausgang mit maximal ca. 300 mA belastbar

Kritischer Punkt: Bei PH2.0-Akkusteckern ist die Polarität nicht einheitlich – je nach Akkuhersteller sind Plus und Minus vertauscht. Prüfe vor dem ersten Einstecken mit dem Multimeter, ob der rote Draht an der mit „+“ markierten Seite der Buchse landet. Ein verpolter Akku kann Platine und Board zerstören.

Auf der Erweiterungsplatine liegt der Ruhestrom im Deep Sleep wegen Ladeschaltung und Spannungsregler höher als am nackten Board. Für Projekte mit sehr langer Laufzeit misst du den Gesamtverbrauch deines Aufbaus nach.

Antenne & WLAN-Reichweite des ESP32-C3 Super Mini

Der ESP32-C3 Super Mini nutzt eine kleine Keramik-Chipantenne vom Typ CrossAir CA-C03. Die häufigste Beschwerde bei diesem Board ist eine schwache WLAN-Reichweite. Die Ursache liegt im Platinenlayout: Die Antenne sitzt sehr nah an der Massefläche, die im Espressif-Datenblatt empfohlene Freifläche um die Antenne fehlt. Neuere Revisionen haben das Layout verbessert, die Unterschiede zwischen Chargen sind aber spürbar.

Praxis-Tipp: Teste die Reichweite an deinem Einbauort, bevor du das Projekt fest verbaust. Häufig hilft es, nach WiFi.begin() die Sendeleistung mit WiFi.setTxPower(WIFI_POWER_8_5dBm); zu reduzieren – das stabilisiert die Verbindung bei manchen Boards deutlich. Baue das Board so ein, dass die Antennenecke nicht von Metall, Kabeln oder anderen Platinen verdeckt wird, und vermeide Metallgehäuse.

Brauchst du mehr Reichweite, ist der ESP32-S3 Super Mini oder der ESP32-C6 Super Mini mit PCB-Antenne eine Alternative, ebenso eine Ausführung mit Anschluss für eine externe Antenne.

C3 vs. S3 vs. C6 Super Mini – welches Board passt zu dir?

Alle drei Super-Mini-Boards haben das gleiche winzige Format, setzen aber unterschiedliche Schwerpunkte. Der C3 ist der sparsame Einsteiger, der ESP32-S3 Super Mini der Allrounder mit mehr Rechenleistung und der ESP32-C6 Super Mini das Board für Smart Home mit Wi-Fi 6, Zigbee und Thread.

Kriterium	ESP32-C3 Super Mini	ESP32-S3 Super Mini	ESP32-C6 Super Mini
CPU	1 × RISC-V, 160 MHz	2 × Xtensa LX7, 240 MHz	1 × RISC-V, 160 MHz + Low-Power-Kern
SRAM	400 KB	512 KB	512 KB
WLAN	Wi-Fi 4 (802.11n)	Wi-Fi 4 (802.11n)	Wi-Fi 6 (802.11ax)
Bluetooth	5 LE	5 LE	5 LE
Zigbee / Thread	–	–	Ja (IEEE 802.15.4)
USB	Nativ (Serial/JTAG)	Nativ USB-OTG + Serial/JTAG	Nativ (Serial/JTAG)
Antenne	Keramik-Chipantenne	PCB-Antenne	PCB-Antenne
KI-Vektor-Befehle	–	Ja	–
Touch-Pins	–	Ja	–
Onboard-LED	Blau (GPIO8)	WS2812 RGB (GPIO48)	WS2812 RGB (GPIO8) + Blau (GPIO15)
Deep Sleep (Chip)	~5 µA	~8 µA	~7 µA
Einsteigerfreundlich	Sehr hoch	Hoch	Mittel

Unsere Empfehlung: Für dein erstes Projekt und Akkubetrieb nimmst du den ESP32-C3 Super Mini. Brauchst du mehr Leistung, Displays oder USB-Geräte-Funktionen (Tastatur, MIDI), greifst du zum ESP32-S3 Super Mini. Für Smart Home mit Matter, Zigbee oder Thread ist der ESP32-C6 Super Mini die richtige Wahl.

Wo liegen die Grenzen des ESP32-C3 Super Mini?

Kein Bluetooth Classic: Der C3 kann nur Bluetooth LE. Audio-Streaming (A2DP) oder klassische serielle Bluetooth-Verbindungen (SPP) funktionieren nicht.

Kein Zigbee und Thread: Für Matter über Thread oder Zigbee-Netze brauchst du den ESP32-C6 Super Mini.

ADC-Messbereich: Der ADC misst bei maximaler Dämpfung nur bis etwa 2,5 V, nicht bis 3,3 V. Höhere Spannungen teilst du mit einem Spannungsteiler herunter. GPIO5 (ADC2) ist laut Espressif nicht zuverlässig – analog misst du an GPIO0–GPIO4.

WLAN-Reichweite: Die kleine Keramikantenne reicht für Räume und kurze Distanzen, nicht für große Entfernungen – siehe Abschnitt Antenne & WLAN-Reichweite.

Rechenleistung und Speicher: Mit einem Kern und 400 KB SRAM ist der C3 nichts für Kameras, große Farbdisplays oder Edge-KI – dafür ist der ESP32-S3 Super Mini gebaut.

Lieferumfang

1 × ESP32-C3 Super Mini Board

Dokumente zum ESP32-C3 Super Mini

Häufige Fragen zum ESP32-C3 Super Mini

Warum zeigt der serielle Monitor beim ESP32-C3 Super Mini nichts an?

Meist ist in der Arduino IDE „USB CDC On Boot“ auf Disabled gestellt. Dann gibt Serial die Daten auf GPIO20/21 aus statt über die USB-C-Buchse. Stelle die Option unter Werkzeuge auf Enabled und lade den Sketch neu hoch. In PlatformIO setzt du dafür die Build-Flags ARDUINO_USB_MODE=1 und ARDUINO_USB_CDC_ON_BOOT=1.

Braucht der ESP32-C3 Super Mini einen CH340-Treiber?

Nein. Der ESP32-C3 Super Mini hat keinen CH340 oder anderen USB-Seriell-Chip – die USB-C-Buchse ist direkt mit dem USB-Controller im ESP32-C3 verbunden. Windows 10/11, macOS und Linux erkennen das Board ohne zusätzlichen Treiber als seriellen Port. Erscheint kein Port, bringst du das Board mit BOOT + RESET in den Download-Modus.

Wie viel Strom braucht der ESP32-C3 Super Mini im Deep Sleep?

Der ESP32-C3-Chip selbst braucht im Deep Sleep rund 5 µA. Am kompletten Board kommen Spannungsregler und Power-LED dazu, typische Werte liegen um 43 µA. Für lange Akkulaufzeit ist aber entscheidender, wie oft das Board aufwacht und WLAN nutzt: Ein Sendevorgang alle 15 Minuten statt alle 10 Sekunden verlängert die Laufzeit von Tagen auf Monate.

Welche Pins sind beim ESP32-C3 Super Mini sicher nutzbar?

Ohne Einschränkung nutzbar sind GPIO0, GPIO1, GPIO3, GPIO4, GPIO5, GPIO6, GPIO7 und GPIO10. Vorsicht gilt bei den Strapping Pins GPIO2, GPIO8 und GPIO9, die beim Start nicht auf LOW gezogen werden dürfen. An GPIO8 hängt außerdem die blaue LED, an GPIO9 der BOOT-Taster. GPIO20 und GPIO21 sind die serielle Schnittstelle UART0.

Warum ist der WLAN-Empfang beim ESP32-C3 Super Mini schwach?

Die Keramikantenne des ESP32-C3 Super Mini sitzt sehr nah an der Massefläche der Platine, dadurch strahlt sie schlechter ab als vorgesehen. Bei vielen Boards hilft es, die Sendeleistung mit WiFi.setTxPower(WIFI_POWER_8_5dBm) zu reduzieren. Baue das Board außerdem so ein, dass die Antennenecke frei liegt und nicht von Metall oder Kabeln verdeckt wird.

Kann ich ESPHome oder WLED auf den ESP32-C3 Super Mini flashen?

Ja. ESPHome, Tasmota und WLED unterstützen den ESP32-C3. Für ESPHome wählst du das Board esp32-c3-devkitm-1 mit variant: esp32c3 und flashst die erste Firmware per USB-C über ESPHome Web in Chrome oder Edge. Fertige Firmware-Dateien flashst du mit esptool an Adresse 0x0. Weitere Updates laufen danach bequem über WLAN.

Kann der ESP32-C3 Super Mini Bluetooth-Audio oder Zigbee?

Nein. Der ESP32-C3 unterstützt nur Bluetooth Low Energy, kein Bluetooth Classic – Audio-Streaming per A2DP ist damit nicht möglich. Zigbee und Thread beherrscht er ebenfalls nicht. Für Zigbee, Thread und Matter ist der ESP32-C6 Super Mini die passende Alternative, für mehr Rechenleistung der ESP32-S3 Super Mini.

Es gibt noch keine Bewertungen.

GPSR – Produkthersteller (Kontaktdaten für GPSR):

Sonstige

GPSR – EU Verantwortliche Person:

Semaf Electronics
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/kontakt
https://electronics.semaf.at

GPSR – Händler:

Semaf Electronics
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/kontakt
https://electronics.semaf.at

Hinweise zur sicheren Verwendung

Machen Sie sich vor der ersten Verwendung mit der beiliegenden Bedienungsanleitung vertraut.
Halten Sie sich bei Montage, Anschluss und Inbetriebnahme an die Vorgaben des Herstellers.
Setzen Sie das Produkt ausschließlich für den bestimmungsgemäßen Einsatzzweck ein.
Ein nicht bestimmungsgemäßer Gebrauch kann Personen- oder Sachschäden nach sich ziehen.
Für Kinder unter 8 Jahren ist das Produkt nicht geeignet.
Bei falscher Handhabung besteht Verletzungsgefahr.
Das Produkt erfüllt die einschlägigen Sicherheitsanforderungen der Europäischen Union.
Die Konformität wurde im Sinne der EU-Produktsicherheitsverordnung (GPSR) sichergestellt, die die Einhaltung aller maßgeblichen Sicherheitsanforderungen für Verbraucherprodukte gewährleistet.

Angaben zur Rückverfolgbarkeit

Zur Rückverfolgbarkeit trägt jedes Produkt eines oder mehrere der folgenden Kennzeichen:

eine CE-Kennzeichnung als Nachweis der Einhaltung der EU-Anforderungen an Sicherheit, Gesundheit und Umweltschutz;
eine eindeutige Serien- oder Chargennummer, die die Zuordnung ermöglicht und etwaige Rückrufe unterstützt;
Angaben zu Hersteller und Importeur als Anlaufstelle für Support- und Sicherheitsanfragen.

Vorfallmanagement und Meldewege

Sollte es wider Erwarten zu einem Problem mit einem Produkt kommen, greifen bei uns festgelegte Abläufe, um

Kundenreklamationen zeitnah zu bearbeiten,
schwerwiegende Vorfälle über das EU-Schnellwarnsystem Safety Gate (RAPEX) zu melden und
mit den zuständigen Marktüberwachungsbehörden zusammenzuarbeiten, um die Sicherheit der Verbraucher zu wahren.

Kontakt:

Kontaktformular: electronics.semaf.at/Kontakt
Telefon: +43 1 22 677 22

Zum Schutz unserer Kundinnen und Kunden erfüllt dieses Produkt die einschlägigen Vorschriften der Europäischen Union.

Cookiename	Beispielinhalt	Ablaufzeit
_ga_*	deleted	730 Tage
_ga	GA1.1.8643343795.1726666186	730 Tage

Produkteigenschaft	Wert
WiFi:	WiFi 4
Bluetooth:	5.0 LE
Prozessortakt:	160 Mhz
WiFi Band:	2.4 GHz
Prozessorkerne:	Dual Core
CPU Architektur:	RISC-V
Chipfamilie:	ESP32-C3

Montag	10:00 - 18:30
Dienstag	13:00 - 18:00
Mittwoch	10:00 - 18:00
Donnerstag	13:00 - 18:00
Freitag	10:00 - 18:00
Samstag	10:00 - 12:00
Sonntag	Geschlossen

ESP32-C3 Super Mini Entwicklungsboard – RISC-V, WLAN, Bluetooth 5, USB-C

Kunden kauften zusätzlich

Ähnliche Artikel
