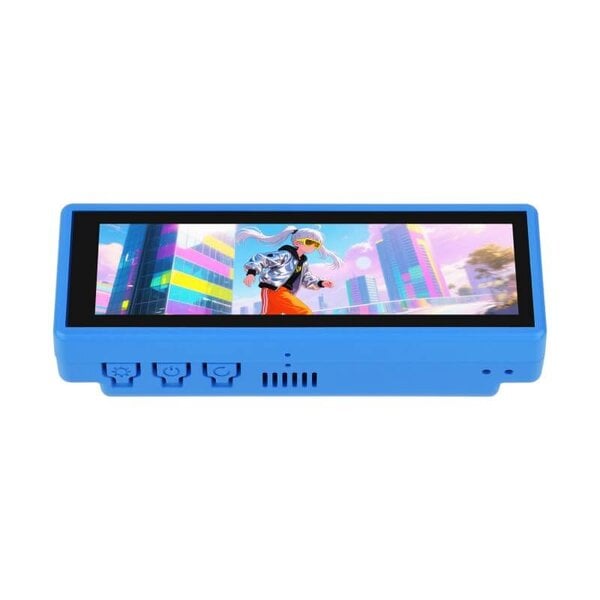

ESP32-S3 DevBoard mit 3.49 Zoll IPS Touchdisplay - Audio DAC - QMI8658 6-DOF- BLE - WiFi

ESP32-S3 DevBoard mit 3.49 Zoll IPS Touchdisplay - Audio DAC - QMI8658 6-DOF- BLE - WiFi - Ansicht 2

ESP32-S3 DevBoard mit 3.49 Zoll IPS Touchdisplay - Audio DAC - QMI8658 6-DOF- BLE - WiFi - Ansicht 3

ESP32-S3 DevBoard mit 3.49 Zoll IPS Touchdisplay - Audio DAC - QMI8658 6-DOF- BLE - WiFi

Name: ESP32-S3 DevBoard mit 3.49 Zoll IPS Touchdisplay - Audio DAC - QMI8658 6-DOF- BLE - WiFi
Brand: Waveshare
SKU: WS32373
Price: 45.00 EUR
Availability: InStock

Das ESP32-S3-Touch-LCD-3.49 ist ein hochintegriertes Entwicklungsboard, das ein 3.49" IPS-Touchdisplay, ein leistungsfähiges ESP32-S3R8-Modul, umfangreiche Sensorik (6-Achsen-IMU, RTC), Audio-Codec, Dualmikrofon-Array und flexible Energieversorgung in einem kompakten Gerät vereint. Damit eignet es sich ideal für Projekte mit Spracherkennung, KI-Interaktion, grafischen Benutzeroberflächen, Wearables, IoT-Geräten und batteriebetriebenen Anwendungen.

SKU: WS32373 HAN: 32373 Kategorie: ESP32 Hersteller: Waveshare

45,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Beschreibung

Eigenschaften

Leistungsstarker ESP32-S3R8 Xtensa LX7 Dual-Core bis 240 MHz
3.49" IPS-Farbdisplay mit 172×640 Pixeln und 16.7 Mio. Farben
Kapazitive Touchsteuerung über I2C für intuitive Interaktionen
Onboard 8 MB PSRAM + 16 MB Flash für speicherintensive Anwendungen
Integriertes Dualmikrofon-Array mit Geräuschunterdrückung und Echokompensation – ideal für Sprachsteuerung
Unterstützung für Wi-Fi 2.4GHz (802.11 b/g/n) und Bluetooth 5 (LE + Mesh)
6-Achsen-IMU (Gyro + Beschleunigungssensor) für Gestenerkennung, Bewegungsanalyse und Positionierung
RTC-Chip zur Zeithaltung und zeitgesteuerten Funktionen
Audio-Codec (ES8311 + ES7210) für hochwertige Audioeingabe und -ausgabe
Unterstützt AI-basierte Sprachinteraktion und Online-Modelle wie DeepSeek, Doubao u. a.
Flexible Energieoptionen: 18650-Halter oder Li-Po-Akku (modellabhängig)
Erweiterbare Funktionalität über 22-Pin-Headers und TF-Kartenslot

Funktionsweise und technische Einordnung

Das Board kombiniert hochauflösende Displaytechnik, moderne Touchbedienung und den ESP32-S3-Mikrocontroller, der speziell für KI-Beschleunigung und anspruchsvolle IoT-Aufgaben ausgelegt ist. Der QSPI-Displaycontroller und das Touch-Interface sorgen für schnelle UI-Reaktionen, während das Dualmikrofon-Array zusammen mit dem Audio-Codec präzise Spracherfassung ermöglicht – etwa für Offline-Wake-Word-Erkennung oder AI-Sprachassistenten.

Die integrierte IMU ermöglicht Gestenerkennung, Bewegungstracking und Orientierungsbestimmung, was das Board besonders für Wearables, Handheld-Geräte, Robotik und interaktive IoT-Interfaces prädestiniert. Der Akkuanschluss und die Stromverwaltung erlauben einen vollständig mobilen Betrieb.

Typische Einsatzbereiche

IoT-Endgeräte mit Display und Touchsteuerung
KI-basierte Sprachassistenten, Offline-Wake-Word-Erkennung
Handheld-Terminals, Wearables & mobile Smart-Devices
Industrie-HMI-Interfaces und kompakte Steuerzentralen
Robotik, Sensorik-Projekte, Bewegungs- und Gestenerkennung
Multimedia-Player oder Visualisierungsgeräte mit Audio-Fähigkeiten

Praxis-Hinweise

Die Displaykommunikation über QSPI garantiert hohe Bildaktualisierungsraten, ideal für grafische Benutzeroberflächen. Für Energieversorgung stehen – je nach Modell – sowohl ein 18650-Batterieschacht als auch ein Li-Po-Anschluss zur Verfügung. Für Sprachprojekte sollte das Board so positioniert werden, dass das Dual-Mikrofon freie Schallwege hat. Die Entwicklungsumgebung ESP-IDF sowie Arduino-IDE werden vollständig unterstützt.

Technische Daten

Prozessor: ESP32-S3R8 Dual-Core LX7, bis 240 MHz
Speicher: 512 KB SRAM + 384 KB ROM + 8 MB PSRAM + 16 MB Flash
Display: 3.49" IPS, 172×640, 16.7M Farben, 350 cd/m², Kontrast 1200:1
Display-Interface: QSPI (Driver IC: AXS15231B)
Touch: Kapazitiv, I2C-Interface
Funk: Wi-Fi 802.11 b/g/n (2.4 GHz), Bluetooth 5 LE/Mesh
Audio: ES8311 DAC + ES7210 ADC, Dualmikrofon-Array
Sensoren: QMI8658 6-Achsen-IMU
RTC: PCF85063
Speichererweiterung: TF-Kartenslot (FAT32)
Erweiterung: 22-Pin-Header (2.54 mm)
Weitere Anschlüsse: USB-C, IPEX1 Antennenanschluss, Speaker-Header
Gehäuseoptionen: Case A (mit/ohne 18650-Akku), Case B (mit/ohne Li-Po-Akku)

Lieferumfang

ESP32-S3 Touch LCD 3.49 Entwicklungsboard (Modell gemäß Auswahl)
Gehäuse Version A oder B
Optional: 18650-Akku oder Li-Po-Akku (abhängig vom Modell)
USB-C-Kabel

Dokumentation

Hersteller-Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-3.49

Produkteigenschaft	Wert
WiFi:	WiFi 4
Bluetooth:	5.0 LE
Prozessortakt:	240 Mhz
WiFi Band:	2.4 GHz
Prozessorkerne:	Dual Core
Chipfamilie:	ESP32-S3
Display:	3" - 5"
CPU Architektur:	Xtensa LX7
