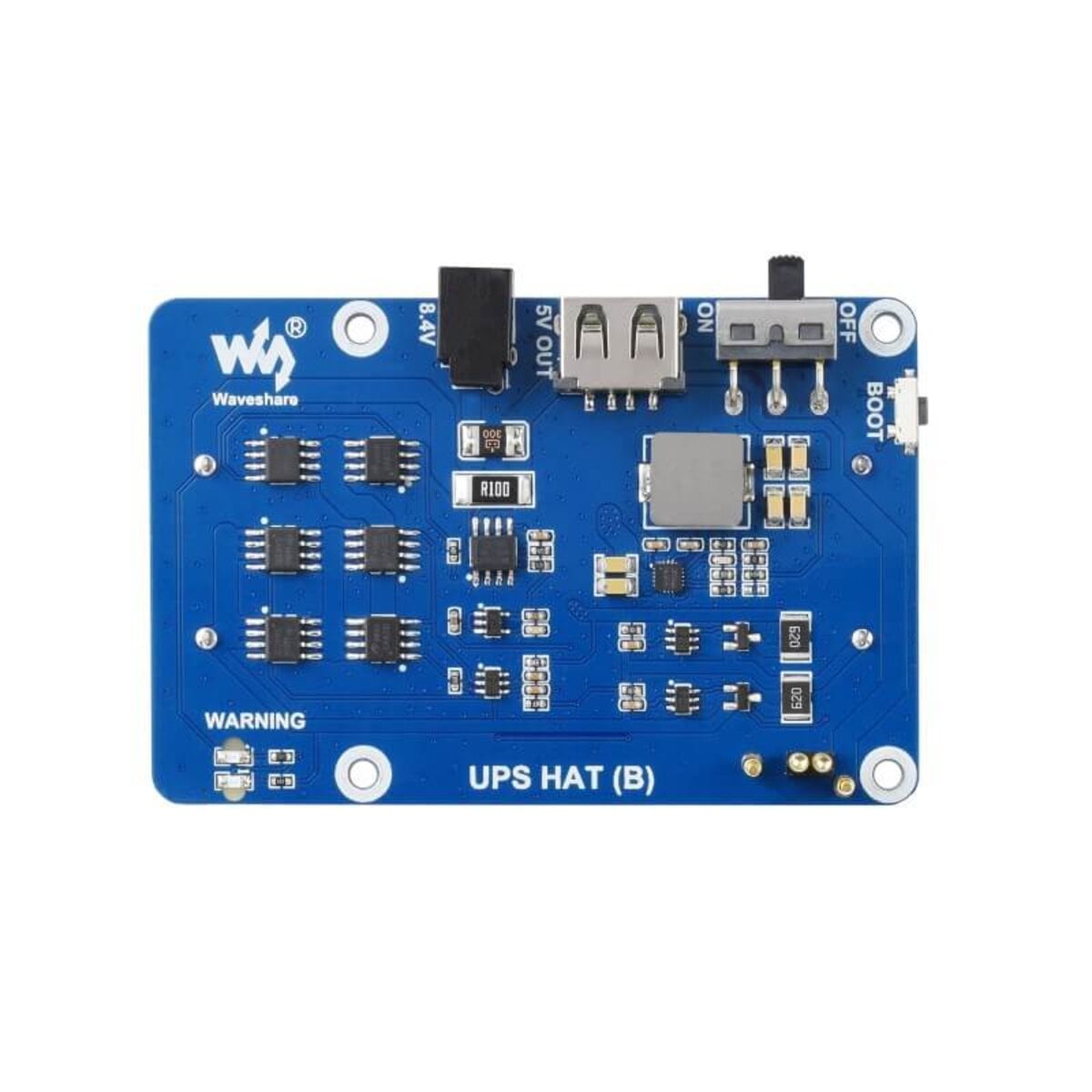

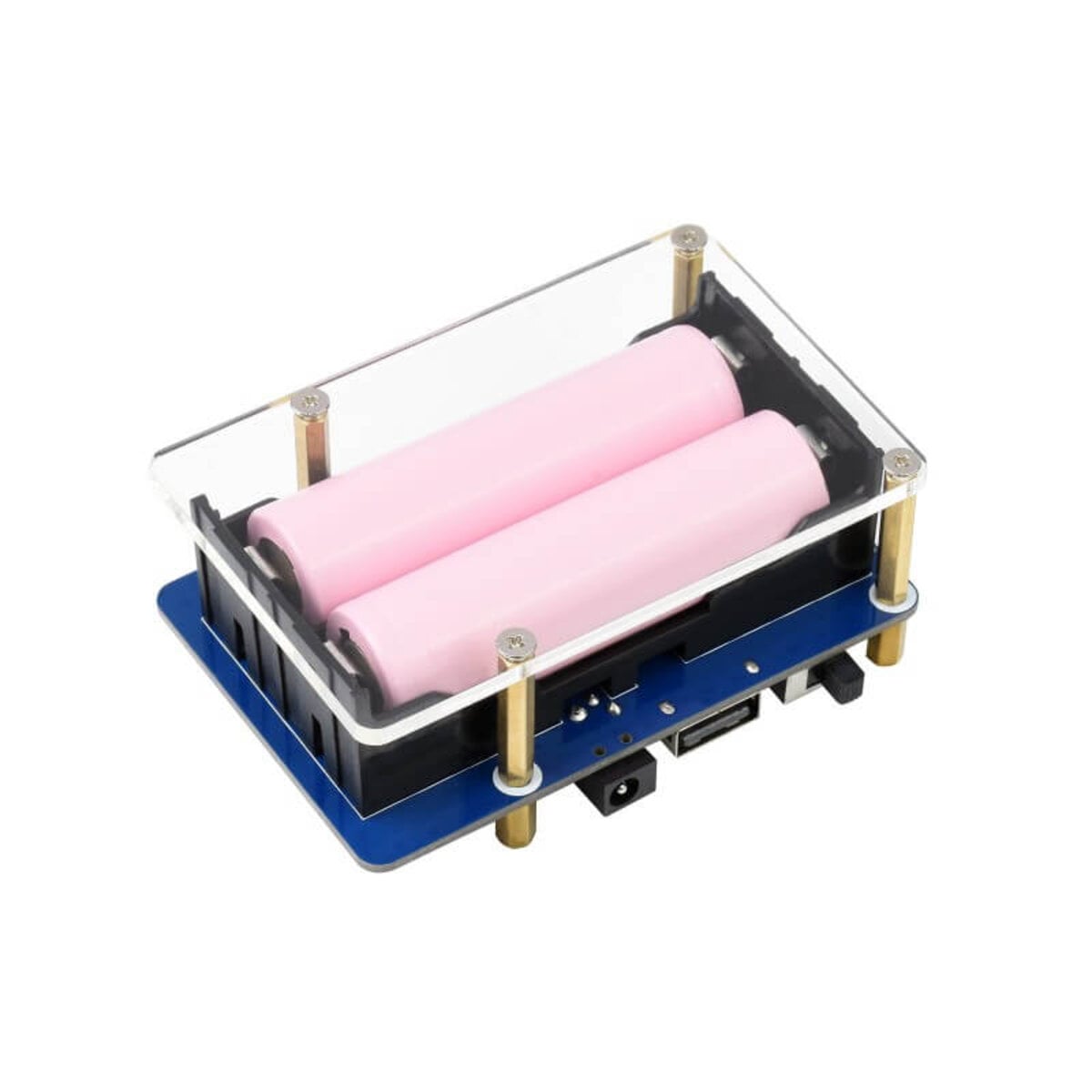

Waveshare UPS HAT (B) - USV mit Pogo-Pins für Raspberry Pi 5, 4B, 3B+ (5A, 2x 18650)

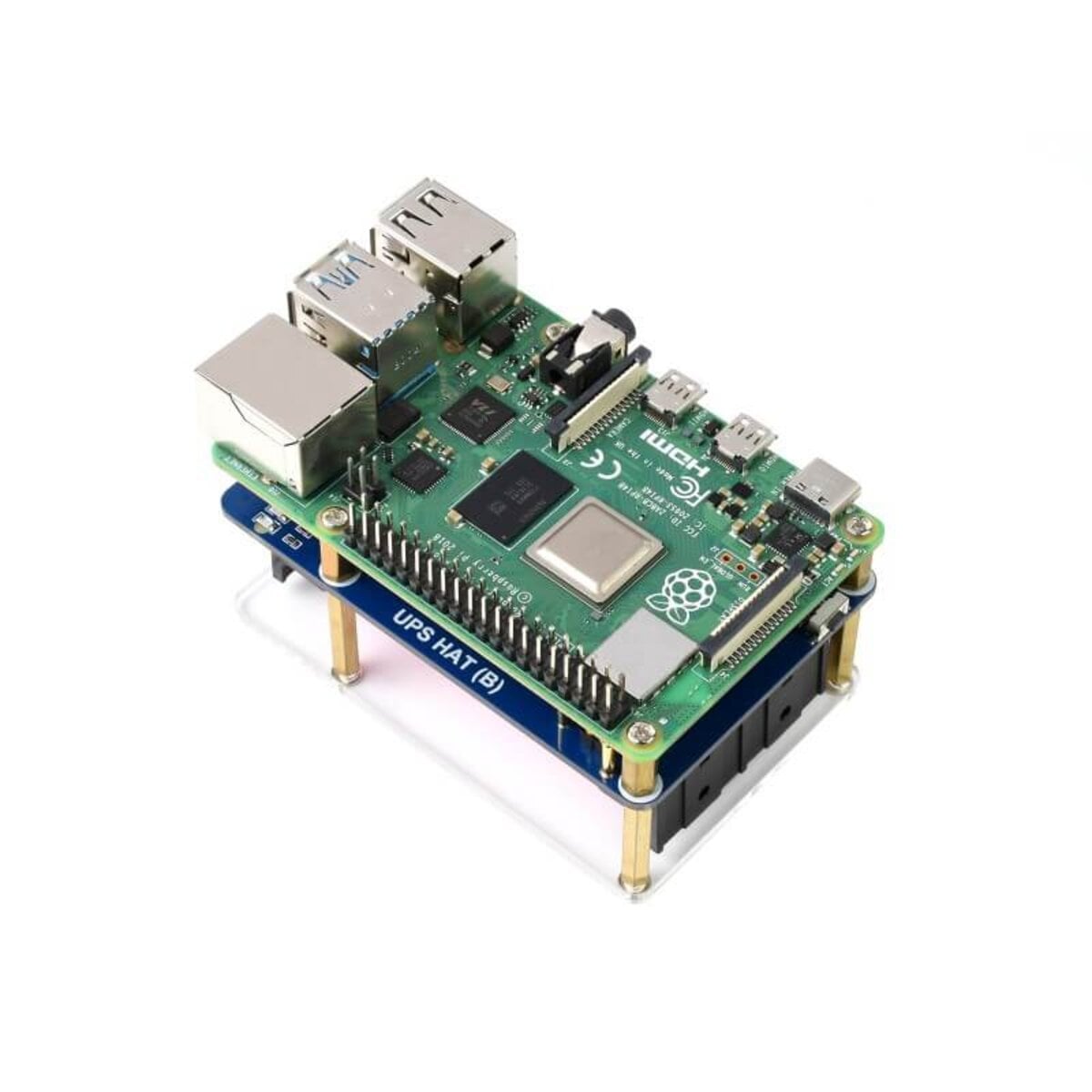

Waveshare UPS HAT (B) - USV mit Pogo-Pins für Raspberry Pi 5, 4B, 3B+ (5A, 2x 18650) - Ansicht 2

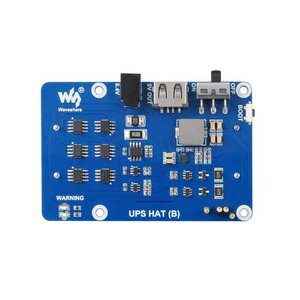

Waveshare UPS HAT (B) - USV mit Pogo-Pins für Raspberry Pi 5, 4B, 3B+ (5A, 2x 18650) - Ansicht 3

Waveshare UPS HAT (B) - USV mit Pogo-Pins für Raspberry Pi 5, 4B, 3B+ (5A, 2x 18650)

Das Waveshare UPS HAT (B) hält deinen Raspberry Pi 5, 4B oder 3B+ auch bei Stromausfall am Laufen – ohne dass es dir eine einzige GPIO-Pin wegnimmt.

5A Dauerstrom – reicht auch für den Pi 5 mit angeschlossenen USB-Geräten, wo die meisten UPS-HATs mit 2,5 A einbrechen

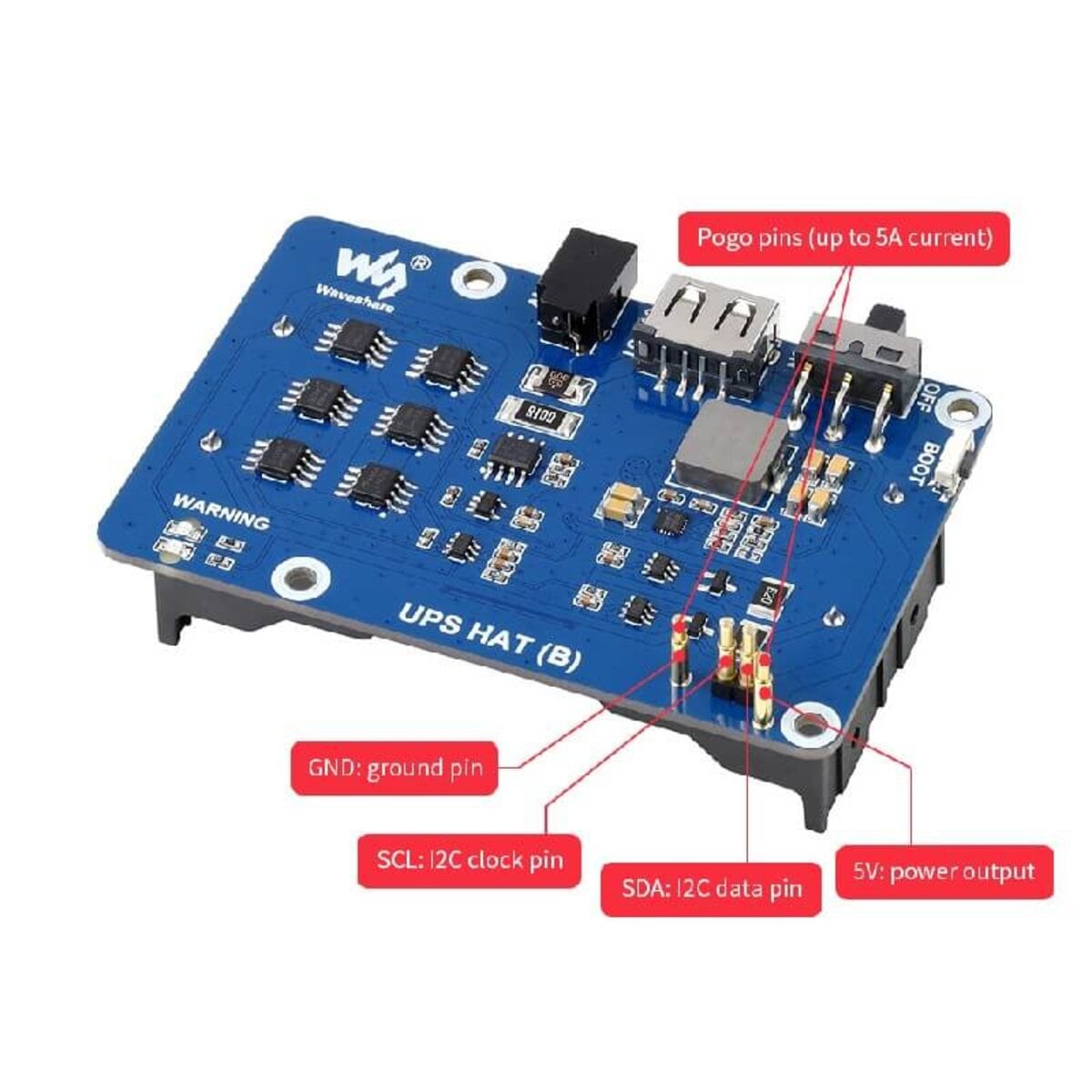

Pogo-Pin-Anschluss – dein GPIO-Header bleibt frei für Displays, Sensoren oder weitere HATs
Gleichzeitiges Laden und Entladen – kein Neustart beim Umschalten zwischen Netz- und Akkubetrieb
I2C-Batterieüberwachung – Spannung, Strom und Restkapazität in Echtzeit, Basis für automatisches Shutdown-Skript
5V-USB-Ausgang – versorgt nebenbei ein zweites Board oder einen USB-Stick

SKU: WS20568
HAN: 20568
Kategorie: Raspberry Pi
Hersteller: Waveshare

29,98 €

inkl. 20% USt. , zzgl.

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Waveshare UPS HAT (B) – USV für Raspberry Pi 5, 4B und 3B+

Das Waveshare UPS HAT (B) ist eine unterbrechungsfreie Stromversorgung (USV) für den Raspberry Pi, die über zwei federnde Pogo-Pins statt über den GPIO-Header angeschlossen wird. Das UPS HAT (B) unterstützt den Raspberry Pi 5, 4B und 3B+ und liefert bis zu 5 A Dauerausgangsstrom – deutlich mehr als die 2,5 A der älteren GPIO-Variante. Für Home-Assistant-Server, NAS-Systeme oder Datenlogger, die auch bei einem Stromausfall kontrolliert herunterfahren müssen, ist das der entscheidende Unterschied zwischen einem sauberen Shutdown und einem korrumpierten Dateisystem.

Belegt das UPS HAT (B) die GPIO-Pins?

Nein, das UPS HAT (B) verbindet sich über zwei Pogo-Pins mit dem Raspberry Pi und belegt dabei keine einzige GPIO-Pin. Der 40-Pin-Header bleibt für ein Display, einen weiteren HAT oder eigene Sensorik komplett frei – ein klarer Vorteil gegenüber der älteren UPS-HAT-Generation mit Stiftleistenmontage.

Eigenschaften & Highlights

Bis zu 5 A Dauerausgangsstrom: genug Reserve für den Pi 5 mit angeschlossenem NVMe-Laufwerk oder mehreren USB-Peripheriegeräten, ohne dass die Spannung unter Last einbricht.
Gleichzeitiges Laden und Entladen: Das Board lädt die Akkus und versorgt den Pi parallel aus dem Netzteil; fällt die Netzspannung aus, schaltet es ohne Neustart auf Akkubetrieb um.
I2C-Batterieüberwachung: Spannung, Strom, Leistung und Restkapazität lassen sich per I2C auslesen – die Basis für ein automatisches Shutdown-Skript, bevor die Akkus leer sind.
Mehrfacher Zellschutz: Überladungs-, Tiefentladungs-, Überstrom- und Verpolungsschutz sowie Ausgleichsladung zwischen den beiden Zellen sorgen für sicheren Dauerbetrieb.
5V-USB-Ausgang: Zusätzlicher USB-Port am Board versorgt ein zweites Gerät, etwa einen USB-Stick oder ein Funkmodul, direkt aus dem Akkupuffer.
Kompakte Bauform (56 × 85 mm): passt in die meisten Standard-Gehäuse, die für Pi-4-HAT-Stacks ausgelegt sind – bei beengten Gehäusen vorher die Innenhöhe prüfen.

Anwendungsbereich

Das UPS HAT (B) eignet sich für Smart-Home-Server (Home Assistant, openHAB), lokale NAS-Systeme, Datenlogger und OctoPrint-Druckerserver, die auch bei einem Stromausfall kontrolliert herunterfahren sollen. Für den Raspberry Pi 4 B und andere Modelle aus unseren Raspberry Pi Boards ist es direkt kompatibel. Als Akkus setzt du zwei 18650-Zellen ein, etwa die LG INR18650MH1 3100 mAh (6A) oder die Samsung INR18650-35E 3450 mAh (8A) aus unserem Akku-Zubehör – wichtig ist nur, dass die Zellen ohne Schutzplatine unter 67 mm Länge bleiben.

Funktioniert das UPS HAT (B) mit dem Raspberry Pi 5?

Ja, das UPS HAT (B) ist ausdrücklich für den Raspberry Pi 5 freigegeben und liefert dafür bis zu 5 A Dauerstrom über die Pogo-Pin-Verbindung. Damit ist es aktuell die einzige Pogo-Pin-USV in unserem Sortiment, die auch den höheren Strombedarf des Pi 5 mit NVMe-HAT oder mehreren USB-Geräten zuverlässig abdeckt.

Technische Daten

Ausgangsspannung: 5 V DC
Maximaler Ausgangsstrom: 5 A
Ladespannung / Ladestrom: 8,4 V / 2 A
Steuerbus: I2C

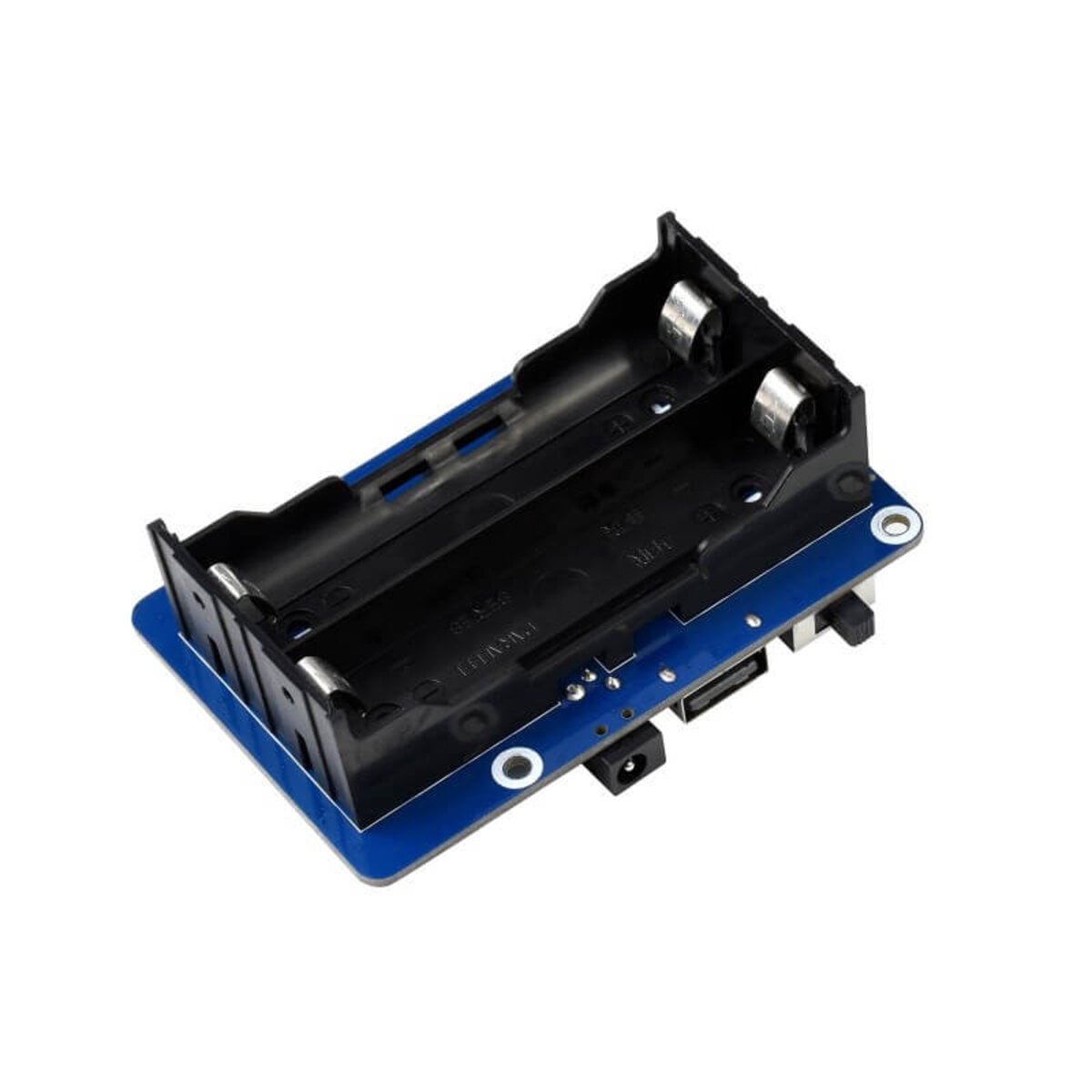

Akkutyp: 2x 18650 Li-Ion (nicht im Lieferumfang, Zelllänge unter 67 mm erforderlich)
Anschluss: Pogo-Pins, GPIO-frei
Kompatibilität: Raspberry Pi 5, 4B, 3B+

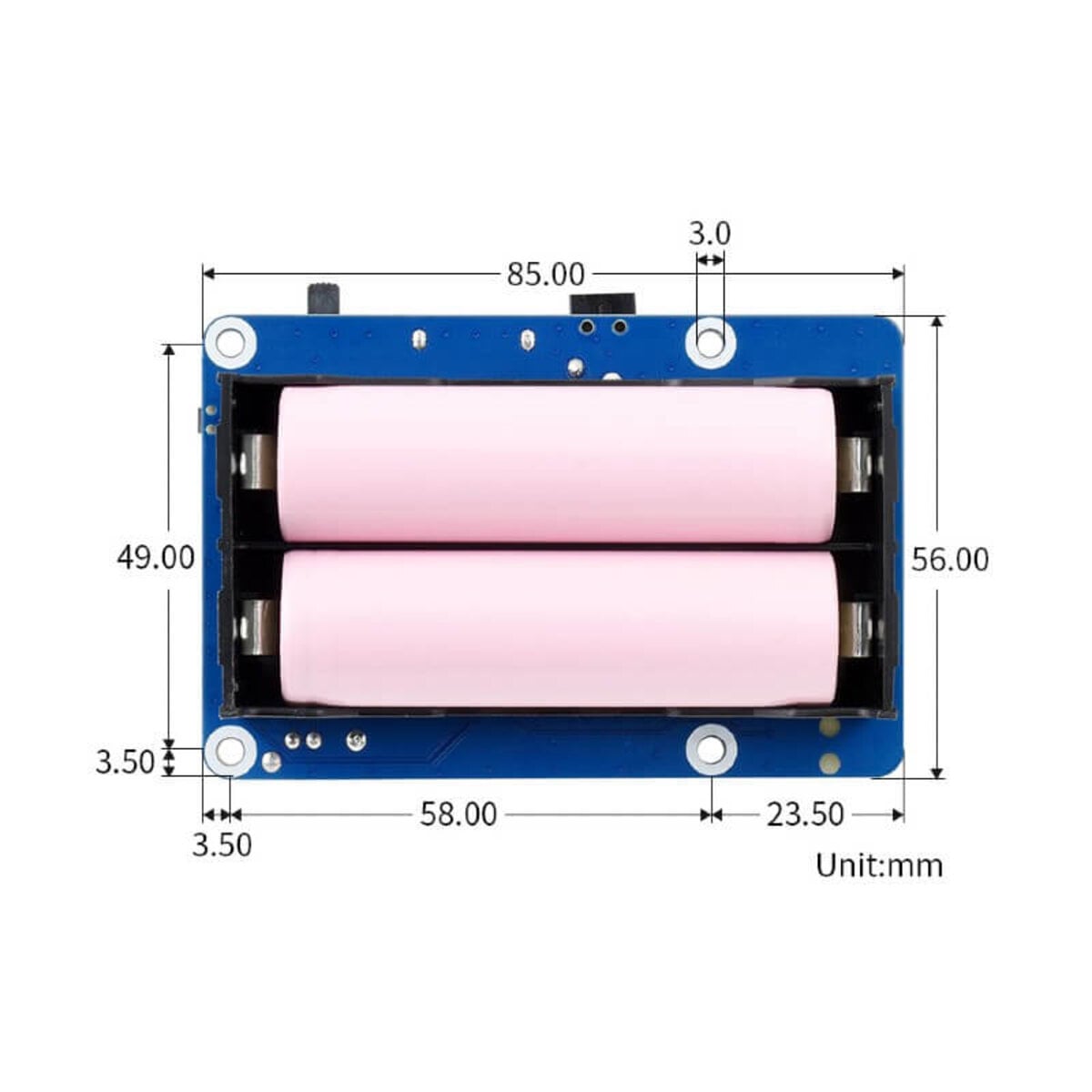

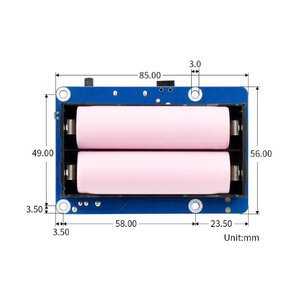

Abmessungen: 56 × 85 mm
Montagebohrung: 3,0 mm
Gewicht (Board): 172 g

Lieferumfang

1x UPS HAT (B) Platine
1x 8,4-V-Ladegerät, EU-Ausführung

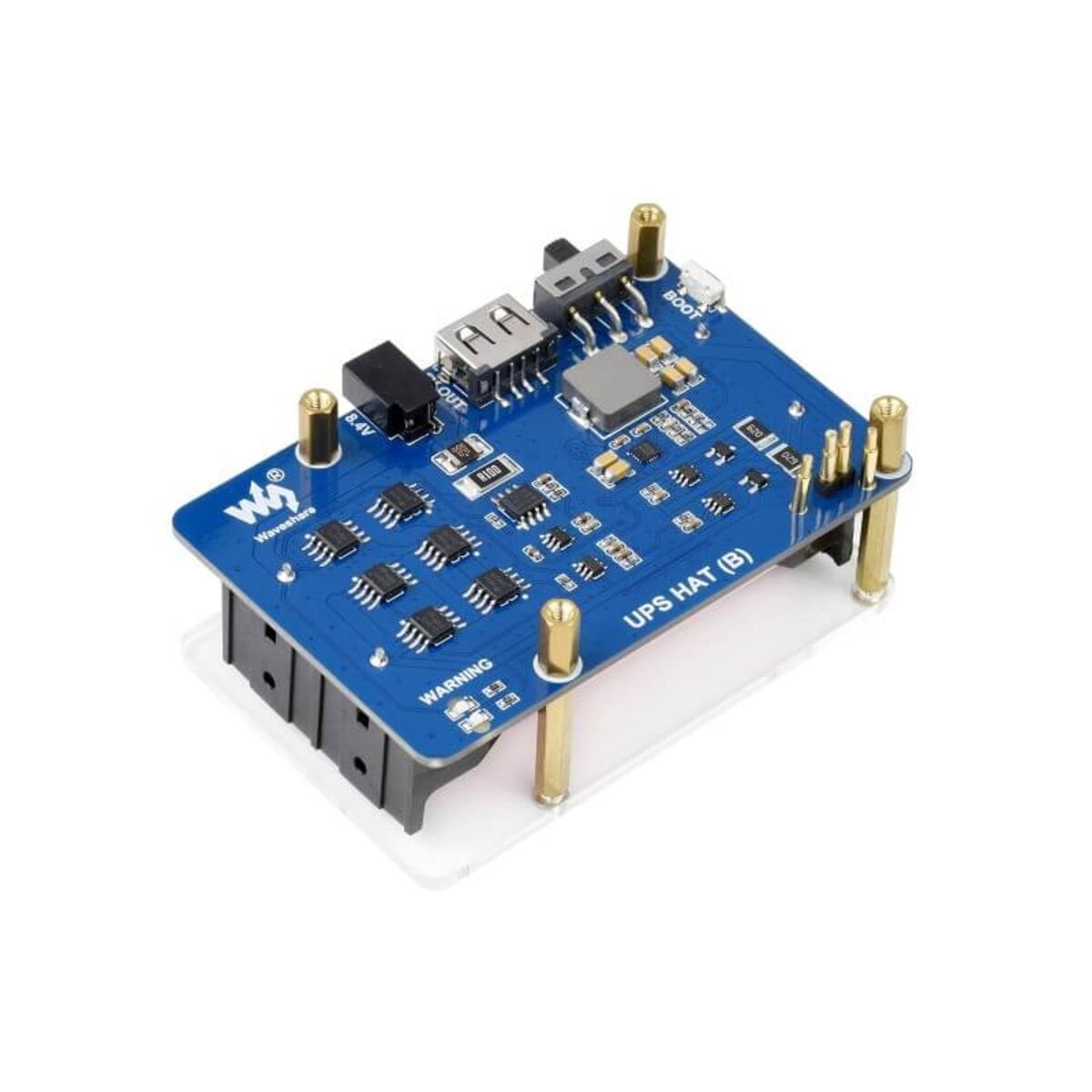

1x Acryl-Schutzplatte
1x Schraubensatz

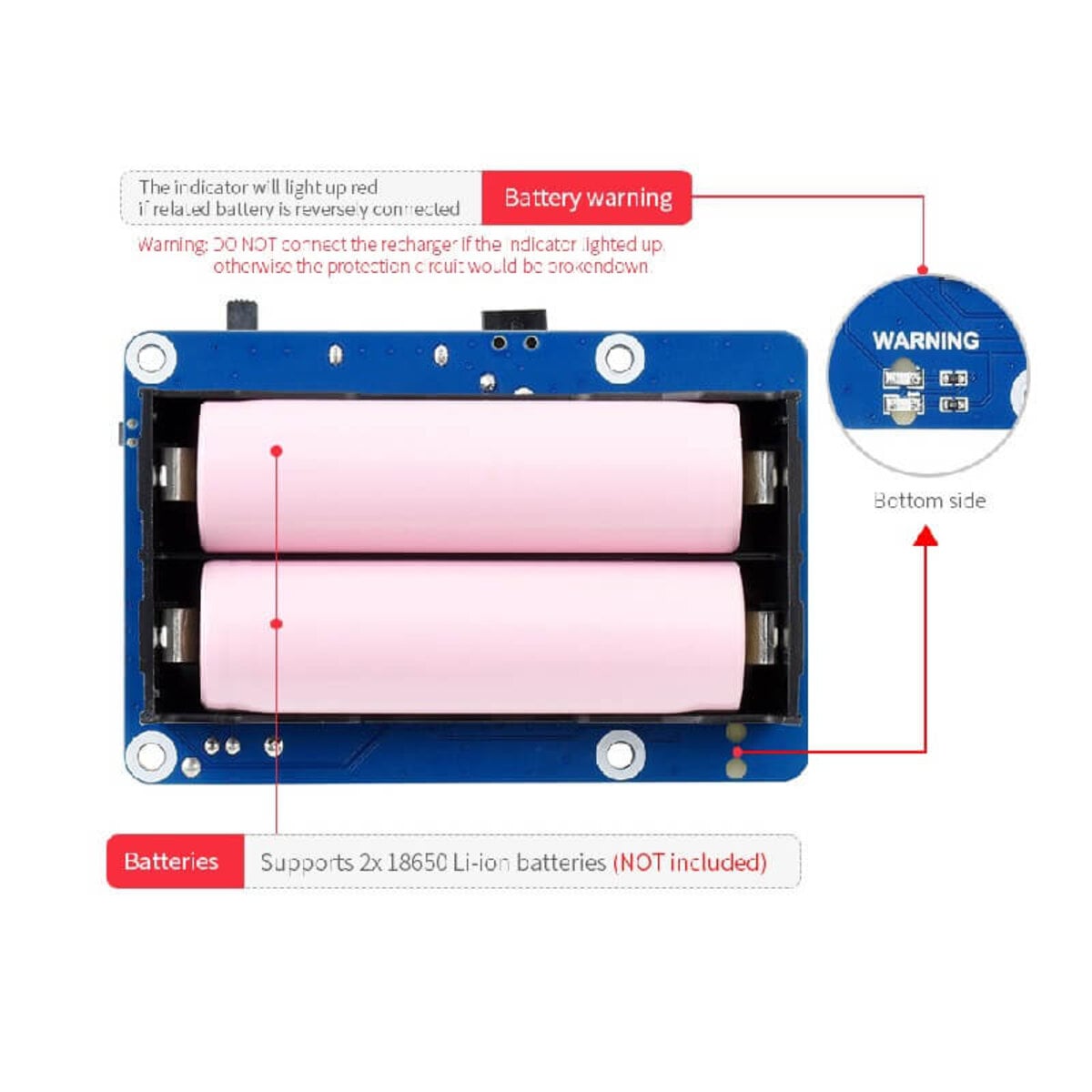

Zu beachten: Die 18650-Akkus sind nicht im Lieferumfang enthalten. Ihre Länge muss unter 67 mm liegen – manche handelsübliche Zellen mit Schutzplatine passen aufgrund ihrer Baulänge nicht in den Halter.

Alternativen im Shop

UPS HAT (A) – die GPIO-Header-Variante mit 2,5 A; sinnvoll, wenn kein Pi 5 zum Einsatz kommt und der GPIO-Header nicht anderweitig gebraucht wird.
UPS HAT (D) – setzt auf zwei 21700-Zellen mit mehr Kapazität pro Zelle, dafür nur 2,5 A Ausgangsstrom.
UPS HAT (E) – vier 21700-Zellen, 6 A und bidirektionale 40-W-Schnellladung; die richtige Wahl für lange Laufzeiten oder mobile Projekte.
UPS HAT für Raspberry Pi Zero – die passende USV, falls statt eines Pi 5/4B ein Zero-Modell zum Einsatz kommt.

Dokumente & Downloads

Waveshare Wiki – UPS HAT (B): Schaltplan, Python-Beispielskripte und Auto-Shutdown-Dokumentation

Häufige Fragen

Kann ich das UPS HAT (B) gleichzeitig laden und den Pi damit betreiben?

Ja, das UPS HAT (B) unterstützt gleichzeitiges Laden und Entladen. Das Board lädt die angeschlossenen 18650-Akkus, während es den Raspberry Pi parallel aus dem Netzteil versorgt, und schaltet bei einem Stromausfall ohne Unterbrechung auf Akkubetrieb um.

Welche 18650-Akkus passen in das UPS HAT (B)?

Grundsätzlich passen handelsübliche 18650-Zellen ohne Schutzplatine, deren Länge unter 67 mm liegt. Zellen mit aufgesetzter Schutzplatine überschreiten dieses Maß häufig und passen dann nicht in den Halter – vor dem Kauf lohnt ein Blick ins Datenblatt der jeweiligen Zelle.
