Name: ESP32-S3 DevKit Touch LCD 4.3&quot; 800x480, CAN, RS485, RTC
Brand: Waveshare
SKU: WS27848
Price: 52.00 EUR
Availability: InStock

Waveshare ESP32-S3 4,3″ Kapazitives Touch-LCD Entwicklungsboard Type B (800 × 480, CAN Bus, RS485, RTC)

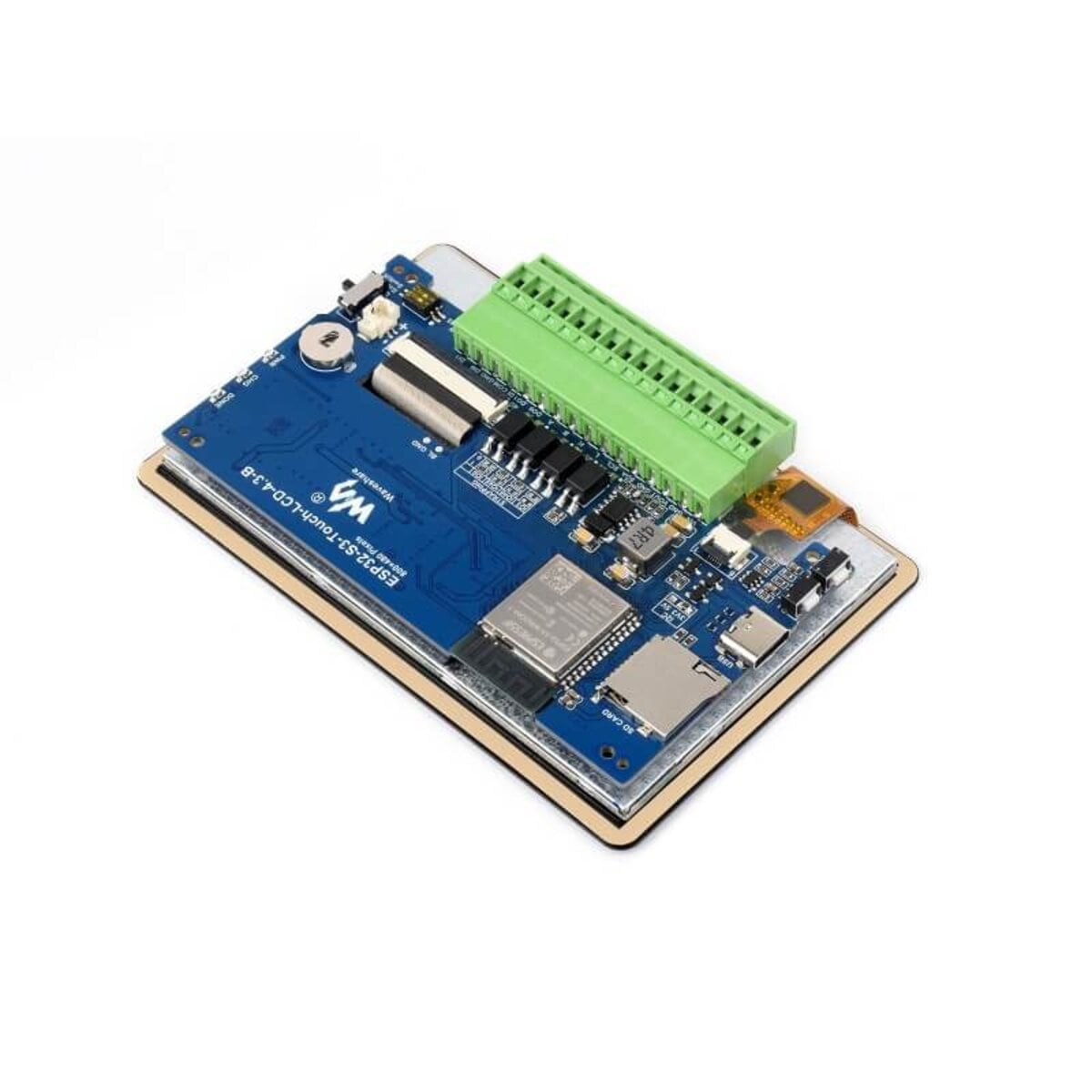

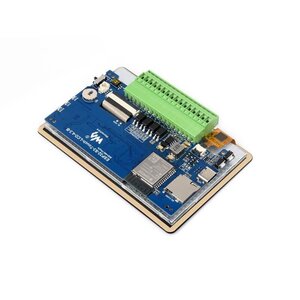

Das Waveshare ESP32-S3-Touch-LCD-4.3B (Hersteller-SKU 27848) ist ein hochintegriertes HMI-Entwicklungsboard für anspruchsvolle Steuerungs- und Visualisierungsaufgaben. Angetrieben von einem ESP32-S3 Dual-Core-Prozessor kombiniert das Modul ein hochauflösendes 4,3-Zoll-Farbdisplay (800 × 480 Pixel) mit kapazitivem Touch, integriertem CAN-Bus, RS485-Schnittstelle, Echtzeituhr (RTC) und SD-Karten-Slot – ideal für smarte Bedienteile, Industrie-Terminals und Gebäudeautomation.

Produkteigenschaften & Highlights

Leistungsstarker ESP32-S3 SoC: 32-Bit Xtensa LX7 Dual-Core Prozessor mit bis zu 240 MHz, 16 MB Flash und 8 MB PSRAM bietet reichlich Performance für komplexe Grafikbibliotheken wie LVGL.

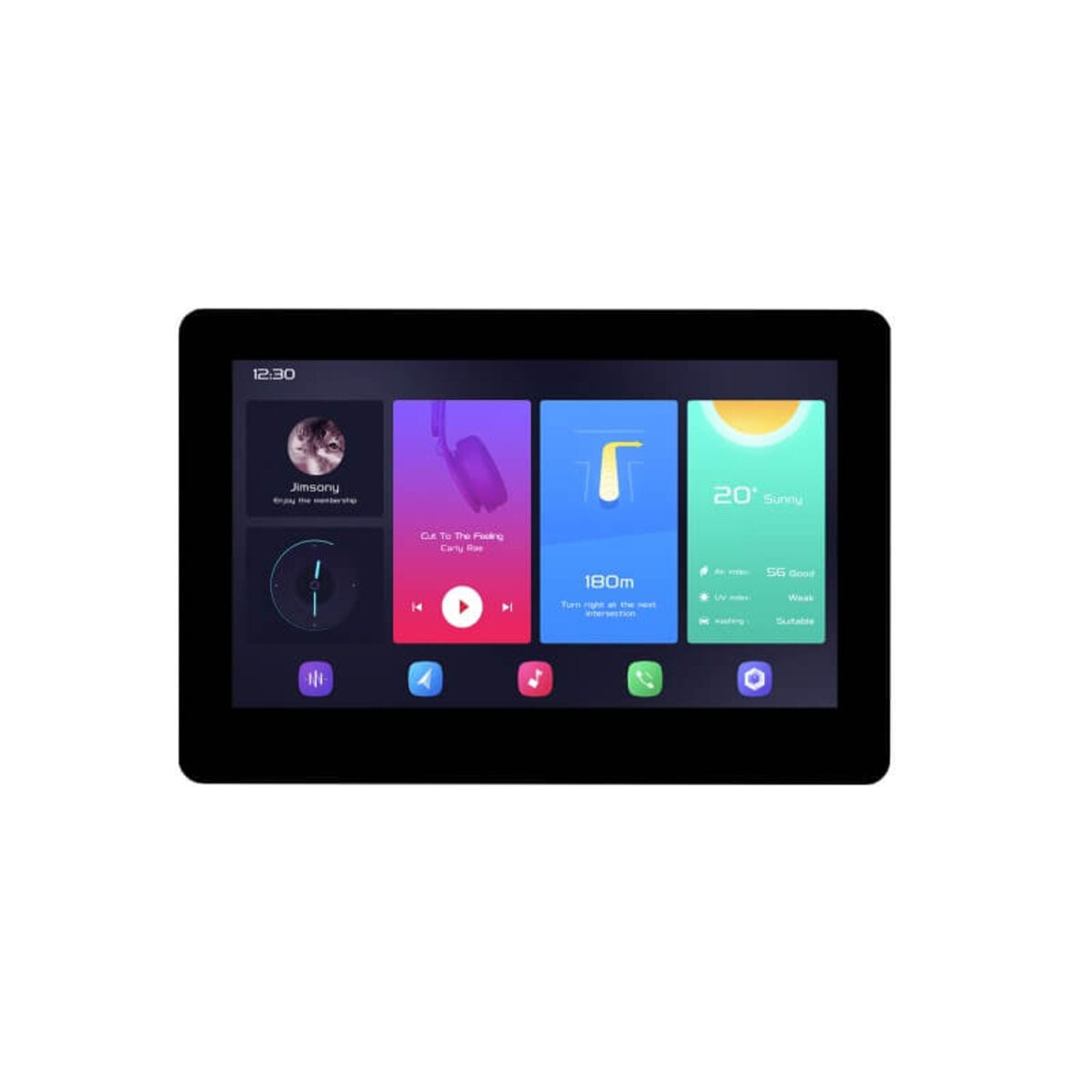

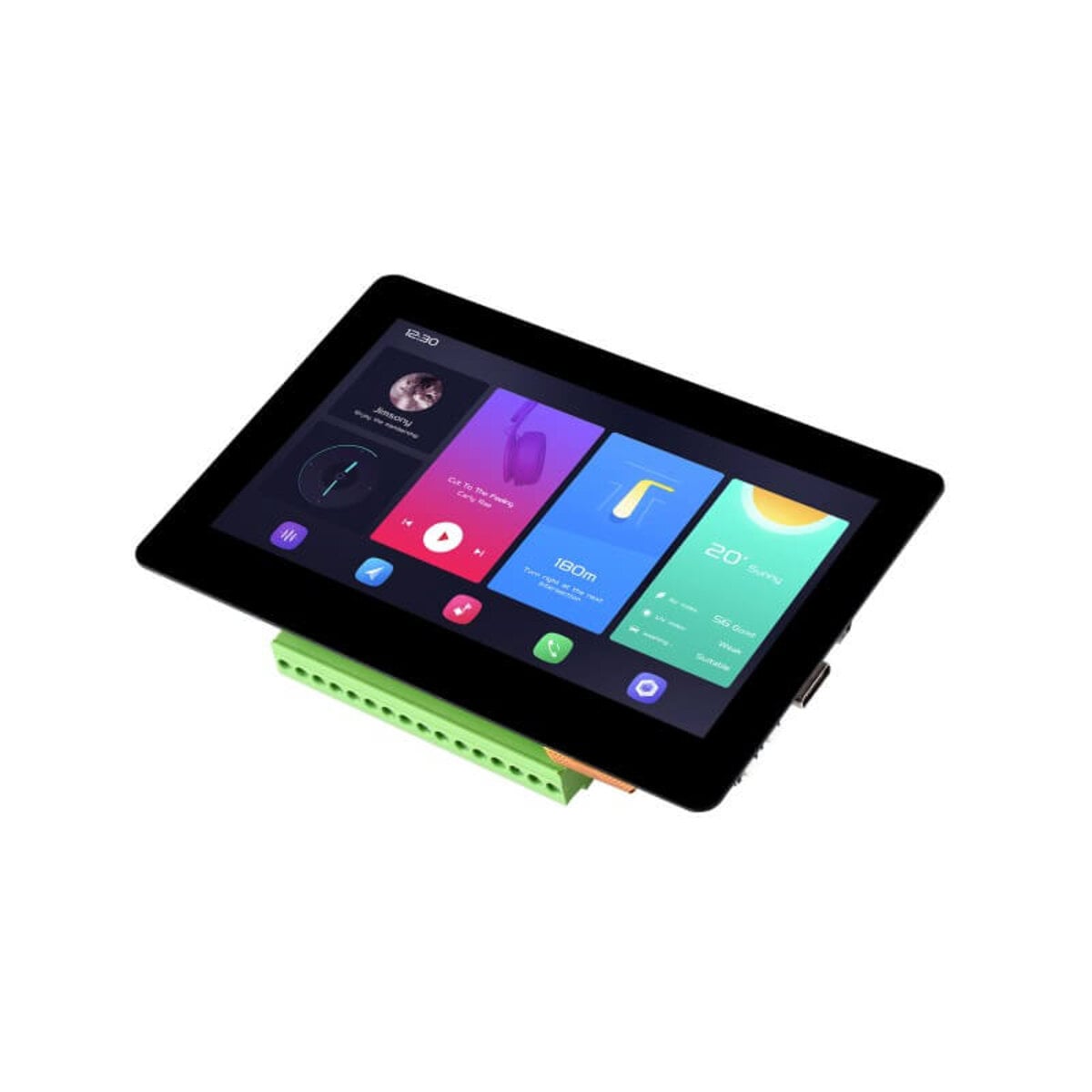

Großzügiges 4,3″ Touch-Display: IPS-Bildschirm mit 800 × 480 Pixeln Auflösung und 65K Farben für knackscharfe GUIs, ergänzt durch einen präzisen kapazitiven Touchscreen.
Industrietaugliche Feldbusse: Onboard CAN-Bus-Transceiver (SN65HVD230) und RS485-Schnittstelle (SP3485) zur direkten Kommunikation mit Fahrzeugbussen, SPS-Steuerungen oder Smart-Home-Aktoren.
RTC & Speicherslot: Integrierte PCF8563 Echtzeituhr mit Batterie-Backup für zeitgesteuerte Aufgaben sowie ein MicroSD-Kartensteckplatz zur lokalen Datenspeicherung von Logs und Bild-Assets.
Wireless Connectivity: Integriertes 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE) ermöglichen drahtlose Firmware-Updates (OTA) und IoT-Anbindungen.
Power-Management & Akku-Lader: Onboard Lithium-Akku-Ladeschaltung erlaubt den mobilen Betrieb sowie den unterbrechungsfreien Einsatz bei Stromausfällen.

Anwendungsbereich

Ideal geeignet zur Umsetzung smarter Raumsteuerungen (Smart Home Wandpanels), CAN-Bus-Diagnosemonitore im Automobil- und Roboterbereich, Solaranlagen-Dashboards sowie zentraler HMI-Einheiten in der Werkstatt.

Technische Daten im Überblick

Produkttyp: ESP32-S3 HMI Touchscreen-Entwicklungsboard (Type B)
Prozessor: ESP32-S3 (Dual-Core 32-Bit LX7, bis zu 240 MHz)
Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM
Display: 4,3 Zoll IPS (800 × 480 Pixel, 65K Farben)
Touchscreen: Kapazitiver Multi-Touch via I2C
Drahtlosschnittstellen: 2,4 GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE)
Feldbusschnittstellen: CAN Bus (SN65HVD230), RS485 (SP3485)
Echtzeituhr: PCF8563 RTC (I2C)
Erweiterungsspeicher: MicroSD-Kartenslot

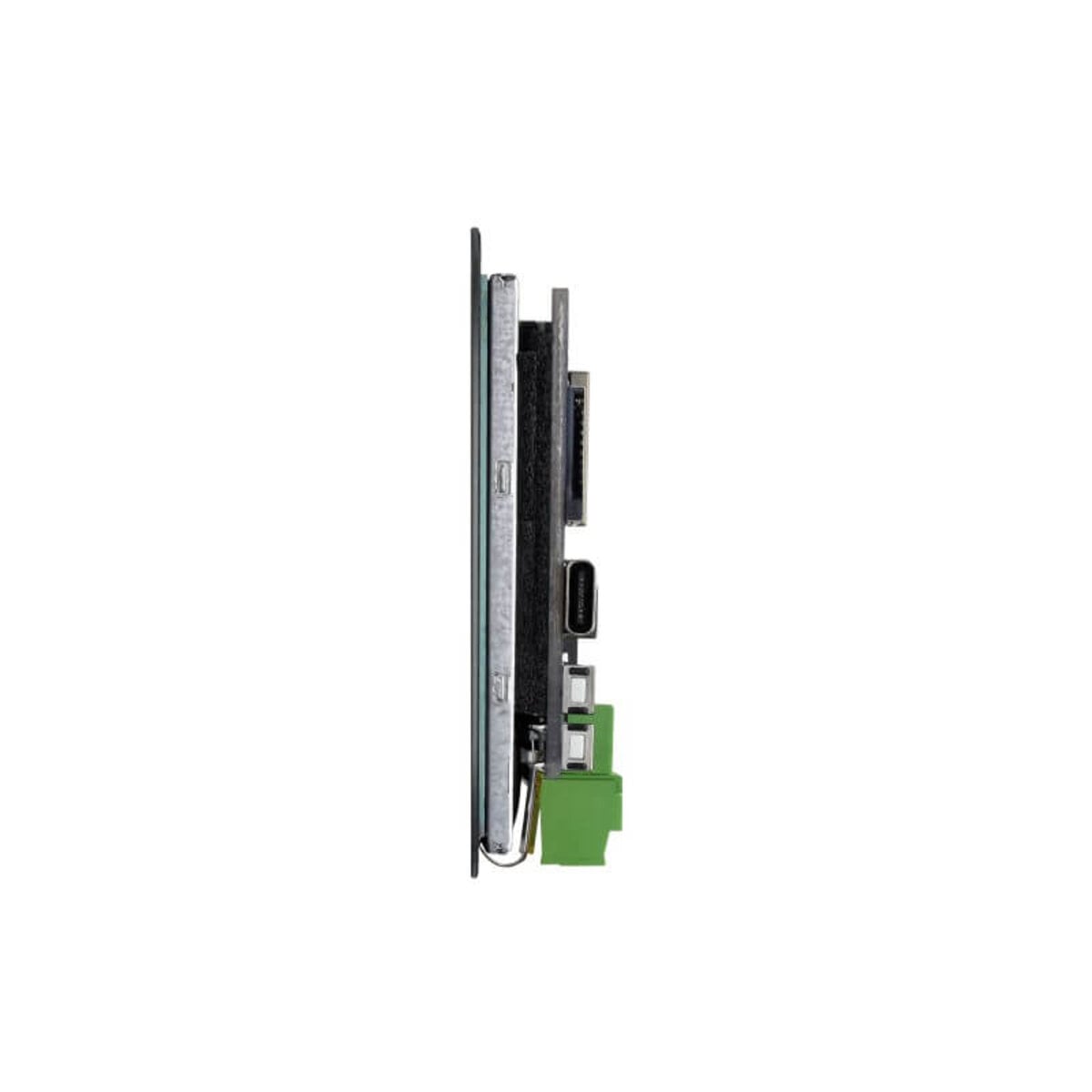

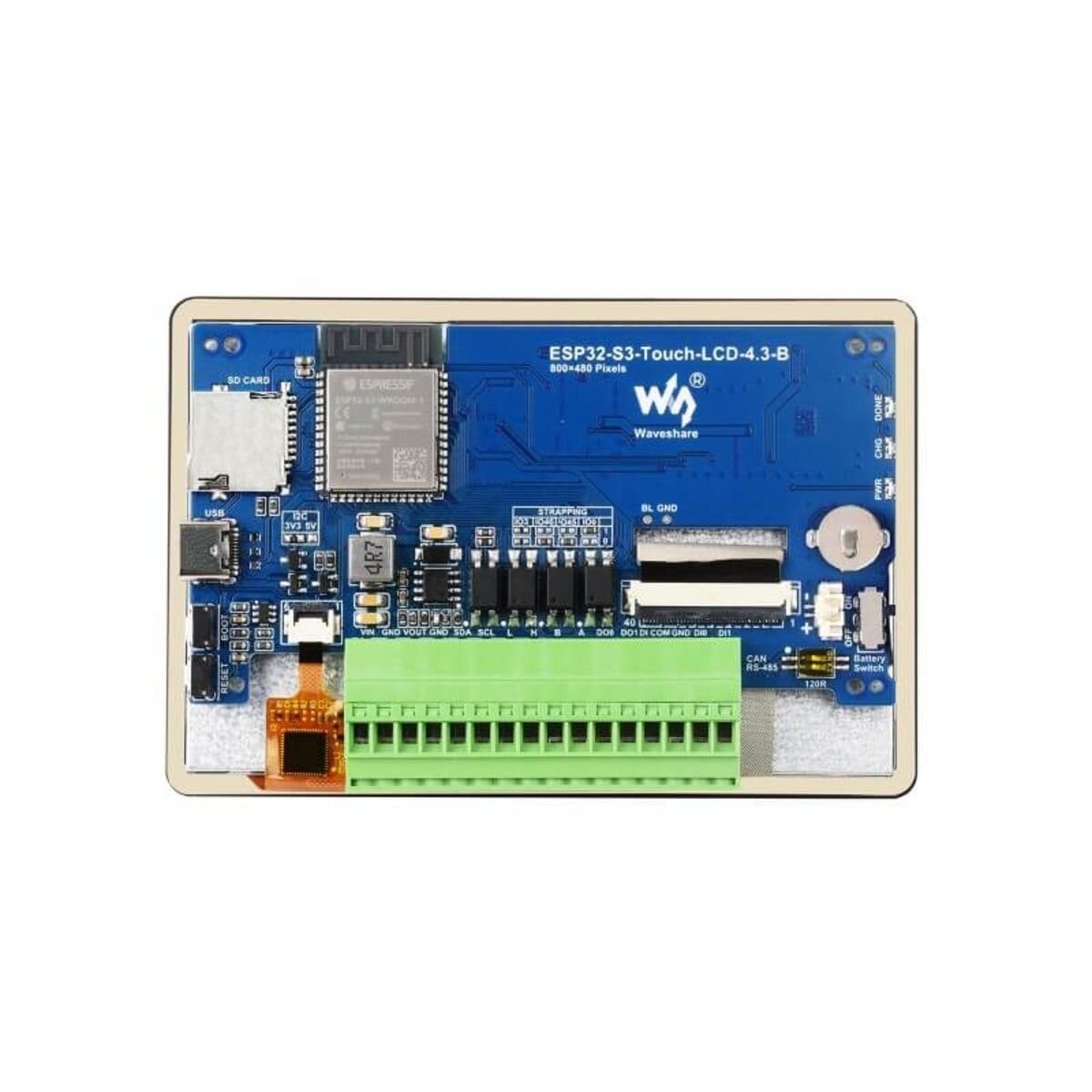

Anschlüsse: USB Type-C, SH1.0 Steckverbinder für CAN / RS485 / I2C / GPIOs, 2-Pin Akku-Header
Hersteller-SKU: 27848 (Waveshare)
Zertifizierungen: CE, RoHS

Hardware- & HMI-Spezifikationen

Optimiert für LVGL: Ausreichend PSRAM-Speicher zur flüssigen Pufferung von 16-Bit Frampuffern für aufwendige Menüanimationen.
Sichere Verkabelung: Rastsichere SH1.0 Steckverbinder verhindern Wackelkontakte bei Vibrationen im mobilen Einsatz.

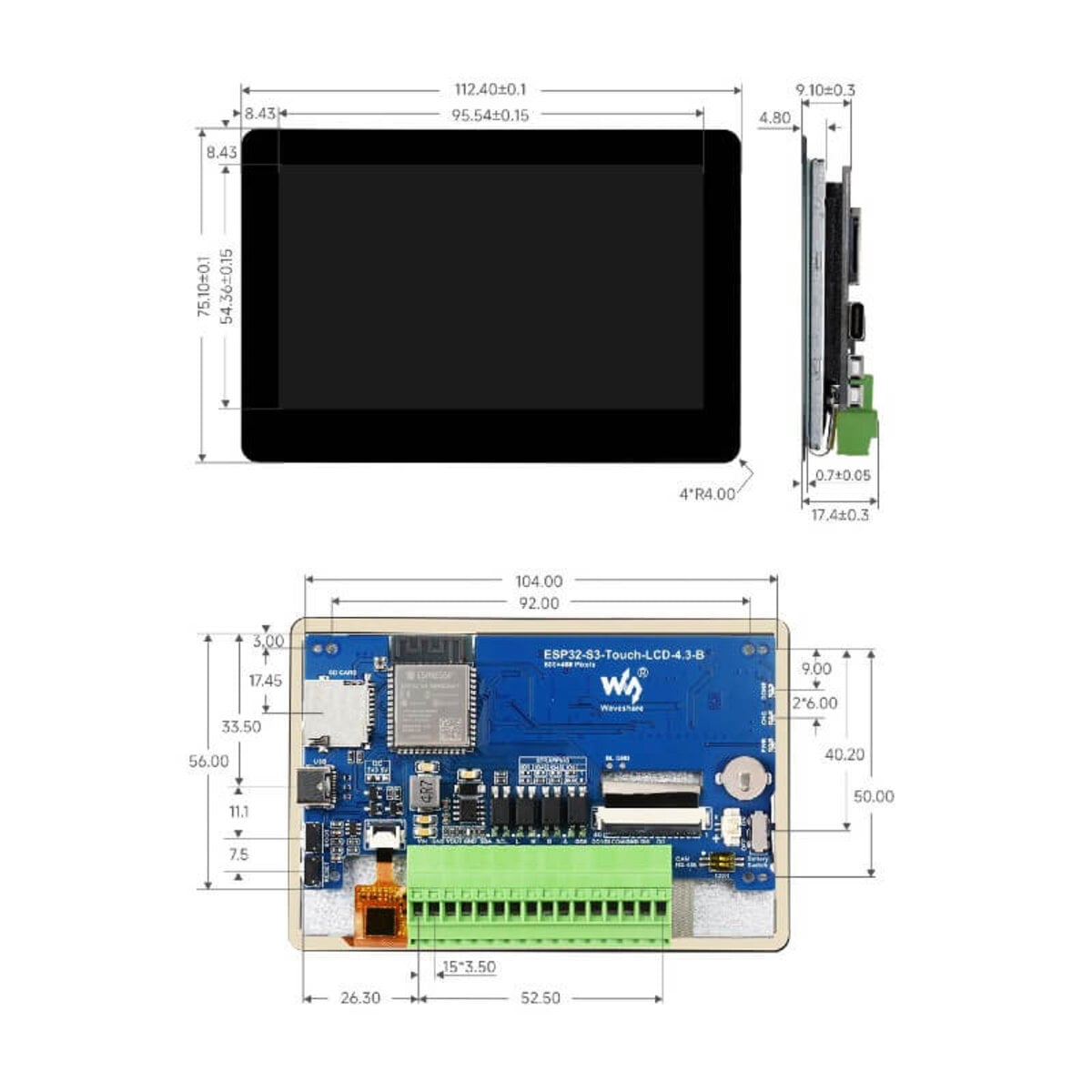

Flexibles Board-Design: Befestigungsbohrungen am Platine-Rand erleichtern die saubere Integration in Gehäuse und Schaltkästen.

Lieferumfang

1x Waveshare ESP32-S3-Touch-LCD-4.3B Entwicklungsboard (SKU 27848)
2x SH1.0 Anschlusskabel-Set (für RS485, CAN & IO-Verbindungen)

Dokumente & Downloads

Hersteller-Produktseite & Waveshare Wiki (LVGL Demo-Code, Schaltplan & Doku)
