Name: Industrieller USB auf RS485 Konverter mit TVS-Schutz
Brand: Waveshare
SKU: WS35209
Price: 19.97 EUR
Availability: InStock

Industrieller USB auf RS485 Konverter im Alu-Gehäuse mit TVS-Schutz

Der Waveshare USB TO RS485 (D) ist ein robuster, industrietauglicher USB-zu-RS485-Konverter im kompakten Aluminiumgehäuse. Er wurde speziell für den zuverlässigen Einsatz in rauen Industrieumgebungen, der Gebäudeautomation und an Elektronik-Messplätzen entwickelt. Dank integrierter Schutzschaltungen wie TVS-Dioden (Transient Voltage Suppressor) und selbstrückstellenden Sicherungen schützt das Modul verlässlich die angeschlossene Host-Hardware (PC, Single-Board-Computer) vor Überspannung, statischer Entladung und Kurzschlüssen.

Produkteigenschaften & Highlights

Industrieller Hardware-Schutz: Ausgestattet mit TVS-Überspannungsschutz, ESD-Schutz und zurücksetzbarer Sicherung zum Schutz vor Spannungsspitzen und Überstrom.
Robustes Aluminiumgehäuse: Bietet hohen mechanischen Schutz gegen Stöße sowie eine effektive Abschirmung gegen elektromagnetische Störungen (EMI).

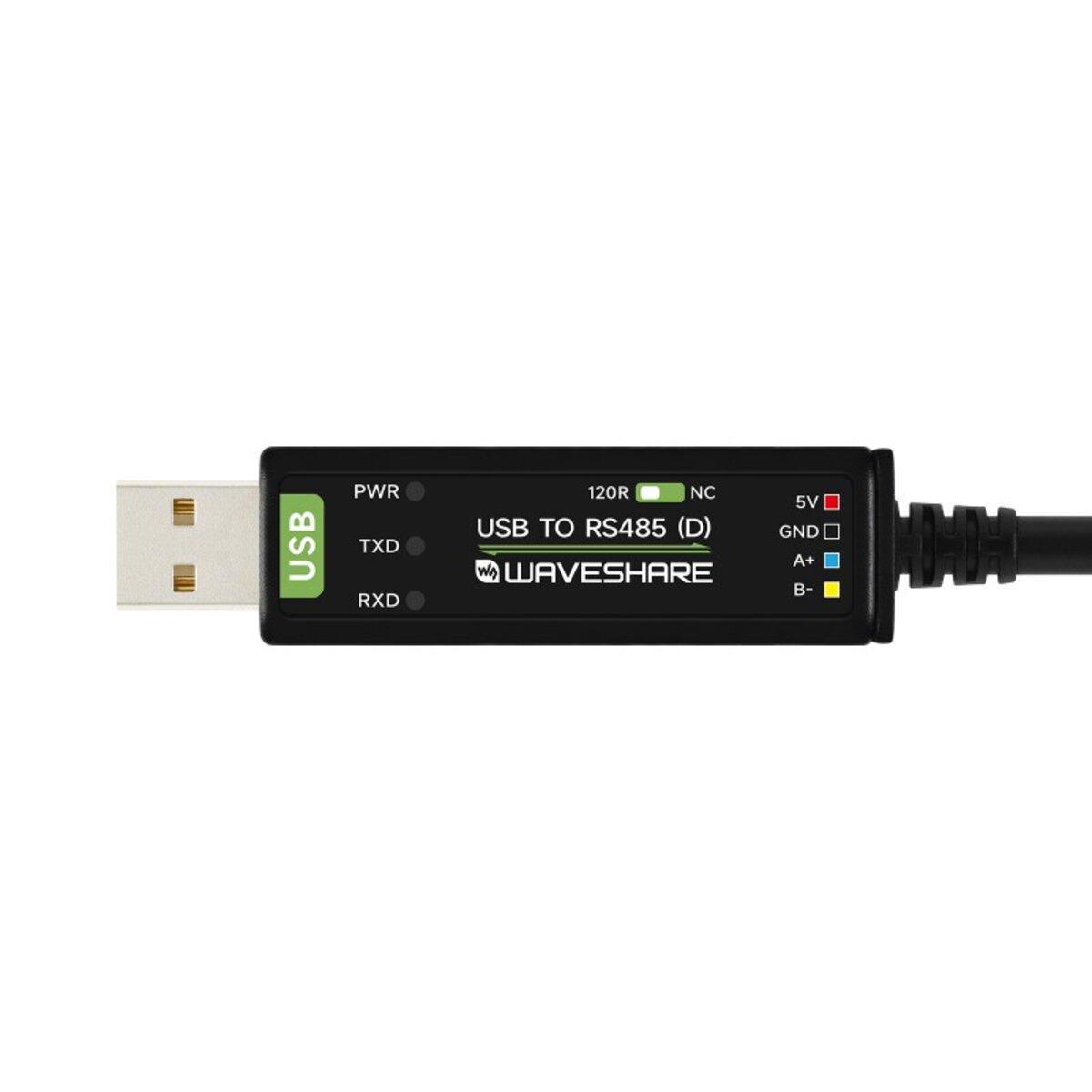

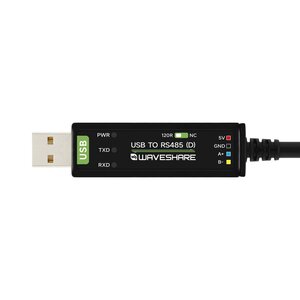

Integrierte LED-Statusanzeigen: Dreifache LED-Bestückung (PWR, TXD, RXD) zur sofortigen visuellen Überprüfung der Betriebsspannung und des Datenverkehrs.
Praktischer Schraubklemmenanschluss: Solider 3-Pin-Schraubklemmenblock (A+, B-, GND) gewährleistet eine vibrationsfeste und dauerhafte Feldbus-Verkabelung.
Hohe Datenübertragungsrate: Unterstützt Baudraten von 300 bps bis zu 3 Mbps für schnelle und stützfreie Modbus- und Bus-Kommunikation.
Breite Systemkompatibilität: Plug-and-Play Treiberunterstützung für Windows 11 / 10 / 8.1 / 8 / 7, macOS, Linux und Android.

Anwendungsbereich

Perfekt geeignet für die Auslesung von Modbus-RTU-Energiezählern, die Steuerung von PLC-/SPS-Anlagen, PTZ-Kamerasteuerungen, die industrielle Gebäudeautomation sowie die Anbindung von RS485-Sensoren an den Raspberry Pi oder PC.

Technische Daten im Überblick

Produkttyp: Industrieller USB auf RS485 Konverter
USB-Schnittstelle: USB 2.0 (Type-A Stecker)
RS485-Schnittstelle: 3-Pin Schraubklemme (A+, B-, GND)
Baudrate: 300 bps – 3.000.000 bps (3 Mbps)
Spannungsversorgung: 5 V DC direkt über den USB-Port
Schutzschaltungen: TVS-Diode, ESD-Schutz, Selbstrückstellende Sicherung
Bus-Teilnehmer: Unterstützt Punkt-zu-Mehrpunkt mit bis zu 32 RS485-Knoten
Gehäusematerial: Aluminium-Legierung, sandgestrahlt
Abmessungen: 53 mm × 23,5 mm × 14,6 mm
Hersteller-Modell: USB TO RS485 (D) (Waveshare)
Zertifizierungen: CE, RoHS

Schutzschaltungen & Schnittstellen-Spezifikationen

TVS-Überspannungsschutz: Unterdrückt effektiv transiente Volt-Spitzen und induzierte Stoßspannungen auf den RS485-Leitungen.
Selbstrückstellende Sicherung: Bietet Schutz vor Überstrom und Kurzschluss; stellt den normalen Betrieb nach Fehlerbehebung automatisch wieder her.
Signalübertragung: Differenzielle Übertragung für hohe Störfestigkeit über weite Distanzen (bis zu 1200 Meter je nach Baudrate).

Lieferumfang

1x Waveshare USB TO RS485 (D) Konverter
1x Kleiner Schraubendreher für Klemmenanschluss

Dokumente & Downloads

Hersteller-Produktseite & Waveshare Wiki (Anleitung, Treiber-Downloads & Schaltplan)
