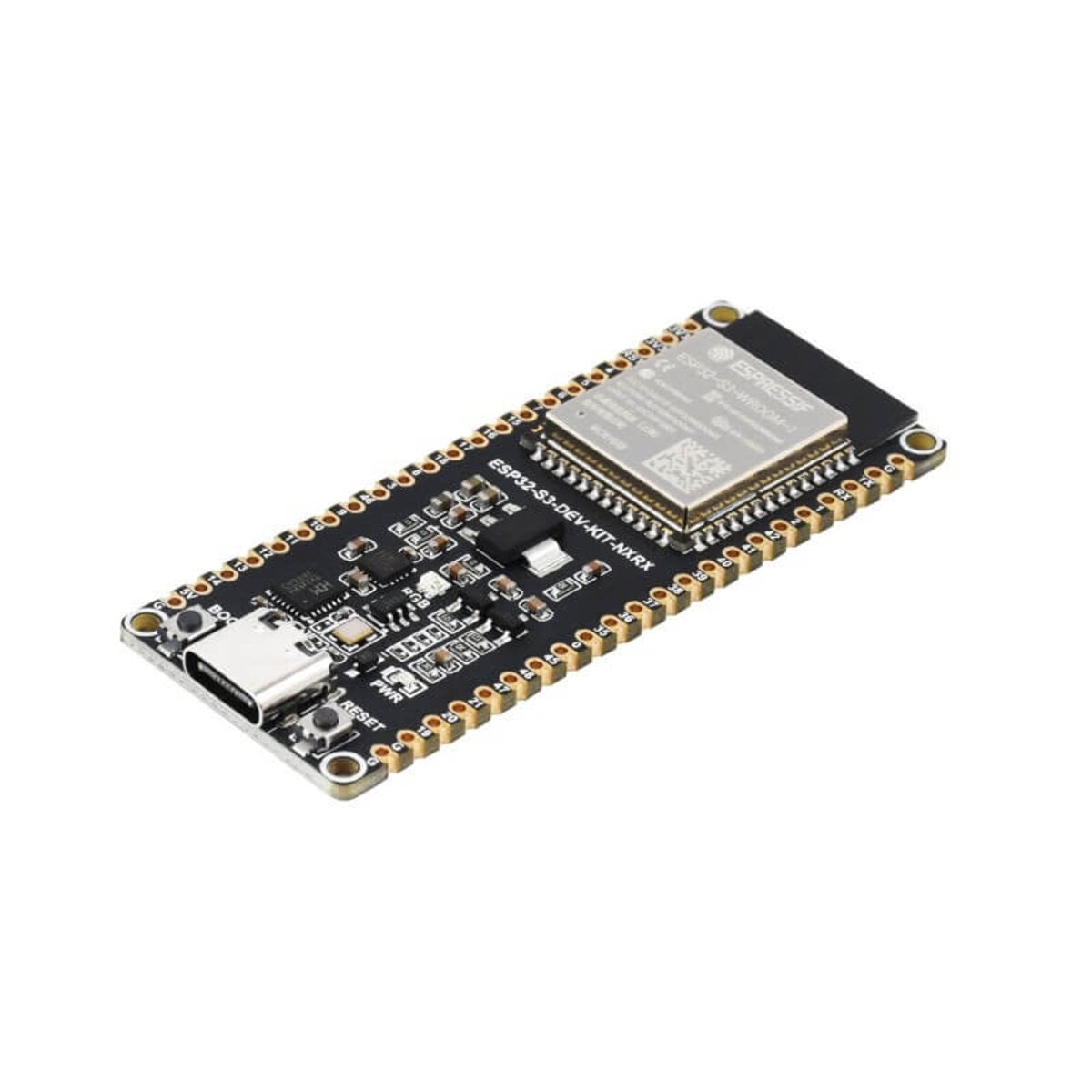

Waveshare ESP32-S3 DEVKIT N16R8 – 16MB Flash, 8MB PSRAM, WiFi & BLE 5

Waveshare ESP32-S3 DEVKIT N16R8 – 16MB Flash, 8MB PSRAM, WiFi & BLE 5 - Ansicht 2

Waveshare ESP32-S3 DEVKIT N16R8 – 16MB Flash, 8MB PSRAM, WiFi & BLE 5 - Ansicht 3

Waveshare ESP32-S3 DEVKIT N16R8 – 16MB Flash, 8MB PSRAM, WiFi & BLE 5

Das ESP32-S3 DEVKIT N16R8 bringt doppelt so viel Flash-Speicher wie die Standardvariante mit – für Firmware, die aus dem Rahmen fällt.

16MB Flash & 8MB PSRAM – Platz für große OTA-Images, Webserver-Assets und Bildpuffer, ohne dass du bei jeder Zeile Code auf den Speicher schauen musst.
ESP32-S3-WROOM-1-Modul – Dual-Core Xtensa LX7 mit 240 MHz, gedacht für WLAN, Sensorik und UI gleichzeitig.
Natives USB-C – CH343 und CH334 an Bord übernehmen USB- und UART-Anbindung, kein Extra-Treiber nötig.
Pinkompatibel zum ESP32-S3-DevKitC-1 – bestehende Shields und Breakout-Verdrahtung passen direkt.
Ohne Header – 4 lose 20-Pin-Stiftleisten liegen bei, ideal für eigene Bestückung oder flache Einbauten.

SKU: WS28409
HAN: 28409
Kategorie: Kits
Hersteller: Waveshare

18,00 €

inkl. 20% USt. , zzgl.

5 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-S3 DEVKIT N16R8 – Entwicklungsboard mit doppeltem Flash-Speicher

Das ESP32-S3 DEVKIT N16R8 hat keine externe Antenne, sondern eine Onboard-PCB-Antenne – die Variante mit SMA-Anschluss läuft im Shop unter ESP32-S3 DEVKIT N16R8-U. Header liegen bei diesem Board lose bei: Im Lieferumfang stecken vier 20-polige Stiftleisten zum Selbstlöten, keine vormontierten Pins.

Für wen lohnt sich das? Für alle, die mit dem Standardboard mit 8MB Flash an Speichergrenzen stoßen – etwa bei OTA-Updates mit zwei Firmware-Partitionen, größeren Webinterfaces oder Kamera-/Display-Projekten mit viel PSRAM-Bedarf. Wer noch nicht weiß, ob 8MB reichen, spart mit der kleineren Variante ein paar Euro; wer schon einmal an einer zu knappen Partition gescheitert ist, greift direkt zum N16R8.

Produkteigenschaften & Highlights

ESP32-S3-WROOM-1-Modul, Dual-Core Xtensa LX7, 240 MHz – ein Kern kann WLAN bedienen, während der zweite Sensordaten verarbeitet oder ein Display ansteuert.
16 MB Flash – genug Platz für zwei vollständige OTA-Partitionen, sodass du Firmware-Updates over-the-air ausrollen kannst, ohne den alten Stand sofort zu überschreiben.
8 MB PSRAM – hilfreich für Kamerastreams, größere JSON-Puffer oder Webserver mit mehreren gleichzeitigen Verbindungen.

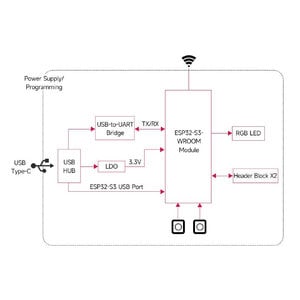

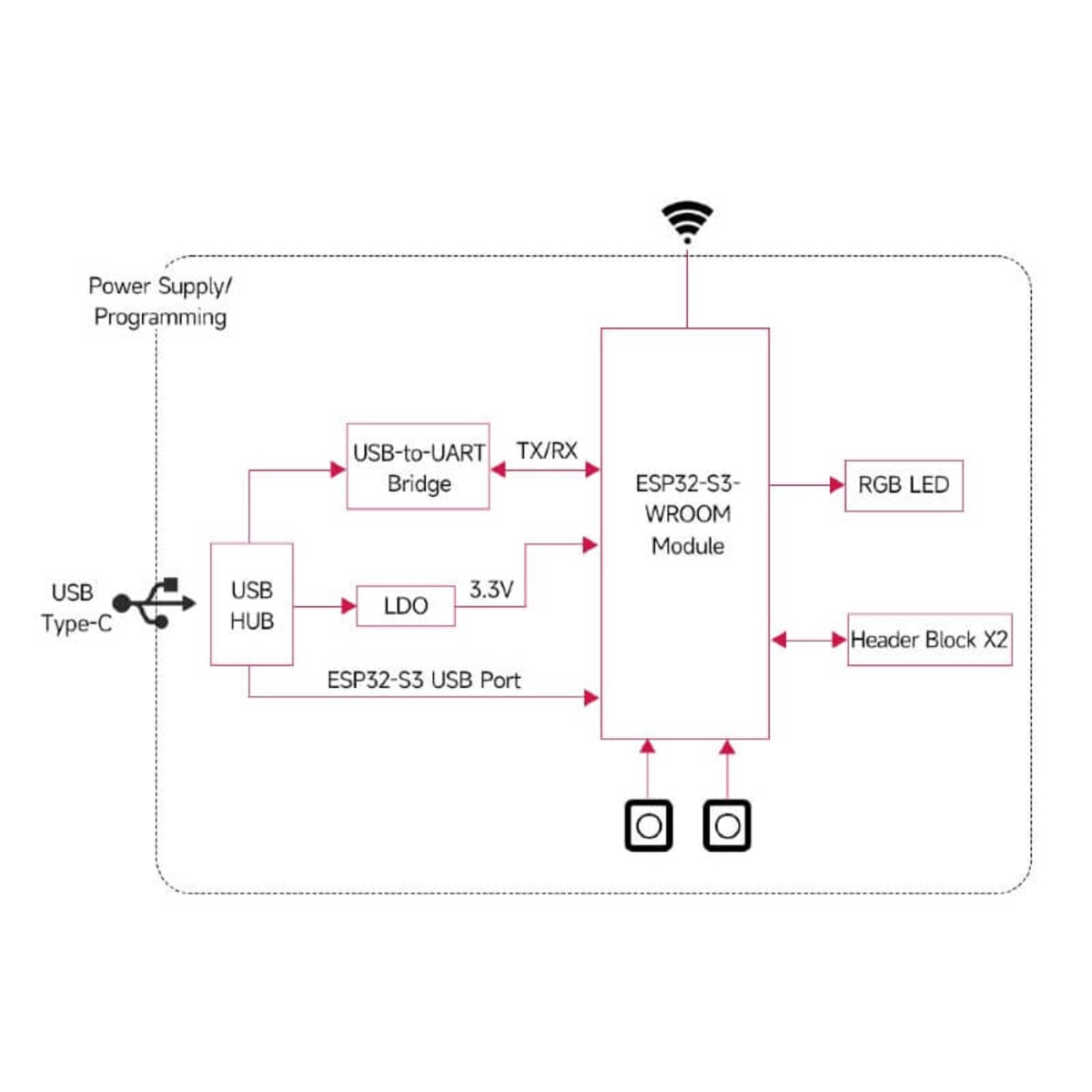

Type-C-Anschluss mit CH343/CH334 – USB- und UART-Funktion laufen über eigene Chips, dein Rechner erkennt das Board ohne Zusatztreiber.
Castellated Module – lässt sich bei Bedarf direkt auf eine Trägerplatine löten, falls du das Board später in ein eigenes Design integrierst.
Kompatibel zum ESP32-S3-DevKitC-1-Pinout – Shields, Breakouts und Verdrahtungspläne für das Referenzboard passen ohne Anpassung.

Anwendungsbereich

Das Board eignet sich für AIoT-Projekte, die mehr Speicher brauchen als ein Einsteigerboard bietet: Sensor-Gateways mit mehreren gleichzeitigen MQTT-Verbindungen, kleine Weboberflächen mit eingebetteten Assets oder Edge-KI-Anwendungen, die die Vektor-Instruktionen des ESP32-S3 nutzen.

Brauche ich einen Pegelwandler?

Der ESP32-S3 arbeitet mit 3,3-V-Logik. Sollen 5-V-Sensoren oder ältere Arduino-Shields angeschlossen werden, ist ein 4-Kanal-Pegelwandler zwischen GPIO und Peripherie sinnvoll, sonst drohen beschädigte Eingänge.

Wofür reicht der PSRAM tatsächlich aus?

8 MB PSRAM tragen Kamerastreams in mittlerer Auflösung, mehrere parallele TCP-Verbindungen oder größere Displaybuffer – für 4K-Video oder mehrere Kameras gleichzeitig ist das Board trotzdem nicht ausgelegt, dafür braucht es dedizierte Videohardware.

Technische Daten

Modul: ESP32-S3-WROOM-1 (Dual-Core Xtensa LX7, bis 240 MHz)
Flash: 16 MB
PSRAM: 8 MB
SRAM: 512 KB, ROM: 384 KB
Funk: 2,4-GHz-WLAN (802.11 b/g/n), Bluetooth 5 (LE)
Anschluss: USB-C (CH343 USB, CH334 UART)
Antenne: Onboard-PCB-Antenne (keine externe SMA-Buchse)

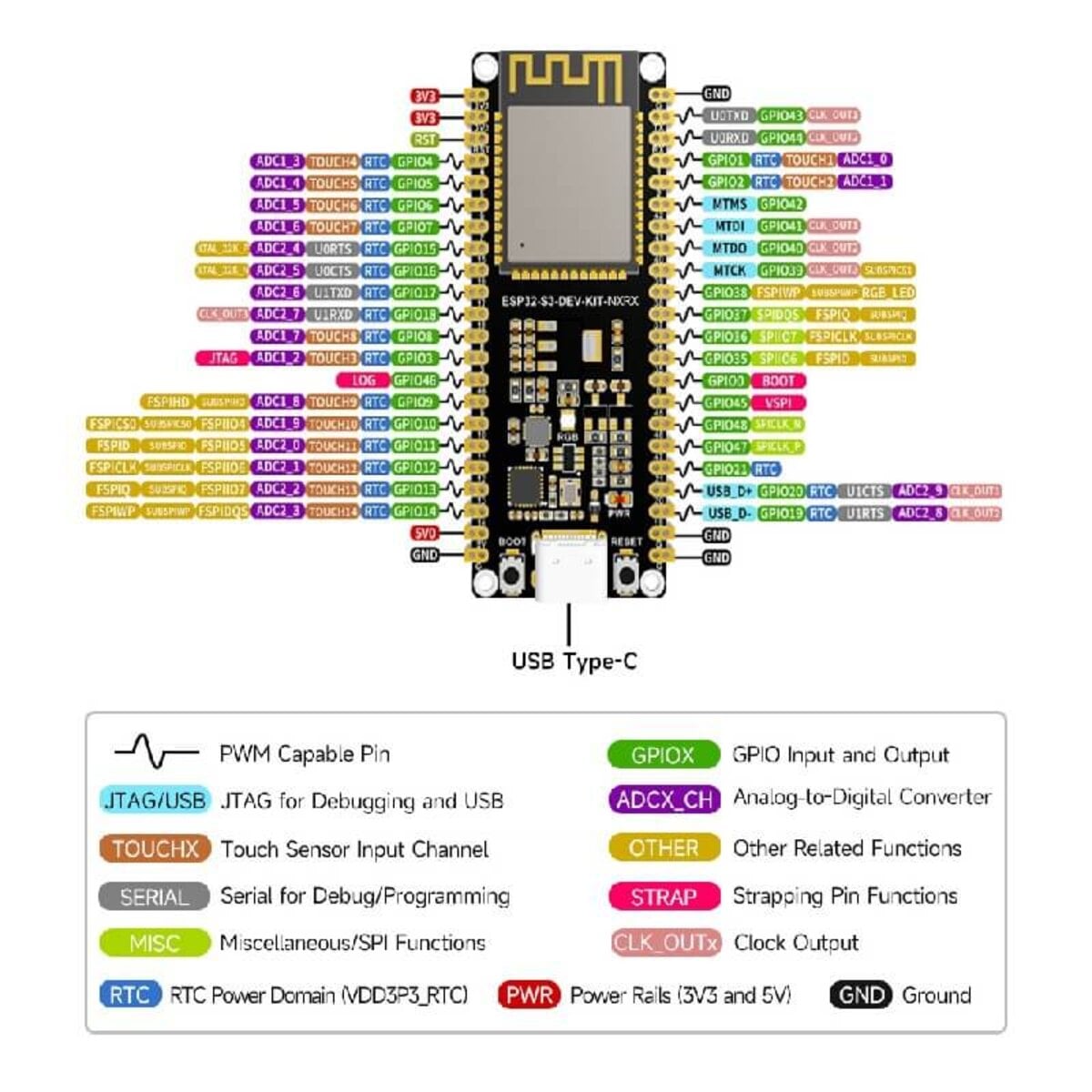

Pinout: kompatibel zu ESP32-S3-DevKitC-1
Entwicklungsumgebungen: ESP-IDF, Arduino IDE, MicroPython

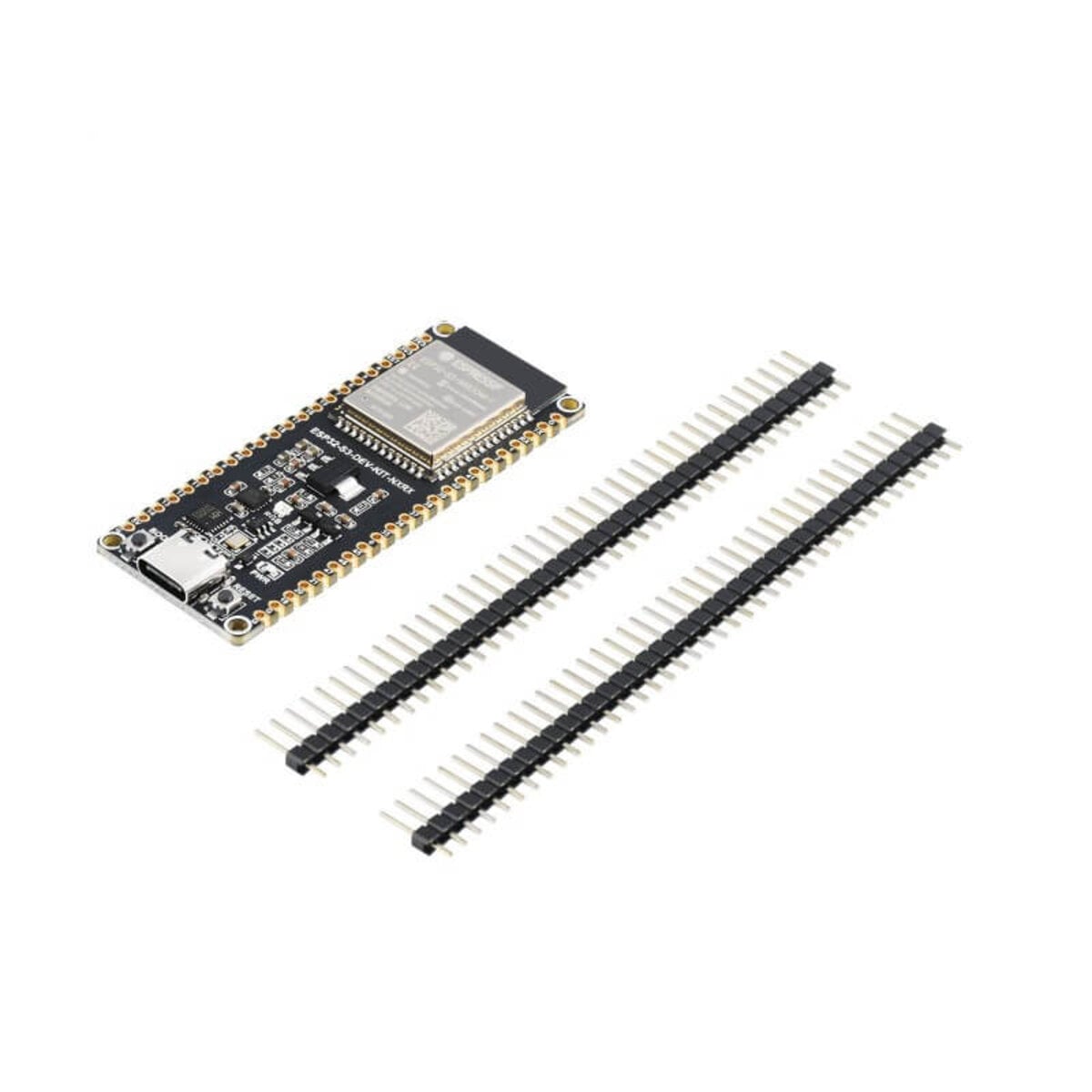

Lieferumfang

1× ESP32-S3-DEV-KIT-N16R8
4× 20-Pin-Stiftleiste (schwarz, unbestückt)

Alternativen im Shop

ESP32-S3-DEV-KIT-N8R8 – gleiche Platine, 8MB Flash statt 16MB. Reicht für die meisten Standardprojekte und ist günstiger, wenn OTA mit zwei Partitionen kein Thema ist.
ESP32-S3-DEV-KIT-N8R8-M – wie N8R8, aber mit bereits verlöteten Headern für den sofortigen Breadboard-Einsatz (aktuell auf Bestellung erhältlich).
ESP32-S3-DEV-KIT-N16R8-U – gleicher Speicher, aber mit externer SMA-Antenne für bessere Reichweite in Metallgehäusen oder durch Wände.
ESP32-S3 Super Mini – deutlich kompakter und günstiger, wenn 4MB Flash ohne PSRAM für dein Projekt reichen.

Dokumente & Downloads

Häufige Fragen

Wo liegt der Unterschied zur N16R8-U-Variante?

Speicher und Prozessor sind identisch, das N16R8-U hat aber eine externe SMA-Antenne statt der Onboard-PCB-Antenne. Das bringt Reichweite, wenn das Board später in einem Metallgehäuse oder hinter dicken Wänden sitzt – für offene Aufbauten reicht die Onboard-Antenne meist aus.

Kann ich das Board direkt auf eine eigene Platine löten?

Ja, das Modul ist "castellated", also mit halbrunden Lötpads am Rand ausgeführt. Das erlaubt direktes Auflöten auf eine Trägerplatine, ähnlich wie bei einem SMD-Bauteil.
