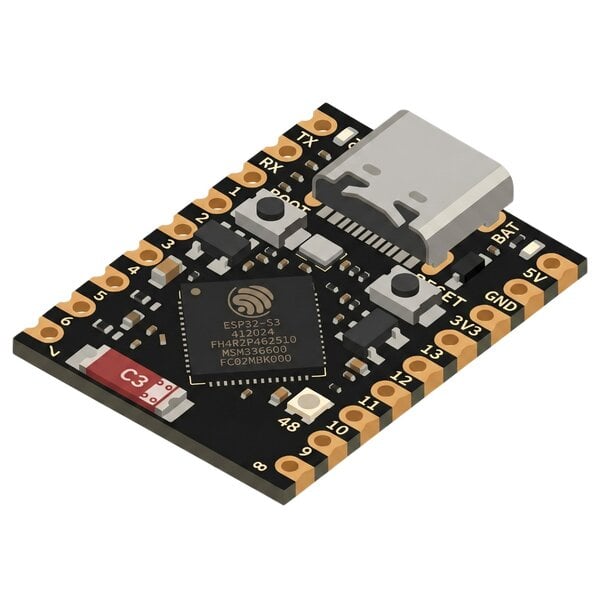

ESP32-S3 Super Mini | WiFi, BLE & USB-C

Winziges ESP32-S3 Board mit Dual-Core 240 MHz, WLAN, Bluetooth 5 LE und nativem USB-C – für IoT, Touch-Bedienung und eigene USB-Geräte.

Xtensa LX7 Dual-Core, 512 KB SRAM, 4 MB Flash, 2 MB PSRAM
Wi-Fi 4 (2,4 GHz) und Bluetooth 5 LE
USB-C direkt am Chip – kein Treiber, USB-Tastatur/MIDI möglich
15 GPIOs, 13 davon touchfähig, ADC, I2C, SPI, UART, PWM
WS2812 RGB-LED, BOOT- und RESET-Taster
Arduino IDE, PlatformIO und ESP-IDF

Sparsamer für Akkubetrieb: ESP32-C3 Super Mini

SKU: SER549
Kategorie: ESP32
Hersteller: Sonstige

Staffelpreise

ab	Stückpreis
10	5,80 €*

6,00 €

inkl. 20% USt. , zzgl.

70 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

ESP32-S3 Super Mini – Dual-Core Board mit WLAN, Bluetooth LE & nativem USB-C

Das ESP32-S3 Super Mini ist ein Mikrocontroller-Board im Format 22,5 × 18 mm mit dem ESP32-S3 von Espressif: zwei Xtensa-LX7-Kerne mit 240 MHz, WLAN und Bluetooth 5 LE. Es ist das leistungsstärkste Board der Super-Mini-Familie und das einzige mit vollwertigem USB-OTG. Damit kann es sich am PC auch als Tastatur, Maus oder USB-Stick ausgeben. Die gängige Variante bringt 2 MB PSRAM im Chip mit, programmiert wird direkt über USB-C mit der Arduino IDE oder PlatformIO.

Das ESP32-S3 Super Mini – zwei Kerne, WLAN, Bluetooth und natives USB auf 22,5 × 18 mm.

Dual-Core · 240 MHz
Wi-Fi 4 + Bluetooth 5 LE
Natives USB-C (OTG + Serial/JTAG)
4 MB Flash · 2 MB PSRAM
15 GPIOs · 13 Touch-Pins
Arduino IDE & PlatformIO

Was ist das ESP32-S3 Super Mini – und warum sollte dich das interessieren?

Das ESP32-S3 Super Mini ist ein Entwicklungsboard etwa in der Größe einer 1-Euro-Münze, das WLAN, Bluetooth LE, einen Doppelkern-Prozessor mit 240 MHz und einen nativen USB-Anschluss vereint. Ob du eine smarte Steckdose baust, einen Datenlogger für den Garten, ein WLAN-gesteuertes LED-Stripe-Projekt oder ein eigenes Makro-Pad für den PC – das Super Mini bietet genug Leistung für anspruchsvollere Projekte und bleibt dabei winzig.

Was ist ein Mikrocontroller überhaupt? Stell dir einen Mikrocontroller (MCU) wie einen winzigen Computer vor – er hat einen Prozessor, Speicher und kann direkt mit Hardware wie Sensoren, LEDs oder Displays kommunizieren. Im Gegensatz zu deinem Laptop läuft er ohne klassisches Betriebssystem und ist darauf ausgelegt, eine Aufgabe sehr zuverlässig zu erledigen.

Das „Super Mini“ im Namen ist kein Marketing-Gag. Mit gerade einmal 22,5 × 18 mm beansprucht das Board kaum Platz – passt aber trotzdem auf jedes Standard-Breadboard. Ideal für tragbare Geräte, Einbau in kleine Gehäuse oder Prototypen, die man schnell testen will.

Ein wichtiger Hinweis: Das „Super Mini“ ist kein Produkt einer einzigen Firma, sondern ein generisches Board-Format, das viele Hersteller produzieren. Pinbeschriftungen, LED-Bestückung, Antenne oder Chipvariante können sich zwischen Chargen unterscheiden. Diese Beschreibung bezieht sich auf die gängige Variante mit dem Chip ESP32-S3FH4R2 (Aufdruck auf dem Chip).

Technische Daten des ESP32-S3 Super Mini

Zahlen allein sind trocken. Unter der Tabelle erklären wir deshalb, was die wichtigsten Werte in der Praxis bedeuten.

Prozessor	ESP32-S3FH4R2, 32-bit Xtensa LX7 Dual-Core
Taktfrequenz	bis zu 240 MHz (wählbar: 240 / 160 / 80 / 40 / 20 / 10 MHz)
Arbeitsspeicher	512 KB SRAM + 16 KB RTC-SRAM (bleibt im Deep Sleep erhalten)
Programmspeicher	4 MB Flash (im Chip)
PSRAM	2 MB Quad-SPI (im Chip) – muss in der Arduino IDE aktiviert werden
WLAN	802.11 b/g/n (Wi-Fi 4), 2,4 GHz
Bluetooth	Bluetooth 5 LE (kein Bluetooth Classic), BLE Mesh über ESP-IDF
USB	USB-C direkt am Chip: USB-Serial/JTAG und USB-OTG (Full-Speed) – kein CH340
GPIOs am Header	15 (GPIO1–GPIO13, GPIO43, GPIO44)
ADC	12-bit SAR, GPIO1–GPIO10 (ADC1), GPIO11–GPIO13 (ADC2)
Touch	kapazitiv, GPIO1–GPIO13
PWM (LEDC)	8 Kanäle gleichzeitig, auf jeden GPIO legbar
Schnittstellen	SPI, 2 × I2C, 3 × UART, 2 × I2S, TWAI (CAN-kompatibel), USB
Betriebsspannung	5 V über USB-C oder 5V-Pin, 3,3 V Logikpegel
Onboard	WS2812 RGB-LED an GPIO48, Power-LED, BOOT- und RESET-Taster
Antenne	integrierte Onboard-Antenne
Abmessungen	22,5 × 18 mm

Der Prozessor – warum zwei Kerne ein Vorteil sind

Der Xtensa LX7 Dual-Core läuft mit bis zu 240 MHz und hat zwei Prozessorkerne. Das hat einen ganz praktischen Vorteil: Du kannst Aufgaben aufteilen. Ein Kern kümmert sich zum Beispiel ums WLAN, der andere liest Sensordaten aus oder steuert ein Display. So läuft dein Programm flüssiger und reaktionsschneller.

Vergleich: Ein klassischer Arduino Uno läuft mit 16 MHz und einem einzigen 8-bit-Kern. Das ESP32-S3 Super Mini taktet 15-mal so hoch, hat zwei 32-bit-Kerne und bringt WLAN und Bluetooth gleich mit.

KI auf dem Chip – klingt abgefahren, ist es auch

Der ESP32-S3 enthält spezielle Befehle für KI- und Signalverarbeitung, sogenannte PIE-Vektor-Instruktionen (128-bit). Im Grunde bedeutet das: Der Chip kann bestimmte Berechnungen – etwa für neuronale Netze oder digitale Filter – deutlich schneller ausführen als Chips ohne diese Befehle. Mit Espressifs Bibliothek ESP-DL laufen kleine Modelle direkt auf dem Board, zum Beispiel zur Klassifikation von Sensor- oder Gestendaten, ganz ohne Cloud-Anbindung.

Speicher – was reicht für was?

Das Board kommt mit 512 KB SRAM (Arbeitsspeicher), 4 MB Flash (Programmspeicher) und bei der Chipvariante ESP32-S3FH4R2 zusätzlich 2 MB PSRAM. Der Flash reicht locker für komplexe Programme inklusive WLAN-Bibliotheken, Webserver und eigener Logik. Der PSRAM ist praktisch für Bildpuffer kleiner Displays, große JSON-Antworten oder Audio-Puffer – er ist im Auslieferungszustand aber abgeschaltet und muss aktiviert werden (siehe Erste Schritte).

Kommunikations-Schnittstellen

Der ESP32-S3 hat eine GPIO-Matrix: Fast jede Schnittstelle lässt sich per Software auf beliebige freie Pins legen. Die Tabelle zeigt die Standard-Pins, die die Arduino-Bibliotheken ohne weitere Angabe verwenden.

Protokoll	Wofür verwendet?	Pins auf dem Super Mini
SPI	Displays, SD-Karten, schnelle Sensoren	Standard: GPIO10 (SS), 11 (MOSI), 12 (SCK), 13 (MISO)
I2C	Sensoren, OLEDs, Echtzeituhr (RTC)	Standard: GPIO8 (SDA), GPIO9 (SCL), frei wählbar
UART	Serielle Kommunikation, GPS-Module	GPIO43 (TX) / GPIO44 (RX), weitere frei wählbar
ADC	Analoge Sensoren (Helligkeit, Temperatur …)	GPIO1–10 (ADC1), GPIO11–13 (ADC2)
PWM	LED-Dimmen, Motoren, Servos	alle GPIOs, 8 Kanäle gleichzeitig
I2S	Audio-Ausgabe / -Eingabe (z. B. MEMS-Mikrofon)	frei wählbar über die GPIO-Matrix
USB OTG	Direkter USB-Anschluss ohne extra Chip	nativ über USB-C
Touch-Sensor	Kapazitive Berührungserkennung	GPIO1–13

Pinout des ESP32-S3 Super Mini – welcher Pin macht was?

Das ESP32-S3 Super Mini führt 15 GPIOs sowie 5V, GND und 3V3 auf zwei Stiftleisten heraus: GPIO1 bis GPIO13 und die serielle Schnittstelle UART0 an GPIO43 (TX) und GPIO44 (RX). Bevor du etwas anschließt, lohnt sich ein Blick auf diese Tabelle – ein falsch belegter Pin kann im schlimmsten Fall Board oder Bauteil beschädigen.

Das Pinout des ESP32-S3 Super Mini – die GPIO-Belegung beider Stiftleisten im Überblick.

Wichtig – 3,3 V Logikpegel: Der ESP32-S3 ist nicht 5-V-tolerant. Viele ältere Arduino-Sensoren und Shields arbeiten mit 5 V – direkt angeschlossen können sie das Board dauerhaft beschädigen. Bei 5-V-Bauteilen brauchst du einen Level Shifter, passende Module findest du unter Konverter & Pegelwandler.

Pin	Funktion	Nutzung
5V	Eingang / Ausgang USB-Spannung	Versorgung
GND	Masse	–
3V3	3,3 V vom Spannungsregler	Versorgung für Sensoren
GPIO1	ADC1_CH0, Touch1	frei
GPIO2	ADC1_CH1, Touch2	frei
GPIO3	ADC1_CH2, Touch3, Strapping (JTAG-Auswahl)	mit Vorsicht
GPIO4	ADC1_CH3, Touch4	frei
GPIO5	ADC1_CH4, Touch5	frei
GPIO6	ADC1_CH5, Touch6	frei
GPIO7	ADC1_CH6, Touch7	frei
GPIO8	ADC1_CH7, Touch8, I2C SDA (Standard)	frei
GPIO9	ADC1_CH8, Touch9, I2C SCL (Standard)	frei
GPIO10	ADC1_CH9, Touch10, SPI SS (Standard)	frei
GPIO11	ADC2_CH0, Touch11, SPI MOSI (Standard)	frei (ADC2 neben WLAN meiden)
GPIO12	ADC2_CH1, Touch12, SPI SCK (Standard)	frei (ADC2 neben WLAN meiden)
GPIO13	ADC2_CH2, Touch13, SPI MISO (Standard)	frei (ADC2 neben WLAN meiden)
GPIO43 (TX)	UART0 TX	frei, wenn UART0 nicht gebraucht wird
GPIO44 (RX)	UART0 RX	frei, wenn UART0 nicht gebraucht wird

Nicht am Header: GPIO0 liegt am BOOT-Taster, GPIO19/20 sind fest mit der USB-C-Buchse verbunden (USB D−/D+), GPIO48 steuert die RGB-LED. Flash und PSRAM hängen intern an eigenen Leitungen und belegen keine Header-Pins.

Was bedeuten die einzelnen Pin-Typen?

GPIO (General Purpose Input/Output) – Das sind die universellen Arbeitspins. Du kannst sie als Eingang (z. B. Taste auslesen) oder Ausgang (z. B. LED anschalten) konfigurieren.

ADC (Analog-Digital-Converter) – Diese Pins messen analoge Spannungswerte, also nicht nur „an“ oder „aus“, sondern Werte dazwischen. Perfekt für Helligkeitsmessung, Temperatursensoren oder Potentiometer. Am zuverlässigsten misst du an GPIO1 bis GPIO10 (ADC1), denn ADC2 (GPIO11–13) teilt sich Ressourcen mit dem WLAN.

PWM (Pulse Width Modulation) – Mit PWM simulierst du quasi analoge Ausgaben. Damit dimmst du LEDs stufenlos oder steuerst Servo-Motoren. Jeder GPIO kann PWM, es laufen aber maximal 8 PWM-Kanäle gleichzeitig.

Touch-Sensor – Alle Pins von GPIO1 bis GPIO13 erkennen kapazitive Berührungen – ohne mechanischen Schalter. Eine Kupferfläche oder ein Stück Alufolie hinter dem Gehäusedeckel reicht als Taste.

Kritischer Pin: GPIO3 ist ein Strapping Pin und wird beim Start ausgelesen. Im Auslieferungszustand hat das keine Folgen, ein Bauteil, das GPIO3 beim Einschalten fest auf HIGH oder LOW zieht, solltest du trotzdem lieber an einen anderen Pin hängen. An GPIO43/44 gibt der Bootloader beim Start Meldungen aus – angeschlossene Geräte empfangen dabei kurz Zeichensalat.

Erste Schritte: Wie nimmst du das ESP32-S3 Super Mini mit Arduino IDE & PlatformIO in Betrieb?

Bevor du loslegen kannst, braucht dein Computer eine Entwicklungsumgebung – also ein Programm, in dem du deinen Code schreibst und aufs Board überträgst. Du hast zwei beliebte Optionen: die Arduino IDE (einfacher Einstieg, perfekt für Anfänger) und PlatformIO (professioneller, mehr Kontrolle). Einen Treiber brauchst du unter Windows 10/11, macOS und Linux nicht – das Board meldet sich direkt als serieller Port.

Option A – Arduino IDE 2.x (empfohlen für Einsteiger)

Schritt 1: Arduino IDE herunterladen
Lade die Arduino IDE 2 von arduino.cc/en/software herunter und installiere sie.

Schritt 2: ESP32-Paket hinzufügen
Öffne Datei → Einstellungen und füge im Feld „Zusätzliche Boardverwalter-URLs“ folgende URL ein:

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Schritt 3: Board-Paket installieren
Öffne den Boardverwalter (Werkzeuge → Board → Boardverwalter), suche nach esp32 und installiere das Paket von Espressif Systems.

Schritt 4: Board auswählen und einstellen
Wähle unter Werkzeuge → Board → ESP32 Arduino das ESP32S3 Dev Module und setze unter Werkzeuge folgende Werte:

Einstellung	Wert	Warum?
Board	ESP32S3 Dev Module	Passend für das Super Mini
USB CDC On Boot	Enabled	Ohne diese Einstellung landet `Serial` auf GPIO43/44 und der serielle Monitor bleibt leer
USB Mode	Hardware CDC and JTAG	Serieller Monitor und Upload über denselben USB-C-Port
Flash Size	4 MB (32 Mb)	Entspricht dem verbauten Flash
Flash Mode	QIO 80 MHz	Optimale Flash-Geschwindigkeit
PSRAM	QSPI PSRAM	Schaltet die 2 MB PSRAM frei – nicht „OPI PSRAM“ wählen, das führt zu einer Boot-Schleife
CPU Frequency	240 MHz	Volle Leistung (reduzierbar für Akkubetrieb)
Partition Scheme	Default 4MB with spiffs	Reserviert Platz für ein Dateisystem

Schritt 5: Erster Upload – Blink-Test
Verbinde das Board per USB-C mit deinem Computer. Wähle unter Werkzeuge → Port den neuen Port (Windows: COM-Port, Linux: /dev/ttyACM0, macOS: /dev/cu.usbmodem…). Öffne Datei → Beispiele → 01.Basics → Blink und klicke auf Hochladen. Die RGB-LED blinkt weiß – der Arduino-Core steuert sie über LED_BUILTIN automatisch an.

Praxis-Tipp – Port verschwunden? Weil USB direkt im Chip steckt, verschwindet der Port, wenn dein Sketch abstürzt, das Board im Deep Sleep ist oder USB auf TinyUSB umgestellt wurde. Dann hilft der Download-Modus: BOOT gedrückt halten, RESET kurz drücken, BOOT loslassen. Jetzt erscheint der Port wieder und der Upload klappt. Danach einmal RESET drücken, damit dein Programm startet. Erscheint gar kein Port, probiere ein anderes Kabel – manche USB-C-Kabel können nur laden.

Option B – PlatformIO (empfohlen für Fortgeschrittene)

PlatformIO läuft als Erweiterung in Visual Studio Code und bietet bessere Code-Vervollständigung, integrierte Bibliotheksverwaltung und einfaches Projektmanagement. Installiere Visual Studio Code, öffne die Erweiterungen (Strg+Shift+X) und suche nach PlatformIO IDE. Lege dann ein neues Projekt an und nutze diese platformio.ini:

[env:esp32-s3-super-mini]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino

board_build.flash_mode = qio
board_upload.flash_size = 4MB
board_build.arduino.memory_type = qio_qspi
monitor_speed = 115200

build_flags =
  -DARDUINO_USB_MODE=1
  -DARDUINO_USB_CDC_ON_BOOT=1
  -DBOARD_HAS_PSRAM

Einen offiziellen Board-Eintrag „esp32-s3-super-mini“ gibt es in PlatformIO nicht. esp32-s3-devkitm-1 ist der passende Ersatz. Die beiden USB-Flags leiten Serial auf die USB-C-Buchse um, BOARD_HAS_PSRAM zusammen mit qio_qspi schaltet den 2-MB-PSRAM frei.

Erster Sketch – die onboard RGB-LED zum Leuchten bringen

Das Super Mini hat eine WS2812-RGB-LED an GPIO48. Hier ein einfaches Beispiel mit der FastLED-Bibliothek, das genauso mit externen WS2812 / NeoPixel LEDs funktioniert:

// Bibliothek installieren: FastLED (über Bibliotheksverwalter)
#include <FastLED.h>

#define LED_PIN   48   // GPIO der onboard WS2812 LED
#define NUM_LEDS  1

CRGB leds[NUM_LEDS];

void setup() {
  FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);
  FastLED.setBrightness(50);
}

void loop() {
  leds[0] = CRGB::Red;   FastLED.show(); delay(500);
  leds[0] = CRGB::Green; FastLED.show(); delay(500);
  leds[0] = CRGB::Blue;  FastLED.show(); delay(500);
}

Ohne Bibliothek geht es ab Arduino-ESP32 3.x auch mit rgbLedWrite(48, 0, 0, 50);. Leuchtet die LED gar nicht, weicht die Bestückung deiner Charge ab – dann den LED-Pin am Board prüfen.

Stromsparen & Sleep-Modi – länger mit Batterie betreiben

Du möchtest dein Projekt mit einer Batterie betreiben – vielleicht einen Temperatursensor im Garten, eine smarte Türklingel oder ein tragbares Gerät? Dann ist Stromsparen entscheidend. Der ESP32-S3 ist mit zwei Kernen und 240 MHz der stromhungrigste Chip der Super-Mini-Familie, hat aber gute Sleep-Modi.

Im Betrieb mit aktivem WLAN zieht das Board im Mittel grob 80–120 mA, beim Senden kurzzeitig über 300 mA. Mit einem 1.000-mAh-Akku wäre bei Dauerbetrieb rechnerisch nach rund zehn Stunden Schluss. Für Batterieprojekte führt also kein Weg an den Sleep-Modi vorbei.

Light Sleep – kurze Schlafpausen

Im Light Sleep pausiert der Prozessor, der Arbeitsspeicher (SRAM) bleibt aber aktiv. Das Board wacht in Millisekunden wieder auf, und das Programm läuft nahtlos weiter. Der Verbrauch sinkt deutlich – ideal für Projekte mit regelmäßigen kurzen Pausen.

Deep Sleep – echter Energiesparmodus

Im Deep Sleep fährt der Hauptprozessor komplett herunter. Nur der kleine RTC-Speicher (16 KB) und auf Wunsch der ULP-Koprozessor bleiben aktiv. Der Verbrauch am blanken Chip sinkt laut Espressif auf rund 8 µA – weniger als ein Hundertstel Milliampere.

Was ist der ULP-Koprozessor? ULP steht für „Ultra Low Power“. Der ESP32-S3 hat einen winzigen RISC-V-Hilfsprozessor, der weiterläuft, während der Hauptprozessor schläft. Er kann zum Beispiel alle paar Minuten eine Spannung messen und den Hauptprozessor erst aufwecken, wenn ein bestimmter Wert überschritten wird.

Betrieb mit WLAN	~80–120 mA im Mittel, Sendespitzen über 300 mA
Deep Sleep (Chip)	~8 µA
Deep Sleep (Board)	deutlich höher – abhängig von Spannungsregler und Power-LED
Aufwecken durch	Timer, GPIO (ext0/ext1 an GPIO1–13), Touch, ULP

Praxis-Hinweis: Der Wert von 8 µA gilt für den blanken Chip. Am fertigen Super Mini ziehen Spannungsregler und die dauerhaft leuchtende Power-LED zusätzlich Strom. Was dein Aufbau wirklich braucht, misst du am besten mit einem Multimeter im µA-Bereich nach. Für echte Low-Power-Projekte hilft das Entfernen der Power-LED oder ein sparsamer externer Regler. Powerbanks schalten bei so kleinen Strömen übrigens oft einfach ab – für Deep-Sleep-Projekte ist ein Akku die bessere Wahl.

So aktivierst du den Deep Sleep (einfaches Beispiel)

// Board schläft 30 Sekunden, dann Neustart
#define SLEEP_SEC 30

void setup() {
  Serial.begin(115200);
  delay(1000);                 // Zeit, damit der USB-Port erscheint
  Serial.println("Wach! Messe Daten...");

  // ... hier dein Code (Sensor lesen, Daten senden) ...

  Serial.println("Gehe schlafen...");
  Serial.flush();
  esp_sleep_enable_timer_wakeup(SLEEP_SEC * 1000000ULL);
  esp_deep_sleep_start();      // Ab jetzt schläft das Board
}

void loop() {
  // Wird nach Deep Sleep nicht mehr erreicht
}

Willst du das Board per Taster wecken, nutzt du esp_sleep_enable_ext0_wakeup() für einen Pin oder esp_sleep_enable_ext1_wakeup() für mehrere – beim S3 funktioniert das an allen Header-GPIOs von GPIO1 bis GPIO13. Mit esp_sleep_enable_touchpad_wakeup() weckt eine Berührung das Board.

CPU-Frequenz reduzieren für Zwischenstufen

Auch ohne Sleep-Modus sparst du Strom, indem du die CPU-Frequenz reduzierst. In der Arduino IDE geht das unter Werkzeuge → CPU Frequency. Zur Verfügung stehen 10 / 20 / 40 / 80 / 160 / 240 MHz. Wichtig: Für WLAN und Bluetooth brauchst du mindestens 80 MHz.

Natives USB – was bedeutet das und warum ist es praktisch?

Wenn du bisher mit Arduino-Boards gearbeitet hast, ist dir vielleicht ein kleiner Chip neben dem USB-Anschluss aufgefallen – ein USB-zu-Seriell-Wandler wie CH340 oder CP2102. Er ist nötig, weil viele Mikrocontroller selbst kein USB „sprechen“.

Das ESP32-S3 Super Mini braucht diesen Chip nicht. Der ESP32-S3 kann USB komplett eigenständig: GPIO19 (D−) und GPIO20 (D+) sind direkt mit der USB-C-Buchse verbunden. Im Chip stecken dafür zwei Controller – der USB-Serial/JTAG-Controller für Upload und seriellen Monitor und ein vollwertiger USB-OTG-Controller. Der OTG-Controller ist der große Unterschied zu C3 und C6.

USB-Funktion	Was bedeutet das?	Status
USB CDC (Seriell)	Der serielle Monitor funktioniert direkt – kein Treiber, kein extra Chip	sofort nutzbar
USB JTAG (Debugging)	Du debuggst das Board über denselben USB-C-Port – Schritt für Schritt durch deinen Code	sofort nutzbar
USB HID (Tastatur/Maus)	Das Board gibt sich als Tastatur, Maus oder Gamecontroller aus	über USB-OTG (TinyUSB)
USB MIDI	Das Board wird zum MIDI-Controller für deine Musiksoftware	über USB-OTG (TinyUSB)
USB Mass Storage	Das Board erscheint am Computer wie ein USB-Stick	über USB-OTG (TinyUSB)
USB OTG Host	Eine Tastatur oder ein anderes USB-Gerät am Board betreiben	eingeschränkt – nur mit ESP-IDF-Bibliotheken, Stromversorgung des Geräts musst du selbst lösen

Praxisbeispiel – USB-Tastatur simulieren: Mit dem nativen USB schließt du das ESP32-S3 Super Mini als USB-Tastatur an deinen Computer an. Das Board tippt dann automatisch Text oder sendet Tastenkombinationen – zum Beispiel für dein Videoschnitt-Programm. Ein Makro-Pad im Eigenbau, ganz ohne zusätzliche Hardware. In der Arduino IDE stellst du dafür Werkzeuge → USB Mode auf „USB-OTG (TinyUSB)“ und nutzt die Beispiele unter Datei → Beispiele → USB.

Wichtig beim Umschalten auf TinyUSB: Im Modus „USB-OTG (TinyUSB)“ übernimmt dein Sketch den USB-Port – der Hardware-CDC/JTAG-Port verschwindet. Zum nächsten Upload bringst du das Board mit BOOT + RESET in den Download-Modus. Für normale Projekte ohne HID bleibst du bei „Hardware CDC and JTAG“.

Welches Board passt zu dir? ESP32-S3 vs. C3 vs. C6 Super Mini

In der Super-Mini-Familie gibt es mehrere Geschwister. Alle sind klein und WLAN-fähig, unterscheiden sich aber in wichtigen Details. Das S3 ist der Allrounder mit der meisten Rechenleistung, der ESP32-C3 Super Mini der sparsame Einsteiger und der ESP32-C6 Super Mini das Board für Smart Home mit Wi-Fi 6, Zigbee und Thread. Alle drei führen wir im Shop.

Kriterium	ESP32-S3 Super Mini	ESP32-C3 Super Mini	ESP32-C6 Super Mini
CPU	2 × Xtensa LX7, 240 MHz	1 × RISC-V, 160 MHz	1 × RISC-V, 160 MHz + Low-Power-Kern
SRAM	512 KB	400 KB	512 KB
PSRAM	2 MB (ESP32-S3FH4R2)	–	–
WLAN	Wi-Fi 4 (802.11n)	Wi-Fi 4 (802.11n)	Wi-Fi 6 (802.11ax)
Bluetooth	5 LE	5 LE	5 LE
Zigbee / Thread	–	–	Ja (IEEE 802.15.4)
USB	Nativ USB-OTG + Serial/JTAG	Nativ (Serial/JTAG)	Nativ (Serial/JTAG)
USB-Tastatur / MIDI / Stick	Ja	–	–
KI-Vektor-Befehle	Ja	–	–
Touch-Pins	Ja (GPIO1–13)	–	–
Onboard-LED	WS2812 RGB (GPIO48)	Blau (GPIO8)	WS2812 RGB (GPIO8) + Blau (GPIO15)
Deep Sleep (Chip)	~8 µA	~5 µA	~7 µA
Community & Tutorials	Sehr groß	Groß	Wächst

Unsere Empfehlung: Für den Einstieg und Akkuprojekte nimmst du den ESP32-C3 Super Mini. Brauchst du zwei Kerne, PSRAM, Touch-Tasten oder USB-Geräte-Funktionen wie Tastatur und MIDI, bist du beim ESP32-S3 Super Mini richtig. Für Smart Home mit Matter, Zigbee oder Thread ist der ESP32-C6 Super Mini die richtige Wahl.

Wo liegen die Grenzen des ESP32-S3 Super Mini?

Kein Bluetooth Classic: Der S3 kann nur Bluetooth LE. Audio-Streaming per A2DP oder klassische serielle Bluetooth-Verbindungen (SPP) funktionieren nicht.

Kein Zigbee, Thread und Wi-Fi 6: Dafür brauchst du den ESP32-C6 Super Mini.

Kein Kamera-Anschluss, nur 2 MB PSRAM: Die Kamera-Schnittstelle des S3 ist auf dem Super Mini nicht nutzbar, und für größere KI-Modelle oder Farbdisplays mit vollem Bildpuffer reichen 2 MB oft nicht. Dafür gibt es ESP32-S3-Boards mit Kamera-Anschluss und 8 MB PSRAM.

Höchster Stromverbrauch der Familie: Für Projekte, die monatelang auf Batterie laufen sollen, ist der ESP32-C3 Super Mini die sparsamere Wahl.

ADC-Messbereich: Der ADC misst auch bei maximaler Dämpfung nicht ganz bis 3,3 V, sondern bis etwa 3,1 V. Höhere Spannungen teilst du mit einem Spannungsteiler herunter.

Wenige Pins: Mit 15 GPIOs am Header ist das Super Mini für Projekte mit vielen Tasten, LEDs oder parallelen Displays knapp – hier hilft ein I2C-Portexpander.

Lieferumfang

1 × ESP32-S3 Super Mini Board

Weiterführende Links & Ressourcen zum ESP32-S3 Super Mini

Passendes Zubehör aus unserem Shop

Breadboards – zum steckbaren Aufbau ohne Löten
USB-C Kabel – für Stromversorgung und Programmierung
Pegelwandler & Konverter – nötig für 5-V-Sensoren
Jumper-Kabel – zum Verbinden von Board und Bauteilen
WS2812 / NeoPixel LEDs – passend zum FastLED-Beispiel oben
Präzisionswerkzeug – für den Gehäusebau rund um dein Projekt

Andere Boards der Super-Mini-Familie

ESP32-C3 Super Mini – der sparsame Einsteiger
ESP32-C6 Super Mini – Wi-Fi 6, Zigbee und Thread
Alle ESP32-Boards im Überblick

Offizielle Dokumentation

Häufige Fragen zum ESP32-S3 Super Mini

Warum bleibt der serielle Monitor beim ESP32-S3 Super Mini leer?

Meist steht „USB CDC On Boot“ in der Arduino IDE auf Disabled – dann gibt Serial die Daten auf GPIO43/44 aus statt über USB-C. Stelle die Option auf Enabled, „USB Mode“ auf „Hardware CDC and JTAG“ und lade neu hoch. Hast du vorher einen TinyUSB-Sketch (Tastatur, MIDI) aufgespielt, bringst du das Board zuerst mit BOOT + RESET in den Download-Modus.

Hat das ESP32-S3 Super Mini PSRAM?

Die gängige Variante mit dem Chip ESP32-S3FH4R2 hat 2 MB Quad-PSRAM im Chip. Er ist im Auslieferungszustand nicht aktiv: In der Arduino IDE stellst du Werkzeuge → PSRAM auf „QSPI PSRAM“, in PlatformIO setzt du BOARD_HAS_PSRAM. „OPI PSRAM“ ist falsch und führt zu Boot-Schleifen. Ob es geklappt hat, zeigt ESP.getPsramSize().

Kann das ESP32-S3 Super Mini als USB-Tastatur oder Maus arbeiten?

Ja. Der ESP32-S3 hat einen USB-OTG-Controller und kann sich am PC als Tastatur, Maus, Gamecontroller, MIDI-Gerät oder USB-Stick ausgeben – ganz ohne Zusatzhardware. Stelle dafür in der Arduino IDE „USB Mode“ auf „USB-OTG (TinyUSB)“. ESP32-C3 und ESP32-C6 können das nicht, sie haben nur einen USB-Seriell-Controller.

Welche Pins sind beim ESP32-S3 Super Mini sicher nutzbar?

Ohne Einschränkung nutzbar sind GPIO1, GPIO2 und GPIO4 bis GPIO13. Für analoge Messungen neben aktivem WLAN nimmst du GPIO1 bis GPIO10. Vorsicht gilt bei GPIO3, einem Strapping Pin, der beim Start nicht fest getrieben werden sollte. GPIO43 und GPIO44 sind die serielle Schnittstelle UART0 und geben beim Booten Meldungen aus.

ESP32-S3 oder ESP32-C3 Super Mini – welches für ein Akkuprojekt?

Für reine Sensor-Nodes, die selten aufwachen und lange auf Batterie laufen sollen, ist der ESP32-C3 Super Mini die bessere Wahl: Er braucht im Betrieb und im Deep Sleep weniger Strom. Das S3 lohnt sich im Akkubetrieb, wenn du Touch-Tasten, zwei Kerne, PSRAM oder USB-Funktionen brauchst – dann planst du großzügigere Akkukapazität ein.

Stand: November 2026

Es gibt noch keine Bewertungen.

GPSR – Produkthersteller (Kontaktdaten für GPSR):

Sonstige

GPSR – EU Verantwortliche Person:

Semaf Electronics
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/kontakt
https://electronics.semaf.at

GPSR – Händler:

Semaf Electronics
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/kontakt
https://electronics.semaf.at

Hinweise zur sicheren Verwendung

Machen Sie sich vor der ersten Verwendung mit der beiliegenden Bedienungsanleitung vertraut.
Halten Sie sich bei Montage, Anschluss und Inbetriebnahme an die Vorgaben des Herstellers.
Setzen Sie das Produkt ausschließlich für den bestimmungsgemäßen Einsatzzweck ein.
Ein nicht bestimmungsgemäßer Gebrauch kann Personen- oder Sachschäden nach sich ziehen.
Für Kinder unter 8 Jahren ist das Produkt nicht geeignet.
Bei falscher Handhabung besteht Verletzungsgefahr.
Das Produkt erfüllt die einschlägigen Sicherheitsanforderungen der Europäischen Union.
Die Konformität wurde im Sinne der EU-Produktsicherheitsverordnung (GPSR) sichergestellt, die die Einhaltung aller maßgeblichen Sicherheitsanforderungen für Verbraucherprodukte gewährleistet.

Angaben zur Rückverfolgbarkeit

Zur Rückverfolgbarkeit trägt jedes Produkt eines oder mehrere der folgenden Kennzeichen:

eine CE-Kennzeichnung als Nachweis der Einhaltung der EU-Anforderungen an Sicherheit, Gesundheit und Umweltschutz;
eine eindeutige Serien- oder Chargennummer, die die Zuordnung ermöglicht und etwaige Rückrufe unterstützt;
Angaben zu Hersteller und Importeur als Anlaufstelle für Support- und Sicherheitsanfragen.

Vorfallmanagement und Meldewege

Sollte es wider Erwarten zu einem Problem mit einem Produkt kommen, greifen bei uns festgelegte Abläufe, um

Kundenreklamationen zeitnah zu bearbeiten,
schwerwiegende Vorfälle über das EU-Schnellwarnsystem Safety Gate (RAPEX) zu melden und
mit den zuständigen Marktüberwachungsbehörden zusammenzuarbeiten, um die Sicherheit der Verbraucher zu wahren.

Kontakt:

Kontaktformular: electronics.semaf.at/Kontakt
Telefon: +43 1 22 677 22

Zum Schutz unserer Kundinnen und Kunden erfüllt dieses Produkt die einschlägigen Vorschriften der Europäischen Union.

Cookiename	Beispielinhalt	Ablaufzeit
_ga_*	deleted	730 Tage
_ga	GA1.1.8643343795.1726666186	730 Tage

Produkteigenschaft	Wert
WiFi:	WiFi 4
Bluetooth:	5.0 LE
Prozessortakt:	240 Mhz
WiFi Band:	2.4 GHz
Prozessorkerne:	Dual Core
Chipfamilie:	ESP32-S3
CPU Architektur:	Xtensa LX7

Montag	10:00 - 18:30
Dienstag	13:00 - 18:00
Mittwoch	10:00 - 18:00
Donnerstag	13:00 - 18:00
Freitag	10:00 - 18:00
Samstag	10:00 - 12:00
Sonntag	Geschlossen

ESP32-S3 Super Mini | WiFi, BLE & USB-C

Kunden kauften zusätzlich

Ähnliche Artikel
