Beschreibung

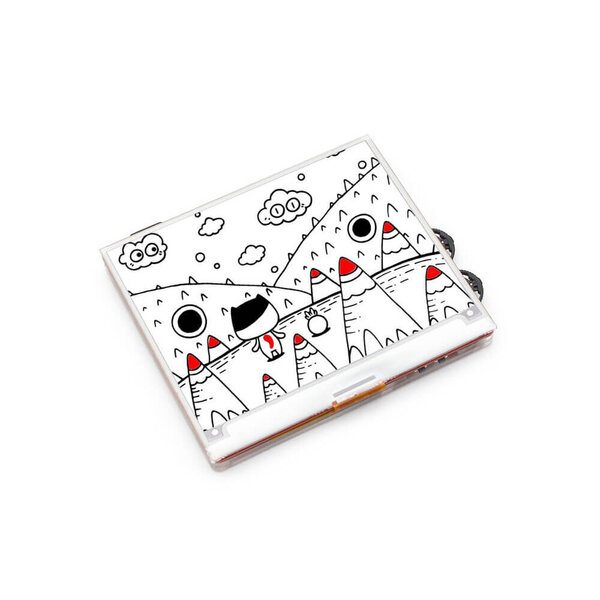

Unser MaTouch ESP32 S3 4,2 Triple Color E Ink Display ist mit dem Modell SE0420MN11 A0 ausgestattet, das die Mikrokapsel Elektrophorese Technologie zur Bildanzeige verwendet. Diese Technologie funktioniert durch Anlegen eines elektrischen Feldes an geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind. Die Partikel bewegen sich zu den Seiten der Mikrokapseln und werden sichtbar, indem sie Umgebungslicht reflektieren, ähnlich wie bei traditionellem bedrucktem Papier.
Das Display hat eine aktive Fläche von 400 x 300 Pixeln und volle Anzeigefähigkeiten in drei Farben: 1 Bit S/W/R. Darüber hinaus bietet es folgende Vorteile:
- Das Gerät zeigt den letzten Inhalt über einen längeren Zeitraum an, auch nach dem Ausschalten.
- Es verbraucht extrem wenig Strom und benötigt nur beim Aktualisieren Energie.
- Es verwendet eine SPI Schnittstelle und benötigt weniger IO Pins, sodass zusätzliche Pins für I2C und GPIO Erweiterungen übrig bleiben.
- Es unterstützt eine 3,7V Batterie oder eine 5,0V Typ C Stromversorgung.
- Das Gerät verfügt über zwei Tasten, die Funktionen zum Hoch und Heruntergleiten sowie Drücken bieten und sechs interaktive Punkte ermöglichen.
- Das Gerät verfügt über einen ESP32S3 Controller mit WiFi und Bluetooth Unterstützung.
LCD Spezifikationen:
- Teilenummer: GDEH042Z21
- Größe: 4,2 Zoll
- Typ: Dot Matrix
- IC: UC8276
- Auflösung: 400x300
- Außenmaße (mm): 91x77x1.25
- Aktive Größe (mm): 84.8x63.6
- Pixelabstand (mm): 0.212x0.212
- Betriebstemperatur: 0°C~40°C
- Lagerungstemperatur: 25°C~60°C
- Stecker: 24 Pin FPC
- Max Graustufen: 2
- Farbe: Schwarz, Weiß, Rot
- Schnittstelle: SPI
- Volle Aktualisierung (s): 15
- Stromverbrauch bei Aktualisierung (mW): 8.91
- Standby Stromverbrauch (mW): 0.0056
Funktionen:
- Controller: ESP32 S3
- Wireless: WiFi & Bluetooth 5.0
- Flash: 16MB
- PSRAM: 8MB
- Erweiterungsschnittstelle: 1 * GPIO, 1 * I2C
- Micro SD: Ja
- Tasten: Flash Taste und Reset Taste
- USB: 1 * USB zu UART, 1 * USB nativ
- Eingangsspannung: 3.7V Batterie oder 5.0V Typ C
- Arduino Unterstützung: Ja
Referenzen:
Anwendungsfälle:
E Reader:
Verwenden Sie dieses Display für E Reader, um ein papierähnliches Leseerlebnis mit geringem Stromverbrauch und der Fähigkeit zu bieten, den letzten Inhalt ohne Strom anzuzeigen.
Smart Home Displays:
Integrieren Sie dieses Display in Smart Home Geräte, um Informationen wie Wetteraktualisierungen, Benachrichtigungen und den Status der Hausautomation mit minimalem Stromverbrauch anzuzeigen.
Einzelhandelspreisschilder:
Nutzen Sie dieses Display für elektronische Regaletiketten in Einzelhandelsumgebungen, um eine klare Sichtbarkeit und die Möglichkeit zu bieten, Preise und Produktinformationen drahtlos zu aktualisieren.
