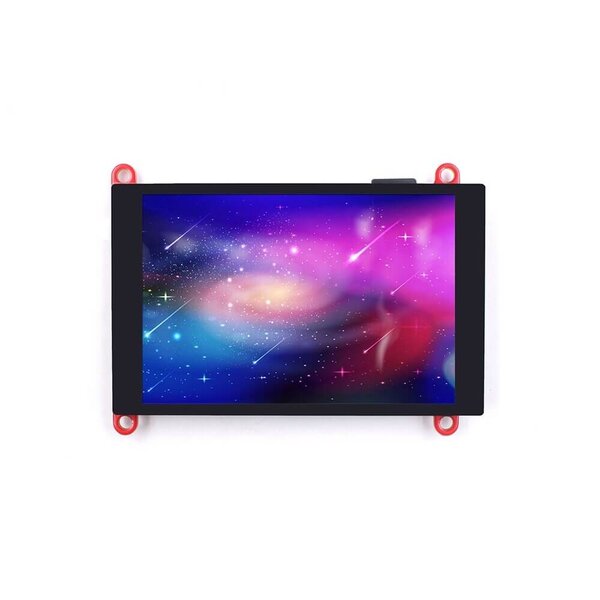

MaTouch ESP32-S3 SPI TFT mit Touch 3.5 ILI9488

MaTouch ESP32-S3 SPI TFT mit Touch 3.5 ILI9488 - Ansicht 2

MaTouch ESP32-S3 SPI TFT mit Touch 3.5 ILI9488 - Ansicht 3

MaTouch ESP32-S3 SPI TFT mit Touch 3.5'' ILI9488

Name: MaTouch ESP32-S3 SPI TFT mit Touch 3.5'' ILI9488
Brand: Makerfabs
SKU: MKF00027
Price: 50.00 EUR
Availability: InStock

Dies ist das neueste ESP32-S3 SPI TFT Touch. Im Vergleich zum ESP32-S3 Parallel TFT mit Touch benötigt es viel weniger Pins des ESP32-S3, sodass mehr Pins für Anwendungszwecke wie das Anschließen verschiedener Sensoren reserviert werden können. Diese Platine kann daher für Anwendungen wie lokale Überwachung/Anzeige und IoT-Verbindungen in die Cloud zur Fernüberwachung/Steuerung verwendet werden.

SKU: MKF00027 HAN: ESP32S3SPI35 Kategorie: ESP32 Hersteller: Makerfabs

50,00 €

inkl. 20% USt. , zzgl.

3 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Deshalb stellen wir das neueste ESP32-S3 SPI TFT vor. Im Vergleich zur S2-Version verfügt es nicht nur über mehr SRAM und ROM, sondern auch über Bluetooth 5.0, wodurch es sich für Anwendungen wie lokale Überwachung und Steuerung eignet.

Spezifikationen:

Im Vergleich zum ESP32 3,5" TFT Touch verfügt das ESP32-S3 über den fortschrittlichen Xtensa® Dual-Core 32-Bit LX7 und Bluetooth 5.0. Sie können den detaillierten Vergleich hier einsehen: Der ESP32 Serienvergleich zeigt die detaillierten Unterschiede zwischen ESP32/S2/S3 und der C-Serie.

Dieser 3,5 Zoll 320x480 TFT LCD-Treiber ist ILI9488, er verwendet standardmäßiges SPI zur Kommunikation mit dem ESP32-S3, sodass die anderen IOs des Controllers für externe Anwendungen genutzt werden können.

Funktionen:

Controller: ESP32-S3 WROOM-1, PCB Antenne, 16MB Flash, 2MB PSRAM, ESP32-S3 WROOM-1 N16R2
Wireless: WiFi & Bluetooth 5.0
LCD: 3,5 Zoll TFT LCD
Auflösung: 480x320
Farbe: RGB
LCD Schnittstelle: SPI
LCD Treiber: ILI9488
Touch Panel: Kapazitiv
Touch Panel Treiber: FT6236
USB: Dual USB Type-C (einer für USB zu UART und einer für native USB)
UART zu UART Chip: CP2104
Stromversorgung: USB Type-C 5.0V (4.0V~5.25V)
Tasten: Flash-Taste und Reset-Taste
Mabee Schnittstelle: 1x I2C, 11x GPIO
Backlight Controller: Ja
MicroSD: Ja
Arduino Unterstützung: Ja
Type-C Power Delivery: Nicht unterstützt
Betriebstemperatur: -40℃ bis +85℃
Abmessungen: 66 mm x 84,3 mm x 12 mm
Gewicht: 52 g

Anwendungsfälle

Lokale Überwachung und Anzeige: Ideal für Anwendungen, die eine präzise und zuverlässige Echtzeit-Datenanzeige erfordern.
IoT-Cloud-Verbindungen: Ermöglicht Fernüberwachung und -steuerung durch nahtlose Integration in IoT-Systeme.
Sensorintegration: Verbleibende Pins können zur Verbindung verschiedener Sensoren genutzt werden, was eine vielseitige Einsatzmöglichkeit bietet.
Entwicklungsprojekte: Perfekt für DIY-Projekte und Prototyping mit Arduino-Unterstützung.

Referenzen:

Videos

Produkteigenschaft	Wert
WiFi:	WiFi 4
Bluetooth:	5.0 LE
Prozessortakt:	240 Mhz
WiFi Band:	2.4 GHz
Prozessorkerne:	Dual Core
Chipfamilie:	ESP32-S3
Display:	3" - 5"
CPU Architektur:	Xtensa LX7
