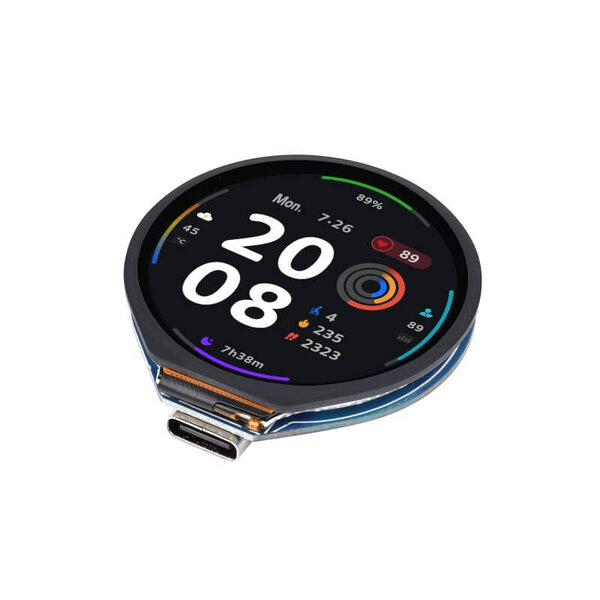

ESP32-S3 Touch-LCD Dev Board - 1.28 Zoll IPS Display (rund)- 32-bit LX7 Dual Core CPU - Wifi - BLE 5

Das ESP32-S3 Touch-LCD Dev-Board ist ein kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare in kleinem Format entwickelt wurde und ein integriertes 1,28-Zoll-Touch-LCD-Display, einen Li-Ionen-Akku-Laderegler, einen 6-Achsen-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) sowie Wifi & Bluetooth 5 und viele weitere Funktionen bietet, die neue Möglichkeiten für kompakte DIY-Projekte schaffen.

Spezifikation

• Prozessor: Xtensa® 32-Bit-LX7-Dual-Core-Prozessor mit einer maximalen Hauptfrequenz von 240 MHz
• Konnektivität:
  • 2,4-GHz-WLAN (802.11 b/g/n)
  • Bluetooth® 5 (LE) mit integrierter Antenne
• Speicher: 512 KB SRAM + 384 KB ROM, mit integriertem 2 MB PSRAM und externem 16 MB Flash-Speicher
• Verkabelte Verbindung: Typ-C-Anschluss
• Display: runder 1,28-Zoll-IPS kapazitiver Touchscreen mit einer Auflösung von 240x240 Pixel und 65K Farben
• Integrierte Sensoren: QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungsmesser + 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten
• Integrierter 3,7-V-Lithium-Akku-Lade-/Entlade-Header und 6 x GPIO-Pins über SH1.0-Anschluss
• Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um einen geringen Stromverbrauch in verschiedenen Szenarien zu realisieren
• Integriert mit USB-Serial-Port-Vollgeschwindigkeitscontroller, GPIO-Pins ermöglichen eine flexible Konfiguration der Pin-Funktionen

Platinenlayout

1. ESP32-S3R2: Der SoC mit WLAN und Bluetooth, mit einer Betriebsfrequenz von bis zu 240 MHz und integriertem 2 MB PSRAM
2. W25Q128JVSIQ: 16 MB NOR-Flash
3. CH343P: USB-zu-UART-Chip
4. ME6217C33M5G: 800 mA Ausgang, niedriger Abfall, hohe Ablehnungsrate
5. ETA6096: Effizienter Lithium-Akku-Laderegler
6. QMI8658: 6-Achsen-IMU enthält ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungsmesser.
7. MX1.25-Batterie-Header: MX1.25 2P-Steckverbinder, für 3,7 V Lithium-Akku, unterstützt Laden und Entladen
8. USB-Typ-C-Anschluss: Unterstützt USB1.1-Hosts und Slave-Geräte
9. RESET-Taste
10. BOOT-Taste: Drücken Sie sie vor dem Zurücksetzen, um den Download-Modus zu betreten

Lieferumfang

• ESP32-S3 Touch-LCD-Entwicklungsplatine
• SH1.0 12PIN Kabel

Dokumentation

Wiki: ESP32-S3 Touch-LCD Dev Board
