Beschreibung

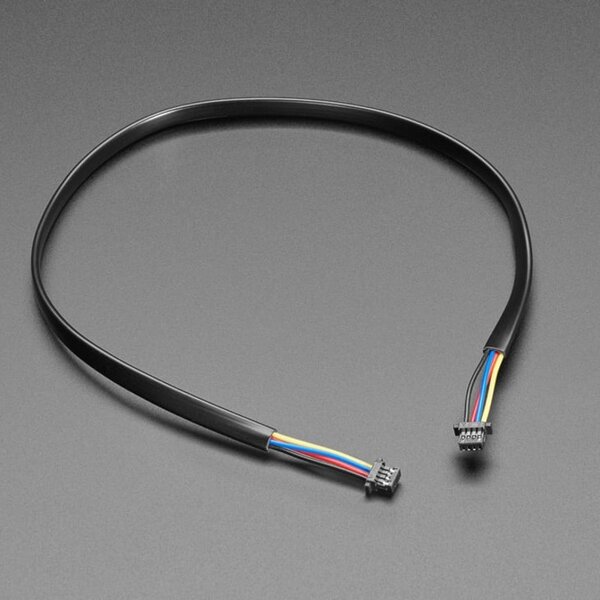

Dieses 4-adrige Kabel ist etwas über 300mm / 11.8" lang und mit JST-SH 4-poligen Buchsen an beiden Enden ausgestattet. Im Vergleich zu den klobigeren JST-PH haben diese einen Abstand von 1mm statt 2mm, aber immer noch eine schöne Verriegelung Gefühl, während sie leicht zu stecken und zu entfernen.
Dieses Kabel kann mit Qwiic-Boards verwendet werden, um Sensoren und Treiber einfach an Boards mit 0,1" Buchsenleisten oder an lötfreie Breadboards anzuschließen. Bei Verwendung mit Qwiic sind die Farben:
- Rot- 3.3VDC Power
- Schwarz - Ground
- Blau- I2C SDA Data
- Gelb - I2C SCL Clock
Hinweis: Wir haben die Datenleitung mit Masse und Strom verschachtelt, um das Übersprechen zu reduzieren, aber beachten Sie, dass dieses Kabel für eine I2C-Verbindung sehr lang ist, so dass Sie Schwierigkeiten haben könnten, es mit 1MHz/800KHz oder sogar 400KHz Signalen zu verwenden. Versuchen Sie, den I2C-Takt zu verringern, wenn Sie Probleme mit der Verbindung oder den Daten bekommen.
