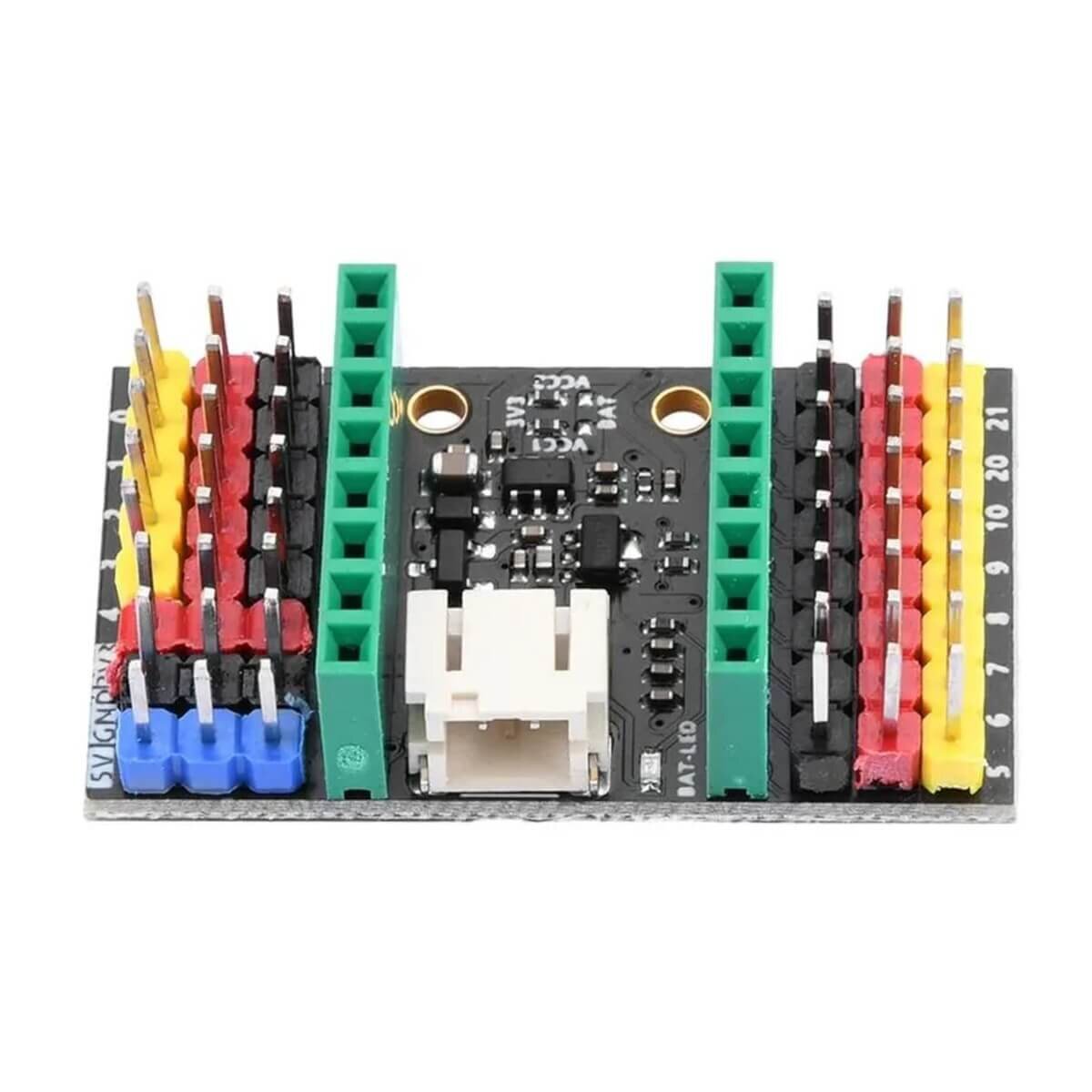

ESP32 Super Mini Erweiterungsplatine

Die ESP32 Super Mini Erweiterungsplatine bricht alle GPIOs des ESP32-C3 Super Mini auf ein breadboard-kompatibles Layout auf und ergänzt eine integrierte LiPo-Ladefunktion (3,7 V, PH2.0) sowie zwei umschaltbare Spannungsausgänge (VCC1/VCC2). ESP32 Super mini Microcontroller separat erhältlich.

SKU: SER571
Kategorie: ESP32
Hersteller: Sonstige

5,00 €

inkl. 20% USt. , zzgl.

46 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32 Super Mini module breakout expansion board

Mehr Pins, mehr Möglichkeiten, mehr Power. Das Breakout-Expansion-Board für das ESP32-C3 Super Mini verwandelt den winzigen Mikrocontroller in eine vollwertige Entwicklungsplattform – mit LiPo-Ladefunktion, Dual-Spannungsversorgung und direktem Zugriff auf alle GPIOs.

Alle 10 GPIOs zugänglich LiPo-Ladeeingang 3,7 V Dual VCC1 / VCC2 37,4 × 22,5 mm Plug & Play – kein Löten nötig

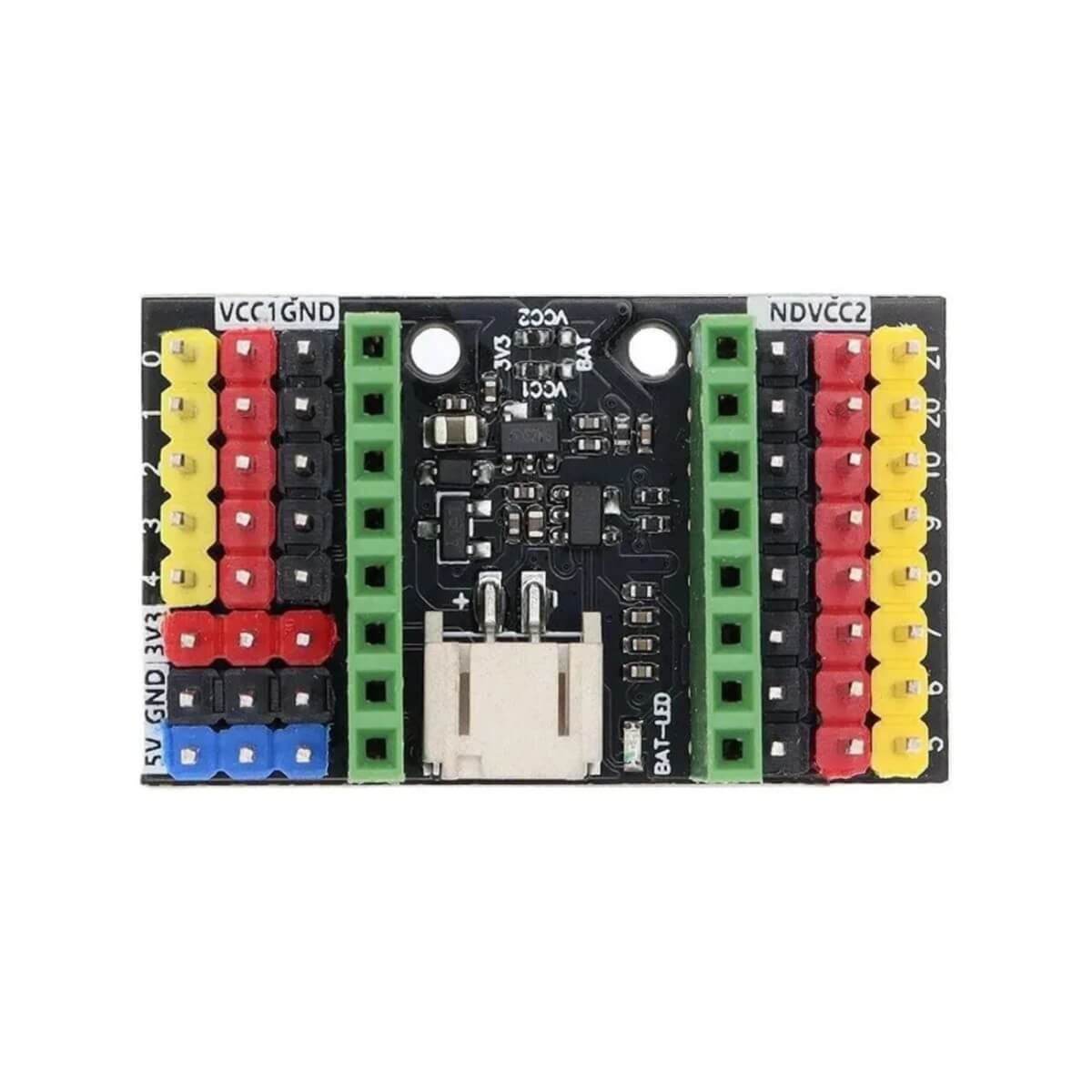

ESP32 Super Mini Erweiterungsplatine Übersicht — Die ESP32 Super Mini Erweiterungsplatine – klein genug für jedes Projekt, groß genug für echte Flexibilität.

Was ist die ESP32 Super Mini Erweiterungsplatine – und warum brauchst du sie?

Das ESP32-C3 Super Mini ist ein fantastischer kleiner Mikrocontroller. Aber so winzig er ist – genau darin liegt auch seine größte Einschränkung: Die Pins sitzen dicht an dicht, lassen sich schwer beschriften, und eine externe Batterie anschließen? Vergiss es. Das Expansion Board löst alle diese Probleme auf einen Schlag.

Die ESP32 Super Mini Erweiterungsplatine ist eine speziell entwickelte Erweiterungsplatine, die das C3 Super Mini-Modul aufnimmt und in eine vollwertige Entwicklungsplattform verwandelt. Du steckst das C3 Super Mini einfach auf – und hast sofort Zugriff auf alle 10 GPIOs über komfortable Steckbuchsen, eine integrierte LiPo-Ladefunktion, zwei separate Spannungsausgänge und klare Beschriftungen auf der Platine. Für Prototyping, für wearable Projekte, für smarte Gadgets.

Gut zu wissen Was ist ein Expansion Board / Breakout Board? Eine Erweiterungsplatine nimmt ein kompaktes Modul auf und „bricht" dessen Pins auf einen größeren, benutzerfreundlicheren Formfaktor auf (daher „Breakout"). Zusätzlich können Schutzschaltungen, Spannungsregler oder Ladeschaltungen integriert sein – genau das ist hier der Fall.

Stell dir vor: Du baust einen batteriebetriebenen Raumsensor. Das C3 Super Mini alleine hat keinen LiPo-Ladeeingang. Du müsstest einen separaten Ladechip kaufen, verdrahten und irgendwie in dein Gehäuse quetschen. Mit dem Expansion Board steckst du einfach einen PH2.0-Akku an – fertig. Laden erfolgt automatisch über USB-C, eine grüne LED zeigt dir den Ladestatus an.

ESP32 Super Mini Erweiterungsplatine mit aufgestecktem Modul — Das ESP32-C3 Super Mini aufgesteckt auf das Expansion Board – alle GPIOs sind jetzt bequem zugänglich.

Ein wichtiger Hinweis: Das Expansion Board ist kein eigenständiger Mikrocontroller – es enthält keinen Chip und keine eigene Programmierlogik. Es ist eine passive (und teilweise aktive) Erweiterungsplatine, die das ESP32-C3 Super Mini als Herzstück verwendet. Das C3 Super Mini-Modul wird separat erworben und aufgesteckt.

Technische Daten – was steckt im Expansion Board?

Das Expansion Board selbst bringt eine Reihe nützlicher Features mit, die das nackte C3 Super Mini nicht hat. Hier ein vollständiger Überblick:

Kompatibilität

ESP32-C3
Super Mini

Abmessungen

37,4 × 22,5
× 15,2 mm

Batterieanschluss

PH2.0
3,7 V LiPo

Ladung via

USB-C
(des C3 Mini)

Ladeanzeige

Grüne LED
(erlischt = voll)

Spannungsausgänge

VCC1 & VCC2
3,3 V (umschaltbar)

Zugängliche GPIOs

Alle 10
GPIOs des C3

Formfaktor

Breadboard-
kompatibel

Der ESP32-C3 Super Mini als Herzstück

Das Expansion Board ist auf das ESP32-C3 Super Mini ausgelegt. Dieses Modul basiert auf Espressifs ESP32-C3 Chip mit RISC-V Single-Core Architektur und bis zu 160 MHz Taktfrequenz. Es bringt Wi-Fi 802.11 b/g/n sowie Bluetooth 5.0 LE mit, hat 400 KB SRAM und 4 MB Flash-Speicher. Mit seinen Abmessungen von 22,5 × 18 mm ist es eines der kompaktesten ESP32-Boards am Markt.

ESP32-C3 vs. ESP32-S3 Der ESP32-C3 ist der sparsame, einfachere Bruder des S3. Er hat nur einen Kern (RISC-V statt Xtensa LX7), keine KI-Vektorinstruktionen und keinen nativen USB-OTG-Port. Dafür ist er etwas günstiger und verbraucht im Deep Sleep noch weniger Strom (~5 µA vs. ~8 µA). Für einfache IoT-Nodes und Sensor-Projekte ist er die ideale Wahl.

Die zwei Spannungsausgänge – VCC1 und VCC2

Das Expansion Board verfügt über zwei unabhängige Spannungsausgänge namens VCC1 und VCC2. Standardmäßig geben beide 3,3 V aus – passend für die meisten Sensoren und Module. Wer hingegen 3,7 V benötigt (z. B. direkt von der LiPo-Spannung), kann die Ausgangsspannung über eine Lötbrücke auf der Platine umschalten. Das gibt dir Flexibilität für unterschiedliche Peripheriegeräte.

Wichtig beim Umschalten auf 3,7 V Um VCC1 oder VCC2 auf 3,7 V umzustellen, muss der vorinstallierte 0-Ohm-Widerstand auf der entsprechenden Lötbrücke entfernt und durch eine Zinnbrücke ersetzt werden. Dieser Eingriff erfordert einen Lötkolben und etwas Erfahrung. Im Zweifelsfall lieber bei 3,3 V bleiben – daran laufen alle gängigen Sensoren problemlos.

Kommunikations-Schnittstellen des ESP32-C3

Das Expansion Board bricht alle verfügbaren Schnittstellen des C3 Super Mini auf dedizierte Pins auf:

Protokoll	Wofür verwendet?	Verfügbar?
SPI	Displays, SD-Karten, schnelle Sensoren	Ja, via GPIO
I2C	Sensoren, OLEDs, Echtzeituhr (RTC)	Ja, frei konfigurierbar
UART	Serielle Kommunikation, GPS-Module	GPIO20 (RX) / GPIO21 (TX)
ADC	Analoge Sensoren (Helligkeit, Temperatur…)	GPIO0–GPIO5
PWM	LED-Dimmen, Motoren, Servos	Alle GPIOs
USB CDC	Serieller Monitor, Firmware-Upload	Nativ via USB-C

Stromversorgung & LiPo-Ladefunktion – das Herzstück des Expansion Boards

Die integrierte Ladefunktion ist ohne Zweifel das wichtigste Feature dieses Expansion Boards. Sie macht das C3 Super Mini endlich tauglich für akkubetriebene Projekte – ganz ohne externe Ladeschaltung.

So funktioniert die LiPo-Ladefunktion

Das Board akzeptiert einen handelsüblichen 3,7-V-LiPo-Akku über den integrierten PH2.0-Stecker. Die Ladung erfolgt automatisch, sobald das Expansion Board per USB-C mit Strom versorgt wird – also zum Beispiel über dein Computer-USB-Port oder ein Netzteil. Eine grüne LED leuchtet während des Ladevorgangs. Erlischt sie, ist der Akku vollständig geladen.

Was ist ein PH2.0-Stecker? PH2.0 (auch JST-PH 2,0 mm genannt) ist ein kompakter Steckverbinder, der in kleinen LiPo-Akkus weit verbreitet ist – vor allem in RC-Modellen, Drohnen und Wearables. Der Abstand zwischen den Pins beträgt 2,0 mm. Viele günstige LiPo-Akkus mit 500 bis 2.000 mAh haben diesen Stecker bereits vorinstalliert.

Laufzeit-Beispiele mit LiPo-Akku

Der ESP32-C3 im normalen Betrieb mit WLAN aktiv verbraucht rund 23 mA. Mit einem 500-mAh-Akku wären das gut 20 Stunden Dauerbetrieb. Viel interessanter ist aber die Kombination mit Deep Sleep: Im Deep Sleep sinkt der Verbrauch des C3-Chips auf theoretisch ~5 µA. Ein Sensor, der nur alle paar Minuten aufwacht, Daten sendet und wieder schläft, läuft auf einer 1000-mAh-Zelle monatelang.

Normalbetrieb (WLAN aktiv)

~23 mA

Deep Sleep (Chip)

~5 µA

Batteriestecker

PH2.0 / JST

Max. Akku-Spannung

3,7 V LiPo

Praxis-Hinweis zum Stromverbrauch Die 5 µA gelten für den blanken ESP32-C3 Chip im Deep Sleep – ohne Board-Peripherie. Das vollständige Expansion Board verbraucht im Deep Sleep mehr, weil Power-LED, Spannungsregler und Ladeschaltung noch Strom ziehen. Für echte Low-Power-Projekte sollte man die Bordbeschriftung und den Ladechip im Auge behalten.

Deep Sleep aktivieren – einfaches Codebeispiel

Arduino / C++

// ESP32-C3 schläft 60 Sekunden, dann Neustart
#define SLEEP_SEC 60

void setup() {
  Serial.begin(115200);
  Serial.println("Wach! Messe Daten...");

  // ... hier dein Code: Sensor lesen, WLAN verbinden, Daten senden ...

  Serial.println("Gehe in Deep Sleep...");
  esp_sleep_enable_timer_wakeup(SLEEP_SEC * 1000000ULL);
  esp_deep_sleep_start(); // Ab jetzt schläft das Board
}

void loop() {
  // Wird nach Deep Sleep nicht mehr erreicht
}

GPIO-Zugriff – alle Pins auf einen Blick

Das vielleicht praktischste Feature des Expansion Boards: Alle zehn nutzbaren GPIOs des ESP32-C3 Super Mini sind auf gut zugängliche Pins herausgeführt. Kein Fummeln auf dem winzigen Original-Board mehr.

3,3 V Logikpegel! Der ESP32-C3 arbeitet mit 3,3 V Logikpegel. Schließe niemals direkt 5-V-Bauteile an die GPIO-Pins an – das kann das Modul dauerhaft beschädigen. Bei 5-V-Sensoren oder -Modulen immer einen Level Shifter verwenden.

Pin	GPIO	Funktionen	Hinweis
5V	–	Spannungseingang (USB-C)	Eingang, nicht Ausgang!
GND	–	Masse	Mehrfach verfügbar
3V3	–	3,3 V Ausgang	Max. ~300 mA
VCC1	–	3,3 V (umschaltbar auf 3,7 V)	Für Peripherie
VCC2	–	3,3 V (umschaltbar auf 3,7 V)	Für Peripherie
A0	GPIO0	ADC, PWM, Digital I/O	Safe to use
A1	GPIO1	ADC, PWM, Digital I/O	Safe to use
A2	GPIO2	ADC, PWM – Strapping-Pin	△ Beim Booten High halten
A3	GPIO3	ADC, PWM, Digital I/O	Safe to use
A4	GPIO4	ADC, PWM – JTAG MTMS	△ Mit Vorsicht verwenden
A5	GPIO5	ADC, PWM – JTAG MTDI	△ Mit Vorsicht verwenden
IO6	GPIO6	PWM – JTAG MTCK	△ Mit Vorsicht verwenden
IO7	GPIO7	PWM – JTAG MTDO	△ Mit Vorsicht verwenden
IO8	GPIO8	PWM – Blaue onboard LED	Strapping-Pin
IO9	GPIO9	PWM – Boot-Mode-Pin	△ Nur mit Vorsicht
IO10	GPIO10	PWM, Digital I/O	Safe to use
RX	GPIO20	UART0 RX	Bootloader / Debug
TX	GPIO21	UART0 TX	Bootloader / Debug

Vorsicht bei Strapping-Pins und JTAG-Pins

Strapping-Pins (GPIO2, GPIO8, GPIO9) werden beim Hochfahren vom ESP32-C3 ausgelesen, um den Boot-Modus zu bestimmen. Wenn du diese Pins verwendest, kann es unter Umständen zu Boot-Problemen kommen – besonders wenn dein angeschlossenes Bauteil beim Einschalten den Pin auf Low zieht. Verwende diese Pins nur dann, wenn du verstehst, was dabei passiert.

JTAG-Pins (GPIO4–GPIO7) sind intern mit dem Flash-Speicher und dem Debug-Interface verbunden. Sie funktionieren zwar als normale GPIOs, können aber bei manchen Konfigurationen unerwartetes Verhalten zeigen. Im Zweifel lieber GPIO0, GPIO1, GPIO3 oder GPIO10 verwenden – diese sind unbedenklich.

Empfehlung für Einsteiger Starte mit den sicheren Pins: GPIO0, GPIO1, GPIO3 und GPIO10. Diese haben keine Boot-Funktion, keine Flash-Verbindung und keine JTAG-Funktion. Damit bist du auf der sicheren Seite.

Erste Schritte: ESP32-C3 in Arduino IDE & PlatformIO einrichten

Das Expansion Board selbst braucht keine eigene Treiber-Installation – du richtest einfach das ESP32-C3 Super Mini als Ziel-Board ein. Hier die Schritt-für-Schritt-Anleitung für beide gängigen Entwicklungsumgebungen.

Option A – Arduino IDE 2.x (empfohlen für Einsteiger)

Schritt 1: Arduino IDE herunterladen
Lade die Arduino IDE 2 von arduino.cc/en/software herunter und installiere sie.

Schritt 2: ESP32-Paket hinzufügen
Öffne die Arduino IDE und geh zu Datei → Einstellungen. Füge folgende URL im Feld „Zusätzliche Boardverwalter URLs" ein:

URL

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Schritt 3: Board-Paket installieren
Öffne den Boardverwalter (Werkzeuge → Board → Boardverwalter), suche nach esp32 und installiere das Paket von Espressif Systems.

Schritt 4: Board auswählen
Geh zu Werkzeuge → Board → ESP32 Arduino und wähle ESP32C3 Dev Module.

Schritt 5: Einstellungen anpassen

Einstellung	Wert	Warum?
Board	ESP32C3 Dev Module	Passend für das C3 Super Mini
Flash Size	4 MB (32 Mb)	Entspricht dem verbauten Chip
Flash Mode	QIO 80 MHz	Optimale Flash-Geschwindigkeit
CPU Frequency	160 MHz	Volle Leistung
Upload Speed	921600	Schneller Upload

Schritt 6: Erster Upload – LED-Test
Verbinde das Expansion Board per USB-C mit deinem Computer. Wähle unter Werkzeuge → Port den richtigen Port. Die blaue LED auf GPIO8 kann direkt mit digitalWrite(8, HIGH) angesteuert werden.

Tipp: Bootloader Modus Erkennt die IDE das Board nicht? Halte den BOOT-Knopf auf dem C3 Super Mini gedrückt, drücke kurz RESET und lass BOOT los. Jetzt ist das Board im Bootloader-Modus und der Upload sollte funktionieren.

Option B – PlatformIO (empfohlen für Fortgeschrittene)

PlatformIO läuft als Erweiterung in Visual Studio Code und bietet bessere Code-Vervollständigung, integrierte Bibliotheksverwaltung und einfaches Projekt-Management.

platformio.ini

; ESP32-C3 Super Mini – PlatformIO Konfiguration
[env:esp32-c3-super-mini]
platform  = espressif32
board     = esp32-c3-devkitm-1
framework = arduino

; Exakte Hardware-Konfiguration für das C3 Super Mini
board_build.mcu        = esp32c3
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio
board_upload.flash_size = 4MB

Hinweis Es gibt (noch) keinen offiziellen Board-Eintrag „esp32-c3-super-mini" in PlatformIO. Der Eintrag esp32-c3-devkitm-1 ist ein passender generischer Ersatz und funktioniert in der Praxis einwandfrei.

Erster Sketch – blaue onboard LED blinken lassen

Das C3 Super Mini hat eine blaue LED auf GPIO8 (im Gegensatz zum S3 Super Mini mit seiner RGB-LED). Hier ein einfacher Blink-Sketch:

Arduino / C++

// Blaue onboard LED auf GPIO8 blinken lassen
#define LED_PIN 8   // GPIO der blauen LED

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // LED an
  delay(500);
  digitalWrite(LED_PIN, LOW);   // LED aus
  delay(500);
}

LED-Logik beim C3 Super Mini Bei manchen C3 Super Mini-Varianten ist die blaue LED invertiert geschaltet: LOW = LED an, HIGH = LED aus. Probiere einfach beide Werte aus, wenn die LED nicht wie erwartet reagiert.

Anwendungsbeispiele & Projektideen

Das Expansion Board öffnet eine ganz neue Welt von Projekten, die mit dem nackten C3 Super Mini alleine nur schwer umzusetzen gewesen wären. Hier einige Ideen:

Batteriebetriebener Raumsensor

Schließe einen BME280 (Temperatur, Luftfeuchtigkeit, Luftdruck) an I2C an, einen 1000-mAh-LiPo an den PH2.0-Anschluss, und programmiere einen Deep-Sleep-Zyklus von 5 Minuten. Das Board misst, sendet die Daten an dein Smart Home System (z. B. Home Assistant via MQTT) und schläft wieder. Die Ladung via USB-C funktioniert automatisch – einfach gelegentlich ans Ladekabel hängen.

Smarter Türklingel-Sensor

Ein Reed-Kontakt am Briefkasten, verbunden mit einem GPIO des Expansion Boards, weckt den ESP32-C3 auf, wenn Post eingeworfen wird. Eine WLAN-Verbindung wird kurz aufgebaut, eine Push-Benachrichtigung verschickt – fertig. Dank Deep Sleep und LiPo läuft das Ganze monatelang kabellos.

Prototyping-Plattform im Breadboard

Das Expansion Board ist breadboard-kompatibel. Steck es auf ein Standard-Breadboard, verbinde Sensoren und Module mit Jumperkabeln, und prototypiere dein nächstes Projekt ohne eine Zeile Lötzinn. Die klare Pinbeschriftung auf dem Board macht die Zuordnung einfach.

Tipp für Maker Das Expansion Board eignet sich hervorragend für ESPHome-Projekte in Home Assistant. Mit wenigen YAML-Zeilen wird der ESP32-C3 zu einem vollwertigen Smart-Home-Gerät – ohne eigene Firmware schreiben zu müssen.

Expansion Board vs. blankes C3 Super Mini – was passt wann?

Das Expansion Board ist kein Pflichtbestandteil für jeden Anwendungsfall. Hier eine ehrliche Übersicht, wann es sich lohnt und wann das blanke C3 Super Mini die bessere Wahl ist.

Dieser Artikel

C3 Super Mini + Expansion Board

Die vollständige Entwicklungsplattform

+ Alle GPIOs bequem zugänglich
+ Integrierte LiPo-Ladefunktion
+ Dual-Spannungsausgang VCC1 / VCC2
+ Breadboard-kompatibel
+ Klare Pin-Beschriftung
+ Ladeanzeige via grüner LED
~ Etwas größer (37,4 × 22,5 mm)
~ Höherer Gesamtpreis

Ideal für: Prototyping, Batterieprojekte, Smart-Home-Sensoren, alle Projekte mit mehreren angeschlossenen Sensoren oder Modulen.

ESP32-C3 Super Mini (allein)

Der kompakte Spezialist

+ Extrem kompakt (22,5 × 18 mm)
+ Günstigster Einstieg
+ Ideal für Endprodukte / Custom PCBs
– Kein LiPo-Ladeeingang
– Kein Breadboard-kompatibles Pinout
– Pins eng beieinander
~ Weniger komfortabel für Prototyping

Ideal für: Fertige Endprodukte, eigene PCB-Designs, Projekte mit sehr wenigen Bauteilen oder sehr engen Platzverhältnissen.

Kurz zusammengefasst

Kriterium	Mit Expansion Board	Ohne (blankes C3)
LiPo-Akku anschließbar	Ja, direkt (PH2.0)	Nein (externe Schaltung nötig)
Alle GPIOs zugänglich	Ja, komfortabel	Ja, aber eng
Breadboard-Nutzung	Problemlos	Möglich, aber fiddly
Dual-Spannungsausgang	Ja (VCC1 / VCC2)	Nein
Abmessungen	37,4 × 22,5 mm	22,5 × 18 mm
Preis	C3 + Board (~3–6 €)	C3 allein (~1–2 €)
Empfohlen für	Prototyping, IoT	Endprodukte, eigene PCBs

Unsere Empfehlung Einsteiger & Prototyper: Hol dir das C3 Super Mini zusammen mit dem Expansion Board – du wirst die Flexibilität sofort zu schätzen wissen.
Für Endprodukte: Wenn dein Design fertig ist, kannst du das nackte C3 Super Mini direkt auf eine eigene Platine löten – kein Expansion Board nötig.
Batterie-Projekte: Das Expansion Board ist hier unschlagbar – die integrierte Ladefunktion spart dir Zeit, Geld und Nerven.

Weiterführende Links & Ressourcen

Hier findest du die wichtigsten Ressourcen rund um das ESP32-C3 Super Mini und das Expansion Board:

Ressource	Link
ESP32-C3 Datasheet (Espressif)	espressif.com
C3 Super Mini Board Datasheet	artronshop.co.th
ESP32-C3 Arduino-Dokumentation	docs.espressif.com
ESPHome ESP32-C3 Support	esphome.io
PlatformIO Board-Registry	registry.platformio.org

Es gibt noch keine Bewertungen.

Kontaktdaten

E-Mail

Frage zum Artikel

Ihre Frage

GPSR – Produkthersteller (Kontaktdaten für GPSR):

Sonstige

GPSR – EU Verantwortliche Person:

Semaf Electronics – Fatih Orhan
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/Kontakt

GPSR – Wirtschaftsteilnehmer:

Semaf Electronics – Fatih Orhan
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/Kontakt

Hinweise zur sicheren Verwendung

Machen Sie sich vor der ersten Verwendung mit der beiliegenden Bedienungsanleitung vertraut.
Halten Sie sich bei Montage, Anschluss und Inbetriebnahme an die Vorgaben des Herstellers.
Setzen Sie das Produkt ausschließlich für den bestimmungsgemäßen Einsatzzweck ein.
Ein nicht bestimmungsgemäßer Gebrauch kann Personen- oder Sachschäden nach sich ziehen.
Für Kinder unter 8 Jahren ist das Produkt nicht geeignet.
Bei falscher Handhabung besteht Verletzungsgefahr.
Das Produkt erfüllt die einschlägigen Sicherheitsanforderungen der Europäischen Union.
Die Konformität wurde im Sinne der EU-Produktsicherheitsverordnung (GPSR) sichergestellt, die die Einhaltung aller maßgeblichen Sicherheitsanforderungen für Verbraucherprodukte gewährleistet.

Angaben zur Rückverfolgbarkeit

Zur Rückverfolgbarkeit trägt jedes Produkt eines oder mehrere der folgenden Kennzeichen:

eine CE-Kennzeichnung als Nachweis der Einhaltung der EU-Anforderungen an Sicherheit, Gesundheit und Umweltschutz;
eine eindeutige Serien- oder Chargennummer, die die Zuordnung ermöglicht und etwaige Rückrufe unterstützt;
Angaben zu Hersteller und Importeur als Anlaufstelle für Support- und Sicherheitsanfragen.

Vorfallmanagement und Meldewege

Sollte es wider Erwarten zu einem Problem mit einem Produkt kommen, greifen bei uns festgelegte Abläufe, um

Kundenreklamationen zeitnah zu bearbeiten,
schwerwiegende Vorfälle über das EU-Schnellwarnsystem Safety Gate (RAPEX) zu melden und
mit den zuständigen Marktüberwachungsbehörden zusammenzuarbeiten, um die Sicherheit der Verbraucher zu wahren.

Kontakt:

Kontaktformular: electronics.semaf.at/Kontakt
Telefon: +43 1 22 677 22

Zum Schutz unserer Kundinnen und Kunden erfüllt dieses Produkt die einschlägigen Vorschriften der Europäischen Union.

Cookiename	Beispielinhalt	Ablaufzeit
_ga_*	deleted	730 Tage
_ga	GA1.1.8643343795.1726666186	730 Tage

Montag	10:00 - 18:30
Dienstag	13:00 - 18:00
Mittwoch	10:00 - 18:00
Donnerstag	13:00 - 18:00
Freitag	10:00 - 18:00
Samstag	10:00 - 12:00
Sonntag	Geschlossen
