Beschreibung

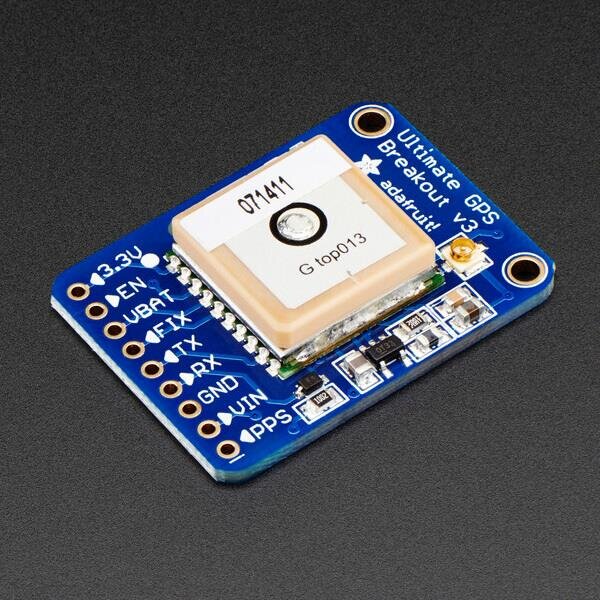

Neu! Version 3 wird mit dem neuesten Modul geliefert, das eine externe Antennenunterstützung und einen Impuls-pro-Sekunde-Ausgang hat!
Wir haben hier im Adafruit-Shop verschiedene GPS-Module, aber keines hat alle unsere Wünsche erfüllt - deshalb haben wir dieses kleine GPS-Breakout-Board entworfen. Wir glauben, dass dies das ultimative GPS-Modul ist, deshalb haben wir es so genannt. Es hat alles, was Sie wollen und mehr:
- -165 dBm Empfindlichkeit, 10 Hz Aktualisierungsrate, 66 Kanäle
- 5V-freundliches Design und nur 20mA Stromverbrauch
- Steckbrett-freundlich + zwei Montagelöcher
- RTC-Batteriekompatibel
- Eingebautes Datalogging
- PPS-Ausgabe bei Fix
- Interne Patch-Antenne + u.FL-Anschluss für externe aktive Antenne
- Fix-Status-LED
Das Breakout basiert auf dem MTK3339-Chipsatz, einem unkomplizierten, hochwertigen GPS-Modul, das bis zu 22 Satelliten auf 66 Kanälen verfolgen kann, einen ausgezeichneten hochsensiblen Empfänger hat (-165 dB Verfolgung!) und eine eingebaute Antenne. Es kann bis zu 10 Standortaktualisierungen pro Sekunde für High-Speed-Logging oder -Tracking durchführen. Der Stromverbrauch ist unglaublich niedrig, nur 20 mA während der Navigation.
Am besten von allem haben wir all die zusätzlichen Goodies hinzugefügt, die Sie sich je wünschen könnten: einen ultraniedrigen Abfallspannungsregler von 3,3 V, sodass Sie ihn mit 3,3-5 VDC versorgen können, 5 V-pegelsichere Eingänge, ENABLE-Pin, um das Modul mit einem beliebigen Mikrocontroller-Pin oder Schalter auszuschalten, einen Fußabdruck für eine optionale CR1220-Knopfzelle, um die RTC am Laufen zu halten und Warmstarts zu ermöglichen, sowie eine winzige, leuchtend rote LED. Die LED blinkt etwa 1 Hz lang, während sie nach Satelliten sucht, und blinkt alle 15 Sekunden einmal, wenn ein Fix gefunden wurde, um Strom zu sparen. Wenn Sie eine LED die ganze Zeit leuchten lassen möchten, bieten wir auch das FIX-Signal auf einem Pin an, sodass Sie eine externe LED anschließen können.
Zwei Funktionen, die bei der MTK3339-basierten Version 3 des Moduls wirklich herausstechen, sind die externe Antennenfunktionalität und die eingebaute Datenprotokollierungsfähigkeit. Das Modul verfügt über eine Standard-Keramikpatch-Antenne mit einer Empfindlichkeit von -165 dB, aber wenn Sie eine größere Antenne haben möchten, können Sie über den uFL-Anschluss jede 3V aktive GPS-Antenne anschließen. Das Modul erkennt die aktive Antenne automatisch und schaltet um! Die meisten GPS-Antennen verwenden SMA-Anschlüsse, sodass Sie vielleicht einen unserer uFL-auf-SMA-Adapter mitnehmen möchten.
Die andere coole Funktion des neuen MTK3339-basierten Moduls (die wir mit großem Erfolg getestet haben) ist die eingebaute Datenprotokollierungsfähigkeit. Da im Modul ein Mikrocontroller mit etwas leerem FLASH-Speicher vorhanden ist, ermöglicht die neueste Firmware das Senden von Befehlen zum internen Protokollieren in diesen FLASH. Das einzige, was zu beachten ist, ist, dass Sie einen Mikrocontroller benötigen, um den Befehl "Protokollierung starten" zu senden. Nachdem diese Nachricht gesendet wurde, kann der Mikrocontroller in den Schlafmodus wechseln und muss nicht mehr aufwachen, um mit dem GPS zu kommunizieren, um den Stromverbrauch zu reduzieren. Die Zeit, das Datum, Längen-, Breiten- und Höhendaten werden alle 15 Sekunden protokolliert und nur bei Vorliegen eines Fixes. Der interne FLASH kann etwa 16 Stunden Daten speichern, er fügt Daten automatisch hinzu, sodass Sie sich keine Sorgen machen müssen, versehentlich Daten zu verlieren, wenn die Stromversorgung unterbrochen wird. Es ist nicht möglich, zu ändern, was protokolliert wird und wie oft, da dies im Modul fest codiert ist, aber wir haben festgestellt, dass diese Anordnung viele der häufigsten Anforderungen an GPS-Datenprotokollierung abdeckt.
Wird mit einem vollständig montierten und getesteten Modul, einem Stück Header, das Sie zum Stecken auf einem Steckbrett löten können, und einem CR1220-Knopfzellenhalter geliefert. Eine CR1220-Knopfzelle ist nicht im Lieferumfang enthalten, aber wir haben sie im Shop, wenn Sie die RTC des GPS verwenden möchten
Wir haben eine schöne fancy Bibliothek für die GPS-Verwendung, mit Hintergrundparsen und der Möglichkeit, die eingebaute GPS-Datenprotokollierung (genannt LOCUS) zu setzen und abzufragen. Ein vollständiges Tutorial ist ebenfalls verfügbar, das viele Informationen über das Modul, die Verwendung des Datenloggers und mehr enthält
Technische Details:
- Satelliten: 22 Tracking, 66 Suche
- Patch-Antennengröße: 15 mm x 15 mm x 4 mm
- Aktualisierungsrate: 1 bis 10 Hz
- Positionsgenauigkeit: < 3 Meter (alle GPS-Technologien haben eine Genauigkeit von etwa 3 Metern)
- Geschwindigkeitsgenauigkeit: 0,1 Meter/s
- Warm-/Kaltstart: 34 Sekunden
- Aufnahmesensitivität: -145 dBm
- Verfolgungssensitivität: -165 dBm
- Maximale Geschwindigkeit: 515 m/s
- Vin-Bereich: 3,0-5,5 VDC
- MTK3339 Betriebsstrom: 25 mA Verfolgung, 20 mA Stromverbrauch während der Navigation
- Ausgabe: NMEA 0183, 9600 Baud Standard
- DGPS/WAAS/EGNOS unterstützt
- FCC E911-Konformität und AGPS-Unterstützung (Offline-Modus: EPO bis zu 14 Tage gültig)
- Bis zu 210 PRN-Kanäle
- Jammererkennung und -reduktion
- Multipfadetektion und -kompensation
Änderungsverlauf
- Ab dem 10. August 2014 versenden wir mit der Firmware v. 5632, die Höhenberechnungen und Stabilität verbessert. Es entspricht in allen anderen Funktionen und ist ein Austauschprodukt.
Details zur Breakout-Platine:
- Gewicht (ohne Knopfzelle oder Halterung): 8,5 g
- Abmessungen (ohne Knopfzelle oder Halterung): 25,5 mm x 35 mm x 6,5 mm / 1,0" x 1,35" x 0,25"
Downloads:
- MTK3329/MTK3339-Befehlssatzblatt zum Ändern der Fixdatenrate, Baudrate, Satzausgaben, etc.!
- LOCUS (eingebautes Datenprotokollierungssystem) Benutzerhandbuch
- Datenblatt für das PA6B (MTK3329) GPS-Modul selbst - verwendet in Version 1 dieses Moduls
- Datenblatt für das PA6C (MTK3339) GPS-Modul selbst - verwendet in Version 2 dieses Moduls
- Datenblatt für das PA6H (MTK3339) GPS-Modul selbst - verwendet in Version 3 dieses Moduls
- MT3339 GPS PC-Tool (nur für Windows) und das PC-Tool-Handbuch
- Mini GPS-Tool (nur für Windows)
