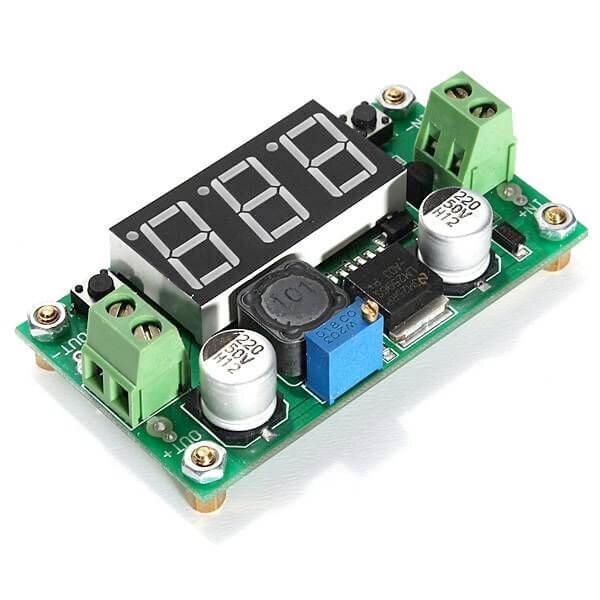

Spannungsregler 4V - 40V - LM2596

Name: Spannungsregler 4V - 40V - LM2596
Brand: Generic
SKU: SER00157
Price: 10.00 EUR
Availability: OutOfStock

Dieser Spannungsregler hat eine Eingangsspannung zwischen 4 - 40V und einen Ausgang zwischen 1,25 - 37V mit einem Strom von max. 2Ampere. Der Spannungsmessbereich liegt zwischen 0 und 40V mit einem Fehler von 0,1V. Das Gerät verfügt über eine Schutzfunktion gegen Verpolung am Eingang und Kurzschluss am Ausgang. Bei Überhitzung verfügt er über eine thermische Abschaltfunktion.

SKU: SER00157 Kategorie: Sensoren & Module Hersteller: Sonstige

10,00 €

inkl. 20% USt. , zzgl.

Nicht auf Lager

Dieser Spannungsregler hat eine Eingangsspannung zwischen 4 - 40V und eine Ausgangsspannung zwischen 1,25 - 37V mit einem maximalen Strom von 2 Ampere. Der Voltmeter-Bereich liegt zwischen 0 und 40V mit einem Fehler von 0,1V. Er verfügt über eine Funktion zum Schutz vor umgekehrter Polarität des Eingangs und Kurzschlussschutz des Ausgangs. Bei Überhitzung verfügt er auch über eine thermische Abschaltfunktion.

Funktionen

Eingangsspannungsbereich: 4 - 40V Gleichstrom
Ausgangsspannungsbereich: 1,25 - 37V Gleichstrom, einstellbar
Ausgangsstrom: 2A
Voltmeter-Bereich: 0 bis 40V, Fehler bei 0,1V
Schutz vor umgekehrter Polarität am Eingang
Eingebauter Ausgangskurzschlussschutz
Eingebaute thermische Abschaltfunktion
L x B x H = 6,1 * 3,4 * 12 cm
Gewicht: 22g
LED-Digital-Voltmeter-Röhre, die Genauigkeit ist einstellbar, kann auf Ihr Multimeter genau eingestellt werden.
Drücken Sie die rechte Taste, um anzuzeigen, ob die Eingangs- oder Ausgangsspannung angezeigt wird. Wenn die rechte "OUT" LED leuchtet, wird die Ausgangsspannung angezeigt, die linke "IN" LED zeigt die Eingangsspannung an.

Wie kann die Genauigkeit eingestellt werden?

Schritte zur Kalibrierung der Ausgangsspannung
1. Adjust die rechte Taste, damit die "OUT" LED leuchtet, das Voltmeter zeigt den Wert der Ausgangsspannung an; Drücken Sie die rechte Taste für mehr als 2 Sekunden, lassen Sie los, Voltmeter und "OUT" LED blinken synchron, so dass Sie in den Kalibrierungsmodus der Ausgangsspannung gelangen.
2. Drücken Sie die rechte Taste (normale Geschwindigkeit), der Spannungswert wird um eine Einheit erhöht; Drücken Sie die linke Taste, um eine Einheit zu verringern; Da eine Einheit weniger als 0,1V beträgt, zeigt das Voltmeter mindestens 0,1V an, daher müssen Sie 1-5 Mal hintereinander drücken, um die Änderung des Voltmeters um 0,1V zu sehen. Wie oft das Voltmeter um 0,1V wechselt, hängt von der aktuellen Anzeigespannung ab. Je höher die Spannung, desto weniger Druckvorgänge sind erforderlich.
3. Drücken Sie die rechte Taste für mehr als 2 Sekunden, lassen Sie los, um den Kalibrierungsmodus der Ausgangsspannung zu verlassen. Alle Parameter werden automatisch heruntergefahren, um Energie zu sparen.
Schritte zur Kalibrierung der Eingangsspannung
1. Stellen Sie die rechte Taste so ein, dass die "IN" LED leuchtet, das Voltmeter zeigt den Wert der Eingangsspannung an; Drücken Sie die rechte Taste für mehr als 2 Sekunden, lassen Sie los, Voltmeter und "IN" LED blinken synchron, so dass Sie in den Kalibrierungsmodus der Eingangsspannung gelangen.
2. Gleichmäßig mit der Methode zur Kalibrierung der Ausgangsspannung.

Hinweis: Einige Kunden berichten: "Das Modul kann nicht eingestellt werden, die Ausgangsspannung entspricht immer der Eingangsspannung." Wenn Sie dieses Problem haben, drehen Sie den Potentiometer mehr als 10 Umdrehungen gegen den Uhrzeigersinn, dann können Sie die Ausgangsspannung einstellen. Denn die werkseitige Standardausgangsspannung beträgt 20V.
