Beschreibung

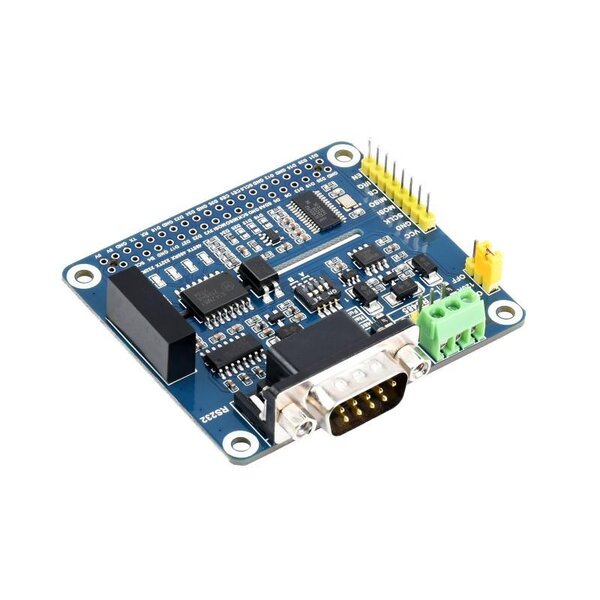

Der Konverter weist einen Raspberry-Pi-40PIN-GPIO-Erweiterungs-Header und unterstützt Boards der Raspberry-Pi-Serie. Er übernimmt das Kombinationsschema von SC16IS752, SP3485 und SP3232 und wandelt SPI in RS485 & RS232 um. Die integrierte, rückstellbare Sicherung und Schutzdioden sorgen für eine stabile Ausgabe von RS485-Strom und -Spannung, verhindern Überstrom sowie Überspannung und verbessern die Stoßfestigkeit. Der Onboard TVS (Transient Voltage Suppressor) kann Überspannungen und transiente Spitzenspannungen im Stromkreis effektiv unterdrücken, ist blitzsicher und antielektrostatisch. Enthält ebenfalls eine Breakout-SPI-Steuerstifte zum Verbinden mit Arduino und anderen Host-Steuerplatinen.
Spezifikationen
- UART-Erweiterungchip: SC16IS752
- Kommunikationsinterface: SPI
- RS485-Transceiver: SP3485
- RS485-Transceiver: SP3232
- Datenrate: bis zu 921600bps
- Betriebsspannung: 5V
- Größe der Befestigungsöffnung: 3.0mm
- Größe: 65mm × 56.5mm
