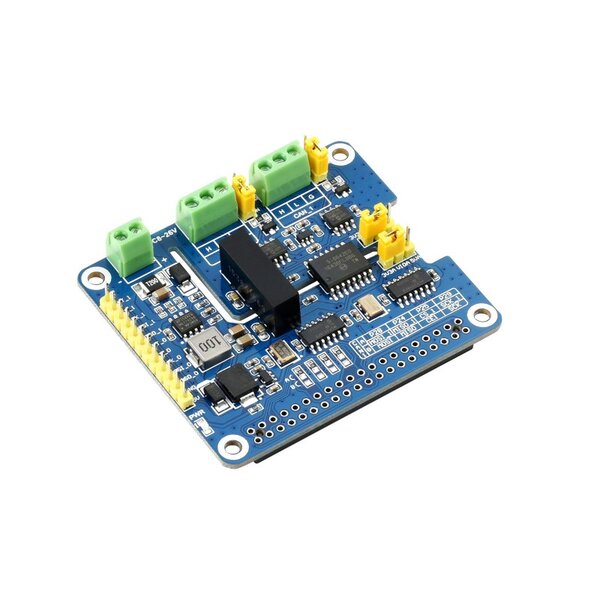

Der CAN FD HAT ist ein 2-Kanal CAN-Bus HAT für Raspberry Pi, der CAN FD (CAN mit flexibler Datenrate) unterstützt. Es aktiviert nicht nur das ursprüngliche CAN 2.0-Protokoll für Ihren Raspberry Pi, sondern auch die CAN FD-Erweiterung mit höherem Datendurchsatz. Dank Multi-Onboard-Schutzschaltungen, einschließlich 500 W Blitzschlag, ESD-Schutz, Kurzschlussschutz und galvanischer Trennung, wird die Kommunikation sicherer und zuverlässiger.
Eigenschaften
- Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Platinen der Raspberry Pi-Serie, Jetson Nano
- Unterstützt sowohl traditionelle CAN2.0- als auch CAN FD-Protokolle
- Breakout-SPI-Steuerpins zum Anschluss an Host-Steuerplatinen wie STM32/Arduino
- Elektrische Isolierung an Bord, bis zu 5KV isolierte Spannung, stabiler Betrieb, höhere Entstörungsfähigkeit
- Blitzschutz an Bord, ESD-Schutz, Kurzschlussschutz, sicherere Kommunikation
- Onboard-Spannungsübersetzer, wählen Sie 3.3V/5V Betriebsspannung durch Jumper
- Onboard 120O Abschlusswiderstand, konfiguriert durch Jumper
Spezifikationen
- CAN Controller: MCP2518FD
- Control Bus: SPI
- Schraubklemmen Eingangsspannung: DC 8~26V
- Logic level: 3.3V/5V
- CAN Empfänger: MCP2562FD
- Stromversorgung: Externe Stromversorgungsklemme OR Raspberry Pi
- Betriebsspannung: 5V
- Dimensionen: 65.0 × 56.5mm
