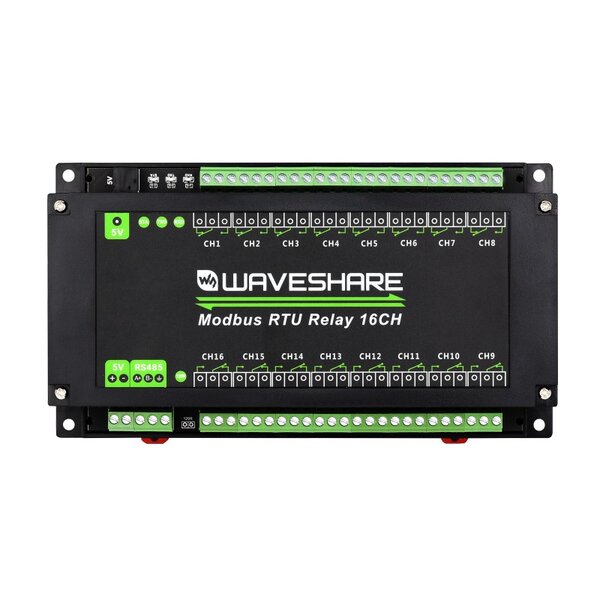

Modbus 16-Kanal Relaymodul RS485 Internface - mehrfacher Isolationsschutzschaltungen

Modbus 16-Kanal Relaymodul RS485 Internface - mehrfacher Isolationsschutzschaltungen - Ansicht 2

Modbus 16-Kanal Relaymodul RS485 Internface - mehrfacher Isolationsschutzschaltungen - Ansicht 3

Modbus 16-Kanal Relaymodul RS485 Internface - mehrfacher Isolationsschutzschaltungen

Name: Modbus 16-Kanal Relaymodul RS485 Internface - mehrfacher Isolationsschutzschaltungen
Brand: Waveshare
SKU: WS24921
Price: 60.00 EUR
Availability: InStock

Ein industrielles 16-Kanal Relaymodul, das über den RS485-Bus gesteuert wird und ein Modbus RTU-Protokoll verwendet. Es verfügt über eingebaute Schutzschaltungen der die Stromversorgungs isoliert, magnetische Isolierung, zurücksetzbare Sicherung, TVS-Diode, usw.

SKU: WS24921 HAN: 24921 Kategorie: Industriell Hersteller: Waveshare

60,00 €

inkl. 20% USt. , zzgl.

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Das Modbus RTU 16-Kanal Relaymodul ist benutzerfreundlich und aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ideal für industrielle Steuerungseinrichtungen und/oder Anwendungen mit hohen Kommunikationsanforderungen.

Konfigurierbare Adressen (1~255), mehrere Geräte können auf dem RS485 Bus kaskadiert werden.
Unterstützt die Flash-On-Off Funktion, indem Sie Argumente als Befehl übergeben. Dadurch kann das Relay für eine Weile eingeschaltet und dann automatisch ausgeschaltet werden.
Isolierte Stromversorgung bietet eine stabile isolierte Spannung und erfordert keine zusätzliche Stromversorgung.
Magnetische Isolation ermöglicht die Signalisolierung, bietet hohe Zuverlässigkeit, starke Störfestigkeit und geringen Stromverbrauch.
Integrierte zurücksetzbare Sicherung und die TVS Diode (Transient Voltage Suppressor) unterdrücken effektiv Spannungsspitzen und Transienten in der Schaltung und bieten Schutz vor Überstrom, Überspannung, Blitzschlag und elektrostatischer Entladung.
Der isolierte Optokoppler verhindert, dass das Relay von Hochspannungsschaltungen gestört wird.
Verfügt über einen dedizierten Relay Chip mit eingebautem Freilaufdiode Schutz, der die Treiberfähigkeit verstärkt und stabilisiert.
Umgekehrter Schutzschaltkreis verhindert, dass die Schaltung durch falsche Verbindungen versehentlich beschädigt wird.
Hochwertiges Relay, Kontaktbewertung: ≤10A 250VAC/30VDC.
Schienenmontiertes ABS-Gehäuse, einfach zu installieren und sicher zu verwenden.
3 LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus.

Spezifikationen

Betriebsspannung: 5V
Kommunikationsschnittstelle: RS485
Din Rail Gehäuse
Maße: 200 x 110.9 x 59.1
Baudraten: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
Standardkommunikationsformat: 9600, N, 8, 1 (Baudrate, Parität, Datenbits, Stopbits)
Relaykanäle: 16
Kontaktform: 1 Normal Open (1NO) und 1 Normal Closed (1NC)
Kommunikationsprotokoll: Standard Modbus RTU-Protokoll
RS485-Adresse: 1 bis 255
LED-Anzeigen:
- STA: MCU-Indikator, blinkt kontinuierlich, wenn der MCU normal funktioniert.
- TXD: TX-Indikator, leuchtet auf, wenn Daten gesendet werden.
- RXD: RX-Indikator, leuchtet auf, wenn Daten empfangen werden.

Dokumentation

Wiki: www.waveshare.com/wiki/Modbus_RTU_Relay_16CH
