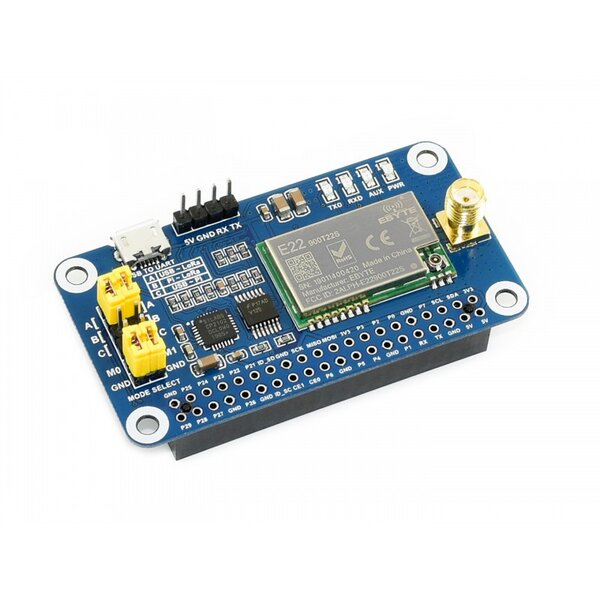

LoRa HAT for Raspberry Pi SX1262 868MHz Band

Das LoRa-HAT, basierend auf SX1262, deckt den Frequenzbereich von 868 MHz ab. Es ermöglicht Datenübertragungen von bis zu 5 km über die serielle Schnittstelle. Durch die Nutzung der LoRa-Ausbreitungsspektrum-Modulationstechnologie der neuen Generation beträgt die Kommunikationsentfernung des Moduls bis zu 5 km. Es unterstützt auch das automatische Wiederholen für eine längere Übertragung. Weitere Funktionen umfassen "Wake on Radio", drahtlose Konfiguration, Trägererkennung, Kommunikationsschlüssel usw.

30,00 €
inkl. 20% USt. , zzgl. Versand
3 auf Lager
Lieferdatum: 26.06.2024 - 28.06.2024 (Österreich - Ausland abweichend)
Nur noch 3 verfügbar
Beschreibung

Das LoRa HAT basierend auf dem SX1262 deckt den Frequenzbereich von 868 MHz ab. Es ermöglicht die Datenübertragung von bis zu 5 km über die serielle Schnittstelle.

Durch die Verwendung der LoRa-Spreizspektrum-Modulationstechnologie der neuen Generation beträgt die Kommunikationsentfernung des Moduls beeindruckende 5 km und unterstützt zudem die automatische Wiederholung für eine längere Übertragung. Weitere Funktionen umfassen das Wake on Radio, kabellose Konfiguration, Trägersensor, Kommunikationsschlüssel und mehr.

Verglichen mit normalen LoRa-Modulen erreicht das SX1262 LoRa HAT eine längere Kommunikationsentfernung, höhere Übertragungsraten, geringeren Verbrauch, bessere Sicherheit und weniger Störanfälligkeit. Es eignet sich für verschiedene Anwendungen wie industrielle Steuerung, Smart Home, Datensammlung usw.

Funktionen

  • Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Raspberry Pi Serienplatinen
  • Integrierter CP2102 USB-zu-UART-Konverter für serielle Fehlerbehebung
  • Bietet die UART-Steuerungsschnittstelle zur Verbindung mit Host-Platinen wie Arduino/STM32
  • 4x LED-Anzeigen zur einfachen Überprüfung des Modulstatus
  • LoRa-Spreizspektrum-Modulationstechnologie, bis zu 81 verfügbare Signalkanäle, längere Kommunikationsentfernung, robustere Störfestigkeit
  • Automatisierte mehrstufige Wiederholung für ultralange Reichweitenkommunikation, ermöglicht mehrere Netzwerke in derselben Region
  • Niedriger Energieverbrauch durch Funktionen wie Tiefschlaf und Wake on Radio, ideal für batteriebetriebene Anwendungen
  • Anpassbarer Kommunikationsschlüssel, der nicht wiederhergestellt werden kann, verbessert die Sicherheit von Benutzerdaten erheblich
  • Unterstützt LBT (Listen Before Talk), Überwachung des Signalchannel-Rauschens vor der Übertragung, verbessert die Erfolgsrate unter extremen Bedingungen
  • Unterstützt RSSI-Signalintensitätsanzeige zur Bewertung der Signalqualität und Netzwerktuning
  • Unterstützt drahtlose Parameterkonfiguration durch Senden von drahtlosen Befehls-/Datenpaketen zur Fernkonfiguration oder zum Abrufen der Modulparameter
  • Unterstützt Punkt-zu-Punkt-Übertragung, Broadcast, Überwachung des Signalchannels
  • Enthält Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)

Was ist an Bord?

SX1262 LoRa HAT Onboard-Ressourcen

  1. SX1262 LoRa-Modul
  2. 74HC125V: Spannungspegelübersetzer
  3. CP2102: USB-zu-UART-Konverter
  4. Raspberry Pi GPIO-Steckverbinder: zur Verbindung mit dem Raspberry Pi
  5. USB-zu-UART-Anschluss
  6. UART-Header: zur Verbindung mit Host-Platinen wie STM32/Arduino
  7. SMA-Antennenanschluss
  8. IPEX-Antennenanschluss
  9. Anzeigen:
    • RXD/TXD: UART RX/TX-Anzeige
    • AUX: Hilfsanzeige
    • PWR: Netzstatusanzeige
  10. UART-Auswahl-Jumper
    • A: Steuerung des LoRa-Moduls über USB-zu-UART
    • B: Steuerung des LoRa-Moduls über Raspberry Pi
    • C: Zugriff auf Raspberry Pi über USB-zu-UART
  11. LoRa-Modusauswahl-Jumper
    • M0 kurzschließen, M1 kurzschließen: Übertragungsmodus
    • M0 kurzschließen, M1 öffnen: Konfigurationsmodus
    • M0 öffnen, M1 kurzschließen: WOR-Modus
    • M0 öffnen, M1 öffnen: Tiefschlafmodus

Entwicklungsmaterialien

Wiki: www.waveshare.com/wiki/SX1262_868M_LoRa_HAT
