Witty Pi 3 Mini - Power Management - Realtime Clock

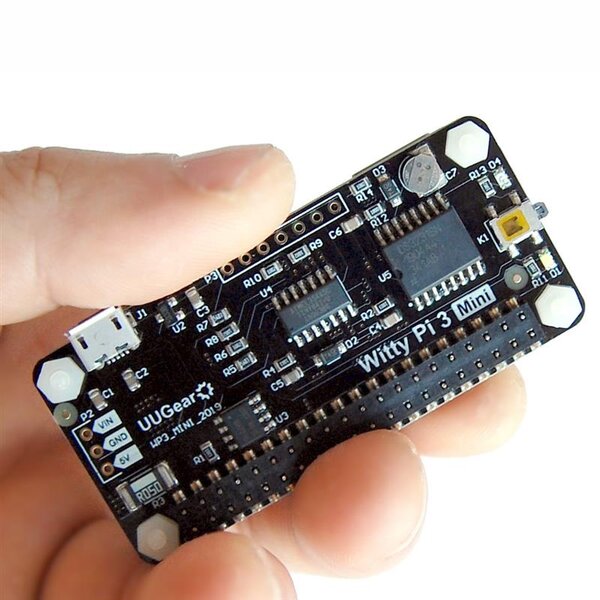

Witty Pi ist eine kleine elektronische Leiterplatte, die Ihrem Raspberry Pi Echtzeituhr und Energieverwaltung hinzufügen kann. Witty Pi 3 Mini ist ein neues Mitglied der dritten Generation von Witty Pi und hat eine pHAT-Form (Raspberry Pi Zero-Größe).

Nach der Installation von Witty Pi 3 Mini auf Ihrem Raspberry Pi erhalten Sie einige erstaunliche neue Funktionen:

• Sie können Raspberry Pi mit einem einzigen Tastendruck auf den Schalter ordnungsgemäß ein- und ausschalten
• Nach dem Herunterfahren werden der Raspberry Pi und alle USB-Peripheriegeräte vollständig abgeschaltet
• Raspberry Pi kennt die richtige Zeit, auch ohne auf das Internet zuzugreifen
• Raspberry Pi kennt die Temperatur dank des Sensors im RTC-Chip
• Sie können das Starten / Herunterfahren Ihres Raspberry Pi planen
• Sie können sogar ein Skript schreiben, um eine komplexe EIN / AUS-Sequenz zu definieren
• Überwachen Sie die externe Spannung und schalten Sie Ihren Raspberry Pi entsprechend ein / aus
• Witty Pi 3 Mini unterstützt alle Raspberry Pi-Modelle mit 40-poligem GPIO-Header, einschließlich A +, B +, 2B, Null, Null W, 3B, 3B +, 3A + und 4B

Witty Pi 3 Mini verwendet dieselbe Software wie Witty Pi 3. Sie müssen nur diese beiden Befehle in Ihrem Raspberry Pi ausführen, um die Software zu installieren:

Im Vergleich zu Witty Pi 3 verwendet Witty Pi 3 Mini denselben RTC-Chip (DS3231SN) und denselben Mikrocontroller (ATtiny841). Der Hauptunterschied besteht darin, dass der LDO-Spannungsregler (LM29150) nicht mit Witty Pi 3 Mini bestückt ist. Dies reduziert die Kosten für diejenigen, die dieses LDO nicht benötigen, und erleichtert auch die Integration eines anderen DC / DC-Moduls in Witty Pi 3 Mini.

Im Gegensatz zu Witty Pi 3, das eine 3-V-Knopfbatterie zum Abschalten der Stromversorgung verwendet, verwendet Witty Pi 3 Mini zu diesem Zweck einen Superkondensator (0,08 F oder 80000 uF).

Weitere Informationen finden Sie in der Bedienungsanleitung: http://www.uugear.com/doc/WittyPi3Mini_UserManual.pdf

Jedes Witty Pi 3 Mini-Paket enthält:

• 1x Witty Pi 3 Mini Board
• 4x M2,5 x 10 mm Kunststoffschraube
• 4x 4 mm Abstandhalter
• 4x M2.5 Kunststoffmutter

Spezifikationen

• Dimension: 65mm x 30mm x 4mm
• Micro Controller: ATtiny841(datasheet)
• Realtime Clock: DS3231SN (datasheet)
• LED Indikatoren
  • Rote LED: Leuchtet auf, wenn der Raspberry Pi mit Strom versorgt wird
  • Weiße LED: Leuchtet einige Sekunden lang auf, wenn ein Befehl zum Herunterfahren empfangen wird, oder blinkt, wenn das Gerät in Bereitschaft ist
• Konnektoren:
  • 20 x 2 aufgelötete Header mit 2,54 mm Abstand und 2 mm Kunststoffhöhe
  • Micro-USB-Buchse als 5-V-DC-Eingang
  • Unbestückter 7-poliger Header zur Erweiterung oder Integration.
  • Unbestückter 3-poliger Header / Stecker für VIN, GND und 5V.
• Timekeeping: Verwendet wird eine 0,08F-Superkondensators als zeithaltende Stromquelle. Ermöglicht eine Zeitersparnis von ca. 17 Stunden.
• Eingangsspannung: DC 5V (via micro USB). Possible to connect external DC/DC converter (not included) and also have VIN monitored.
• Ausgangsstrom: Bis zu 2,5 A für Raspberry Pi und seine Peripheriegeräte. Bei Verwendung eines externen DC / DC-Wandlers wird der Ausgangsstrom auch durch die Fähigkeit des DC / DC-Wandlers begrenzt.
• Standby Strom: ~1mA
• Betriebstemperatur: -30?~80? (-22F~176F)
• Lagertemperatur: -40?~85? (-40F~185F)
• Feuchtigkeit: 0 ~ 80% rF, keine Kondensation

Firmware und Software

Witty Pi 3 Mini verwendet dieselbe Firmware und Software wie Witty Pi 3.

Der Quellcode der Firmware und Software finden Sie auf Github: https://github.com/uugear/Witty-Pi-3

Zeitplan Script Generator

Sie können den Web App verwenden, um das Zeitplanskript für Witty Pi zu erstellen und zu debuggen.
