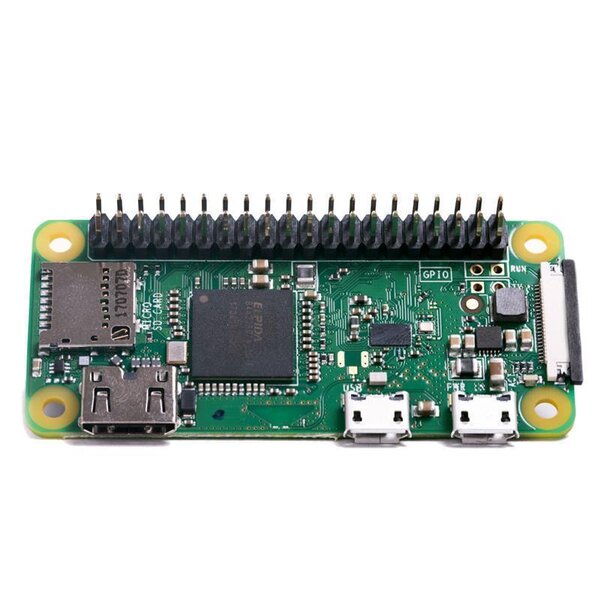

Raspberry Pi Zero WH

Schnell können auch komplexere Aufgaben gelöst werden.

Die Inbetriebnahme gestaltet sich sehr einfach:

1) Image (Raspbian Buster Lite) von https://www.raspberrypi.org herunterladen
2) Eine Micro-SD Karte damit beschreiben
3) Eine leere Datei ssh auf dem Boot-Medium erzeugen
4) Die Datei “wpa_supplicant.conf” mit folgendem Inhalt erzeugen:

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev

update_config=1

country=AT

network={

ssid=your_ssid

psk=your_pwd

key_mgmt=WPA-PSK

}

your_ssid und your_pwd sind entsprechend anzupassen

5) SD-Karte in den Raspberry Pi Zero stecken und los geht es
6) Nun kann man auf dem Board mittels SSH einloggen:
ssh raspberrypi.local -lpi

Als ersten Test wollte ich nun eine extern angeschlossene LED zum Blinken bringen.
Das Raspbian Buster Lite beitet schon fast alle Mittel, die dazu benötigt werden.
Für den Test habe ich Python verwendet.

Für den Zugriff auf die IO-Ports habe ich gpiozero installiert.
Siehe: https://gpiozero.readthedocs.io/en/stable/installing.html

~~~~~~~~~~~~~~~~~~~~~~~~~~~ Code ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
#!/usr/bin/env python3
# simple demo for python3 on rpi zero
from gpiozero import LED
from time import sleep

print(gpiozero led demo)

red = LED(17) # das ist Pin 11 auf der Steckerleiste

while (True):
red.on()
sleep(.1)
red.off()
sleep(1)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Über Python lassen sich auch I²C und SPI Bausteine ganz leicht ansprechen.

Hier noch ein Beispiel für den SPI-Bus:

~~~~~~~~~~~~~~~~~~~~~~~~~~~ Code ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
#!/usr/bin/env python
# simple test for using SPI on raspi
#
# cabling: MISO GPIO 09 PIN 21
# MOSI GPIO 10 PIN 19
# SCK GPIO 11 PIN 23
# CS0 GPIO 08 PIN 24
# CS1 GPIO 07 PIN 26
#
# spi.open(0,0) opens spi-bus 0 with CS0
# spi.open(0,1) opens spi-bus 0 with CS1
# spi.close() closes the spi-bus
# spi.readbytes(len) reads len bytes
# spi.writebytes([array of bytes]) sends byte-array to spi-slave
# spi.xfer([array of bytes]) sends byte-array, activates CS for each byte
# spi.xfer2([array of bytes]) sends byte-array, CS stays active
#

import spidev

print(simple SPI test)

spi = spidev.SpiDev()
spi.open(0,0)
spi.max_speed_hz = 250000

# schreibe 1 byte auf den SPI Bus
b = [0xAA]
spi.xfer(b)

# lese 10 bytes vom SPI Bus
print read bytes from spi slave: , spi.readbytes(10)

spi.close()
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Für Python und I²C muss noch folgendes installiert werden:
sudo apt-get install python-smbus

Zum Schluss kann ich noch berichten, dass der Anschluss eines I2S Audio DAC/ADC Boards (Wolfson WM8371 Chip) auch gelungen ist. Dieser Chip ermöglicht nicht nur Wiedergabe, sondern auch die Aufnahme von Audio Signalen in HiFi Qualität.

Dies unterstreicht nochmal die Vielseitigkeit und Leistungsfähigkeit des Raspberry Pi Zero Boards!

Viel Spaß beim Experimentieren!

Gerhard Chvatal
OE1GCA Gerhard C., 29.03.2020

Toller shop und tolle Produkte, Pi zero funktioniert wie er soll. Man sollte sich allerdings im klaren darüber sein, dass die Anschlüsse beim Zero alle ebenfalls Mini sind. Also gleich die nötigen Adapter dazubesorgen.

Daniel H., 14.12.2020
