Beschreibung
Beschreibung

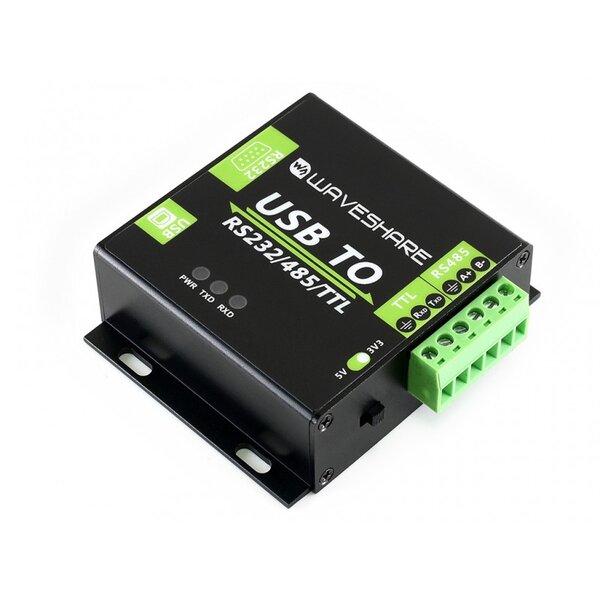

Dies ist ein industrieller USB-zu-RS232 / 485 / TTL-isolierter Konverter mit originalem FT232RL im Inneren. Es verfügt über eingebettete Schutzschaltungen wie Leistungsisolation, ADI-Magnetisolation und TVS-Diode usw. Darüber hinaus verfügt der USB TO RS232 / 485 / TTL über ein Gehäuse aus Aluminiumlegierung, wodurch er solide und langlebig ist.
Der USB TO RS232 / 485 / TTL ist sehr einfach zu bedienen und wird ohne Verzögerung vollautomatisch empfangen. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuergeräte und / oder Anwendungen mit hohen Kommunikationsanforderungen.
- USB ZU RS232, USB ZU RS485, USB ZU TTL (UART)
- Nehmen Sie original FT232RL an, schnell kommunizierend, stabil und zuverlässig, bessere Kompatibilität
- Die integrierte Isolation der Unibody-Stromversorgung liefert eine stabile isolierte Spannung und benötigt keine zusätzliche Stromversorgung für die isolierte Klemme
- Die integrierte Unibody-Magnetisolation ermöglicht Signalisolation, hohe Zuverlässigkeit, starke Entstörungsfreiheit und geringen Stromverbrauch
- Onboard-TVS (Transient Voltage Suppressor) zur wirksamen Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzfest und antielektrostatisch
- Integrierte Sicherungs- und Schutzdioden zur Selbstwiederherstellung sorgen für strom- / spannungsstabile Ausgänge, bieten Überstrom- / Überspannungsschutz und verbessern die Stoßfestigkeit
- Die vollautomatische Transceiver-Schaltung ohne Verzögerung stellt sicher, dass der USB-Anschluss schnell und stabil mit verschiedenen Schnittstellen kommuniziert, ohne sich gegenseitig zu stören
- An Bord des seriellen TTL-Spannungswandlers mit 3,3 V / 5 V konfigurieren Sie den TTL-Pegel über einen Schalter
- Gehäuse aus Aluminiumlegierung mit Sandstrahlen und anodischer Oxidation, CNC-Prozessöffnung, solide und langlebig
- 3 LEDs zur Anzeige des Stromversorgungs- und Transceiverstatus
- Hochwertige USB-B- und RS232-Anschlüsse, reibungsloses Stecken / Ziehen
- Produkt Typ: Industrieller optisch isolierter Konverter
- Baudrate: 300-921600bps
- Host port: USB
- Geräte port: RS485/RS232/TTL
- USB:
- Betriebsspannung: 5V
- Connector: USB-B
- Schutz: 200mA Selbstwiederherstellungssicherung, isolierter Ausgang
- Übertragungsentfernung: ~5m
- RS485:
- Connector: Screw terminal
- Pins: A+, B-, GND
- Richtungssteuerung: Automatische Hardware-Steuerung
- Schutz: 600 W blitz- und Überspannungsschutz, 15 kV ESD-Schutz (reservierte 120 R Ausgleichswiderstand-Lötpads)
- Übertragungsentfernung: ~1200m
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden)
- RS232:
- Connector: DR9 male
- Schutz: TVS-Diode, Überspannungsschutz, ESD-Schutz
- Übertragungsentfernung: ~ 15m
- Übertragungsmodus: Punkt zu Punkt
- TTL (UART):
- Betriebsspannung: 3.3V/5V
- Connector: Screw terminal
- Pins: TXD, RXD, GND
- Schutz: Klemmschutzdiode, Überspannungs- / Negativspannungsschutz, Stoßfestigkeit
- Übertragungsmodus: Punkt zu Punkt
- LED indicators:
- PWR: rote Stromanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
- TXD: Grüne TX-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
- RXD: Blaue RX-Anzeige, leuchtet auf, wenn die Geräteports Daten zurücksenden
- Betriebsumgebung:
- Temperatur: -15? ~ 70?
- Feuchtigkeit: 5%RH ~ 95%RH
- Betriebssysteme: Windows 10 / 8.1 / 8 / 7 / XP
