Beschreibung

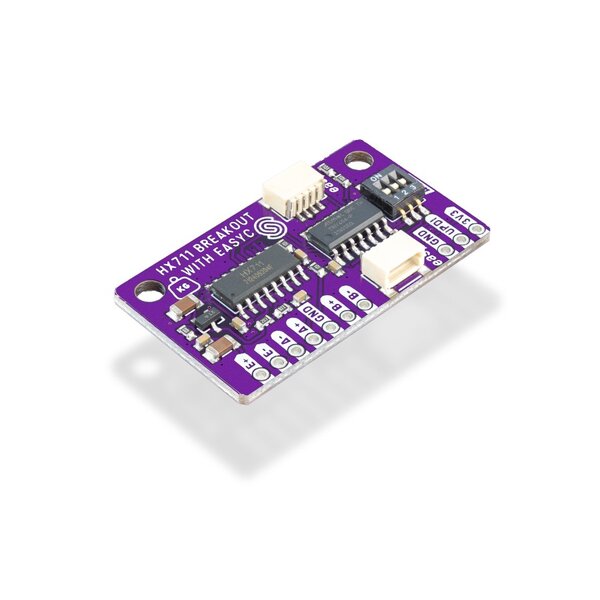

Der HX711 ist ein vielseitiger Lastzellenverstärker, der weit verbreitet in Anwendungen zur präzisen Gewichtsmessung eingesetzt wird. Er wandelt analoge Signale in digitale Werte um und eignet sich perfekt zur Integration in Mikrocontroller, Dasduino-Boards und andere digitale Systeme.
Dieser Verstärker verfügt über einen 24-Bit Analog-Digital-Wandler (ADC) für hochauflösende und genaue Messungen. Er unterstützt differentielle Eingangssignale und bietet zwei Kanäle, die die gleichzeitige Verbindung von zwei Lastzellen ermöglichen. Diese Funktion ermöglicht die Messung von Einzel- und Mehrfach-Lastzellensystemen und erweitert damit seinen Anwendungsbereich.
Der HX711 enthält einen integrierten Spannungsregler, der eine stabile Versorgungsspannung für die Lastzellen gewährleistet und genaue und zuverlässige Messungen sicherstellt. Er arbeitet mit einer niedrigen Betriebsspannung, typischerweise zwischen 2,6 V und 5,5 V, und ist somit mit verschiedenen Stromquellen kompatibel.
Merkmale
- ADC-Typ: HX711
- Datenstromlänge: 24-Bit
- Eingangsspannung: 2,6 V bis 5,5 V
- IC OnBoard: ATTiny404
- 2 Montagelöcher
- Abmessungen: 38 × 22 mm
