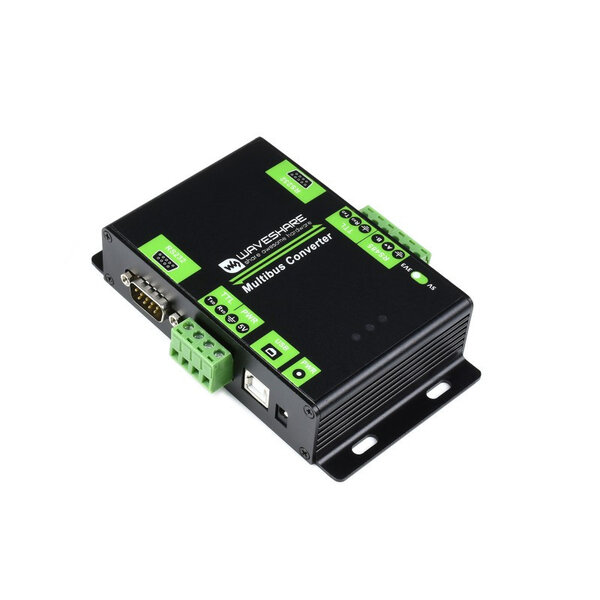

Industrieller USB Schnittstellenwandler für RS232 RS485 und TTL mit galvanischer Isolation

Industrieller USB Schnittstellenwandler für RS232 RS485 und TTL mit galvanischer Isolation - Ansicht 2

Industrieller USB Schnittstellenwandler für RS232 RS485 und TTL mit galvanischer Isolation - Ansicht 3

Industrieller USB Schnittstellenwandler für RS232 RS485 und TTL mit galvanischer Isolation

Name: Industrieller USB Schnittstellenwandler f&uuml;r RS232 RS485 und TTL mit galvanischer Isolation
Brand: Waveshare
SKU: WS21411
Price: 34.00 EUR
Availability: InStock

Industrieller galvanisch isolierter Multi Bus Konverter für USB, RS232, RS485 und TTL mit FT232RL Chip, integrierter Signal und Stromisolierung sowie umfassenden Schutzschaltungen für zuverlässige industrielle Kommunikation.

SKU: WS21411 HAN: 21411 Kategorie: Sensoren & Module Hersteller: Waveshare

34,00 €

inkl. 20% USt. , zzgl.

1 stück Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

stück

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Produkteigenschaften

Konvertierung zwischen USB, RS232, RS485 und TTL Schnittstellen
Original FT232RL USB UART Chip für stabile und kompatible Kommunikation
Integrierte galvanische Stromversorgungs und Signaltrennung
TVS Schutz gegen Überspannung und transiente Spannungsspitzen
Resettable 200mA Sicherung sowie Überstrom und Verpolschutz
Umschaltbarer TTL Pegel 3,3V oder 5V
Automatische Richtungssteuerung bei RS485
Robustes Aluminiumgehäuse mit oxidierter Oberfläche

Technische Daten

Datenrate 300 bis 921600 bps
RS232 zu RS232 300 bis 600000 bps
RS485 Mehrpunktbetrieb bis zu 32 Teilnehmer
Betriebsspannung USB 5V
Betriebstemperatur minus 25 Grad bis 85 Grad Celsius
Luftfeuchtigkeit 5 Prozent bis 95 Prozent
Unterstützte Betriebssysteme Windows 11 10 8.1 8 7 XP

Schnittstellenstruktur

Gruppe A USB B, RS232 DB9 male, TTL TXD RXD GND 5V
Gruppe B RS485 A Plus B Minus GND, RS232 DB9 male, TTL TXD RXD GND
Kommunikation ausschließlich zwischen Gruppe A und Gruppe B
Gleichzeitiges Senden innerhalb derselben Gruppe nicht möglich
Gleichzeitiges Empfangen zulässig

Schutzmechanismen

TVS Dioden für ESD und Überspannungsschutz
Überstrom und Überspannungsschutzschaltungen
Hohe Störfestigkeit für industrielle Anwendungen
Galvanische Isolation zur Vermeidung von Potentialunterschieden

Anwendungsbereiche

Industrieautomation und Steuerungssysteme
SPS Kommunikation
Serielle Gerätekonfiguration und Diagnose
RS485 Netzwerke in Gebäude und Energietechnik

Dokumente

Produkt Wiki

Mehr Information

Produkt Seite
