Beschreibung

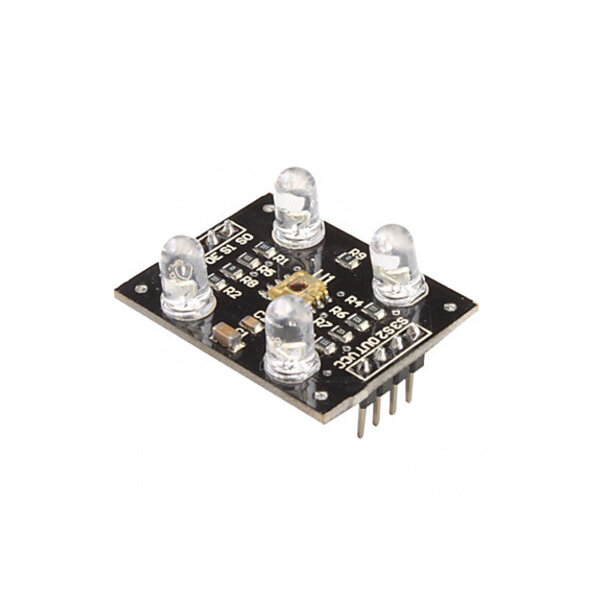

Der TCS2300-Farbsensor ist ein kompletter Farbdetektor, der einen TAOS TCS2300 RGB-Sensorchip und 4 weiße LEDs enthält. Der TCS2300 kann eine nahezu unbegrenzte Palette von sichtbaren Farben erkennen und messen. Anwendungen umfassen das Lesen von Teststreifen, das Sortieren nach Farben, Umgebungslichterkennung und Kalibrierung sowie Farbanpassung, um nur einige zu nennen.
Der TCS2300 verfügt über ein Array von Fotodetektoren, jeder mit einem roten, grünen oder blauen Filter oder ohne Filter (klar). Die Filter jeder Farbe sind gleichmäßig über das Array verteilt, um Ortsbias unter den Farben zu eliminieren. Intern im Gerät befindet sich ein Oszillator, der ein quadratisches Ausgangssignal erzeugt, dessen Frequenz proportional zur Intensität der gewählten Farbe ist.
Spezifikation
- Stromversorgung: (2,7V bis 5,5V)
- Schnittstelle: Digital TTL
- Hochauflösende Umwandlung der Lichtintensität in Frequenz
- Programmierbare Farb- und Vollausgangsfrequenz
- Stromsparfunktion
- Kommuniziert direkt mit dem Mikrocontroller
- Größe: 28,4_28,4mm
