Beschreibung
Das 3,5 Zoll TFT Touch Display mit ESP32 von Makerfabs ist großartig, aber die Bildwiederholrate war immer ein Problem. Einige Kunden haben eine schnellere Anzeige gewünscht. Das ESP32 S2 Parallel TFT bietet eine viel höhere Bildwiederholrate, aber der Nachteil ist das Fehlen von Bluetooth.
Deshalb stellen wir das neueste ESP32 S3 Parallel TFT vor. Im Vergleich zur S2 Version verfügt es nicht nur über mehr SRAM und ROM, sondern auch über Bluetooth 5.0, wodurch es sich für Anwendungen wie lokale Überwachung und Steuerung eignet.
Dieser ESP32 Serienvergleich zeigt die klaren Unterschiede zwischen ESP32, S2, S3 und der C Serie.
Spezifikationen:

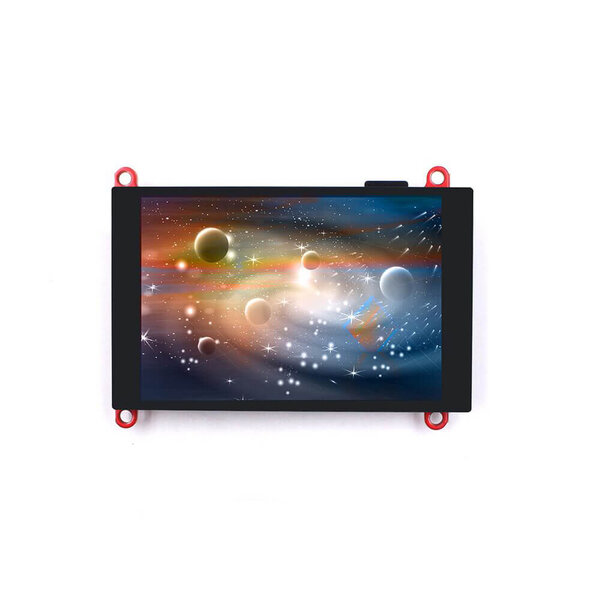

Dieses 3,5" 320x480 TFT LCD verwendet den ILI9488 Treiber und kommuniziert über eine 16 Bit Parallel Schnittstelle mit dem ESP32 S3. Die Hauptuhr kann bis zu 20 MHz erreichen, wodurch die Anzeige für Videoanzeigen ausreichend flüssig ist. Siehe Video unten.
Ähnlich wie bei der S2 Version gibt es 2 Onboard Mabee Pins (ein I2C und ein GPIO) mit Breakout Steckverbindern, die es ermöglichen, das ESP32 S2 Display mit Sensoren und Aktuatoren zu verbinden und so für IoT Anwendungen geeignet zu machen.
Funktionen:
- Controller: ESP32 S3 WROOM 1, PCB Antenne, 16MB Flash, 2MB PSRAM, ESP32 S3 WROOM 1 N16R2
- Wireless: WiFi & Bluetooth 5.0
- LCD: 3,5 Zoll TFT LCD
- Auflösung: 480*320
- Farbe: RGB
- LCD Schnittstelle: 16 Bit parallel
- LCD Treiber: ILI9488
- Touch Panel: Kapazitiv
- Touch Panel Treiber: FT6236
- USB: Dual USB Type C (einer für USB zu UART und einer für native USB)
- UART zu UART Chip: CP2104
- Stromversorgung: USB Type C 5.0V (4.0V~5.25V)
- Taste: Flash Taste und Reset Taste
- Mabee Schnittstelle: 1*I2C, 1*GPIO
- Backlight Controller: Ja
- MicroSD: Ja
- Arduino Unterstützung: Ja
- Type C Power Delivery: Nicht unterstützt
- Betriebstemperatur: 40℃ bis +85℃
- Abmessungen: 66 mm x 84,3 mm x 12 mm
- Gewicht: 52 g
Anwendungsfälle:
- Lokale Überwachung: Nutzen Sie die hohe Bildwiederholrate und die Bluetooth Konnektivität für Echtzeit Überwachungs und Steuerungsanwendungen.
- IoT Display Projekte: Erstellen Sie flüssige Videoanzeigen für verschiedene IoT Projekte mit der schnellen parallelen Schnittstelle.
- Industrielle Steuerung: Verwenden Sie das robuste Design und den weiten Betriebstemperaturbereich für industrielle Steuerungssysteme.
- Prototyping: Prototypisieren und testen Sie schnell neue IoT Lösungen mit der Open Source Hardware und Arduino Unterstützung.
