Beschreibung

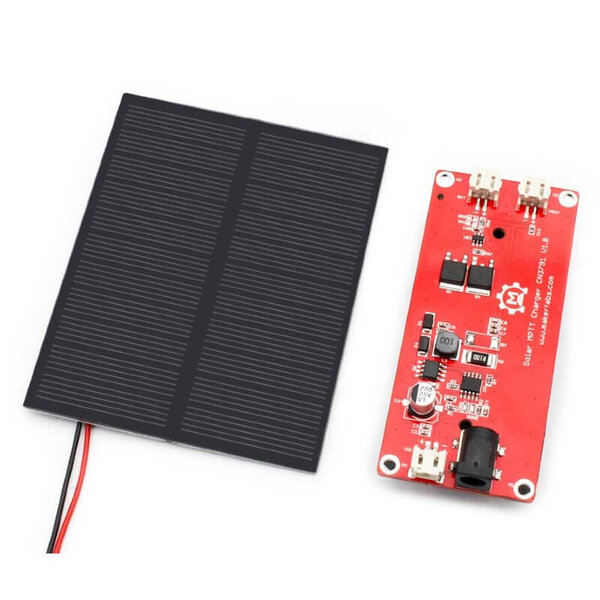

Das "Solar Power Manager Module mit MPPT Solar Panel" von Makerfabs ist eine vielseitige und zuverlässige Lösung zur Stromversorgung von 3.7V-Systemen, ideal für Anwendungen in der Landwirtschaft und anderen langfristigen Projekten.
Dieses Modul wird mit einem 1W 5.5V Solarpanel geliefert, das unter optimalen Bedingungen bis zu 160mA liefern kann. Es verfügt über zwei 18650-Zellenhalter, die parallel auf der Platine verbunden sind, sodass je nach Bedarf eine oder zwei Batterien installiert werden können. Für Anwendungen mit einem durchschnittlichen Strombedarf von weniger als 20mA ist das Standard-Solarpanel ausreichend; bei höheren Stromanforderungen kann ein größeres Solarpanel verwendet werden.
Das MPPT (Maximum Power Point Tracking) Ladegerät sorgt für maximale Effizienz, indem es die optimale Lade-Spannung und Stromstärke verfolgt. Das Modul kann auch über einen 5V~28V DC-Eingang als Standard-LiPo-Batterieladegerät aufgeladen werden. Es liefert eine stabile 3.7V-Ausgangsspannung mit einem 2.0mm Anschluss und beinhaltet eine Schutzschaltung (BMS).
Bitte beachten Sie, dass zur Aktivierung des BMS nach dem Einbau einer LiPo-Batterie ein Ladevorgang erforderlich ist, um den Batterieausgang zu normalisieren.
Eigenschaften:
- Unabhängiges Li-Ionen-Batterieladegerät mit Photovoltaikzellen-MPPT-Funktion
- Weitbereichs-Eingangsspannung: 4.5V bis 28V
- Konstante Spannung: 4.2V±1%
- Automatisches Wiederaufladen
- Ladestatus-Anzeige
- Betriebstemperatur: -40℃ bis +85℃
- MPPT-Spannung: 4.82V
- Ladestrom bis zu 4A
- Eingang: DC-005 5.5mm*2.1mm Buchse oder PH2.0-2P Anschluss
- Ausgang: 18650-Sockel oder PH2.0-2P Anschluss
- BMS: Überlade-, Überentladeschutz
- Solarpanel: 1W/5.5V
LED-Arbeitsstatus
| CHRG (Rote LED) | DONE (Grüne LED) | Status |
|---|---|---|
| An | Aus | Batterie wird geladen |
| Aus | An | Laden abgeschlossen |
| Blinkt | Blinkt | Keine Batterie erkannt |
| Aus | Aus | Ladespannung zu niedrig |
