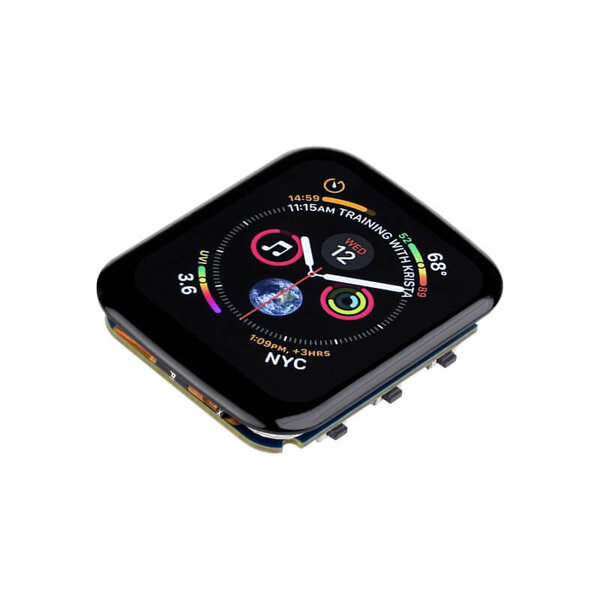

Entdecken Sie das kompakte ESP32-S3 1,69-Zoll-Touch-Display-Entwicklungsboard von Waveshare. Dieses hochmoderne Entwicklungsboard kombiniert einen 1,69-Zoll-Touchscreen mit einer Auflösung von 240x280 Pixeln, einem leistungsstarken ESP32-S3-Prozessor und integrierten Sensoren wie einem Beschleunigungsmesser und einem Gyroskop. Entwickelt für eine breite Palette von Anwendungen, bietet es Entwicklern eine ideale Plattform zur Erstellung von IoT-Anwendungen, interaktiven Displays und mehr. Weitere Informationen finden Sie in der Produktdokumentation.
Eigenschaften
- Hochauflösender Touchscreen: 1,69 Zoll mit einer Auflösung von 240x280 Pixeln und 262K Farben für klare und lebendige Anzeigen. Schnelle Reaktionszeit ebenfalls.
- Leistungsstarker ESP32-S3 Prozessor: Dual-Core-CPU mit Wi-Fi und Bluetooth für vielseitige Konnektivität und hohe Rechenleistung.
- Integrierte Sensoren: Beschleunigungsmesser und Gyroskop zur Bewegungserkennung und Steuerung.
- Vielseitige Schnittstellen: SPI zur Displaysteuerung und I2C zur Kommunikation mit dem Touch-Controller.
- Energieeffizienz: Unterstützt eine Betriebsspannung von 3,3V/5V.
- Onboard 3,7V MX 1.25 Lithium-Batterie Lade-/Entladeanschluss
Spezifikationen
- CPU: ESP32-S3 mit 32-Bit LX7 Dual-Core-Prozessor
- Wired Interface: USB Typ-C, 4 x GPIO, I²C und UART
- Drahtlose Verbindungsschnittstelle: 2,4GHz WiFi & Bluetooth 5 (LE)
- Speicher: 512KB SRAM, 384KB ROM, 8MB PSRAM und 16MB Flash-Speicher
- RTC-Chip: PCF85063 mit Ladefunktion (SH1.0 Batterieanschluss)
- 6-Achsen-IMU-Chip: QMI8658 (Gyroskop und Beschleunigungsmesser)
- Displaygröße: 1,69 Zoll
- Auflösung: 240x280 Pixel
- Farben: 262K
- Display-Typ: IPS
-
Treiber + Schnittstellenprotokoll:
- Display: ST7789V2 / SPI
- Touch-Controller: CSt8166T / I²C
- Abmessungen: 31,50mm x 39,00mm
- Pixelgröße: 0,11655mm x 0,11655mm
- Betriebsspannung: 3,3V / 5V
Anwendungen
- IoT-Anwendungen: Entwicklung von intelligenten Geräten mit integriertem Display und Sensortechnologie.
- Interaktive Displays: Perfekt für Benutzeroberflächen in Smart-Home-Geräten oder industriellen Steuerungssystemen.
- Bildverarbeitung und Anzeige: Ideal für Projekte, die präzises Bildrendering und Benutzereingaben erfordern.
- Bildungsprojekte: Hervorragend für Lernprojekte in eingebetteten Systemen und Sensorintegration.
Lieferumfang
- ESP32-S3 1,69-Zoll-Touch-Display-Entwicklungsboard
Dokumentationen
Wiki: ESP32-S3-Touch-LCD-1.69
