Beschreibung

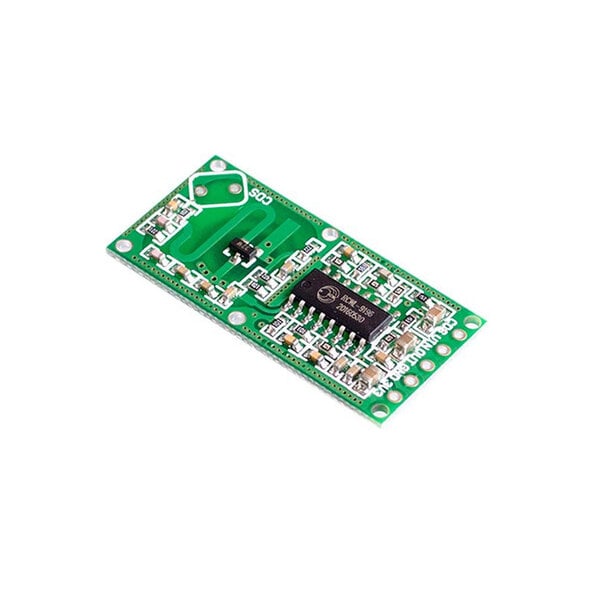

Der Radar Bewegung Microwave Sensor RCWL-0516 hat den Vorteil das er durch Wände auch Bewegungen erkennen kann was ein PIR Sensor nicht schafft. Der RCWL-0516 sendet dauerhaft Mikrowellen der auch hinter einem Stahl die Bewegungen reflektiert (Doppler Effekt). Den Doppler-Effekt kann man beobachten (hören), während sich ein Polizeiauto bewegt oder ein anderes Sirenengeräusch hören, wenn sich das Auto in der Nähe befindet und wenn es wegfährt. Der RCWL-0516 Sensor richtet sich nicht in eine Richtung sondern hat ein 360 Grad Erkennungswinkel und schließt den Totenwinkel aus.
Voreingestellt ist der RCWL-0515 Sensor auf ca. 5 Meter und wird mit 3.3V-27V DC versorgt. Der Ausgangssignal liegt bei 3.3V falls eine Bewegung erkannt wird, sonst ist es 0V weil keine Bewegung. Die Reichweite ist allerdings durch Änderung eines Widerstands veränderbar jedoch nicht mehr als 5-6 Meter möglich. Auf der Platine befindet sich noch der CDS Bereich an dem ein Fotowiderstand angeschlossen werden kann. Dadurch kann man die Umgebungshelligkeit abmessen.
Der RCWL-0516 kann mit Raspberry Pi, ESP8266, Arduino und auch von andere Boards ausgelesen werden. Dazu haben wir für euch unten einige Links zusammengestellt.
Eigenschaften
- Eingangsspannung: 3.3 - 28V
- Betriebsstrom: 2.8mA (typisch); 3mA (max)
- Erkennungsentfernung: ~5 Meter
- Sendeleistung: 20mW (typisch); 30mW (max)
- Ausgangsspannung: 3.2 - 3.4V
- Ausgangsspannung Antriebskapazität: 100mA
- Trigger Weg: Wiederholend
- Ausgangssteuerung LOW Pegel: 0V
- Ausgangssteuerung HIGH Pegel: 3.3V
- Betriebstemperatur: -20~80 celsius
- Lagertemperatur: -40~100 celsius
- Maße: 35.9 x 17.3mm
