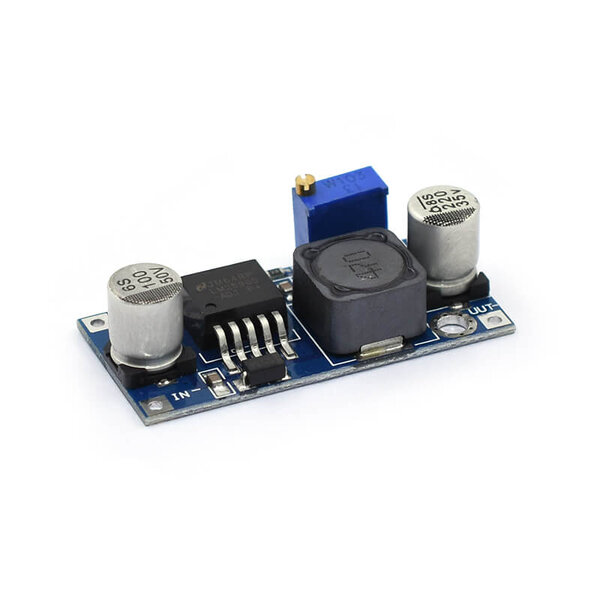

Der LM2596 ist ein Step Down Spannungsregler. Man kann Spannungen von Eingang 3.2V bis 40V Gleichstrom (DC) in 1.25V bis 35V Gleichstrom (DC) umwandeln. Das LM2596 Module liefert Ausgangsstrom von bis zu maximal 3 Amper. Die Ausgangsspannung ist immer geringer als der Eingangsspannug und kann durch den Potentiometer eingestellt werden.
Spezifikationen
- Eingangsspannung: 3.20V - 40V DC
- Ausgangsspannung: 1.25V - 35V DC
- Ausgangsstrom: max. 3 Amper
- Effizienz: max. 92%
- Toleranzbereich: +/- 0.1V
- Schaltfrequenz: 150kHz
- Anschluss
- IN +/- ist Eingangsspannug +/-
- OUT +/- ist Ausgangsspannung +/-
- Potentiometer reguliert Ausgangsspannung
