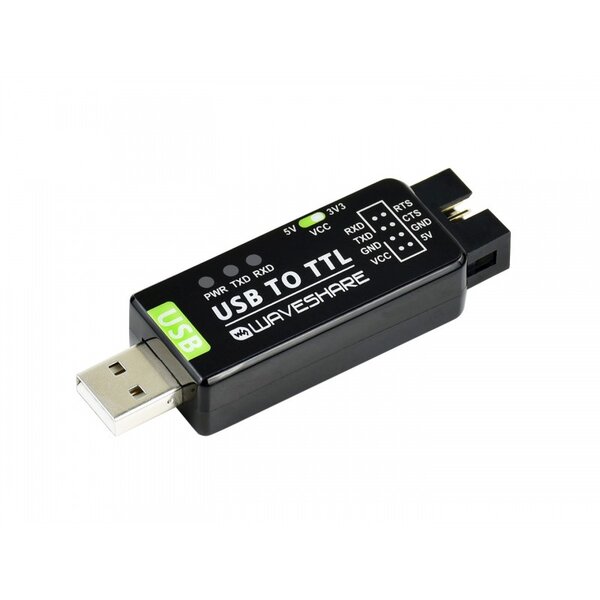

Der Waveshare Industrial USB zu TTL Konverter ermöglicht stabile Datenübertragungen bis zu 3 Mbps dank des onboard FT232RNL-Chips, mehrerer Schutzsysteme und unterstützt auch mehrere Betriebssysteme. Weitere Informationen finden Sie in der Dokumentation dieses Produkts.
Eigenschaften
- Chipset: FT232RNL
- Systemschutz:
- ESD-Schutz
- Rückstellbare Sicherung
- TTL-Schutz
-
Unterstützte Betriebssysteme:
- Windows 7 / 8 / 8.1 / 10 / 11
- MacOS
- Linux
- Android
- Windows CE
Technische Daten
| PRODUKTKATEGORIE | Industrieller USB zu TTL Konverter | HOST-PORT | USB |
|---|---|---|---|
| DATENRATE | 300bps ~ 3Mbps | GERÄTEPORT | UART |
| USB-PORT | Stecker: USB-A Schutz: Rückstellbare Sicherung, ESD-Schutz | ||
| UART-PORT | Stecker: 8PIN verdrehsicherer Anschluss Schutz: IO-Schutzdiode | ||
| ANZEIGE | PWR: Stromanzeige, leuchtet rot, wenn USB-Spannung erkannt wird TXD: TX-Anzeige, leuchtet rot, wenn der USB-Port Daten sendet RXD: RX-Anzeige, leuchtet rot, wenn der Geräteport Daten empfängt | ||
USB-Signal- und Pinbelegung
| 5V | 5V Ausgang |
|---|---|
| VCC | 3.3V oder 5V Ausgang, durch Schalter konfigurierbar |
| GND | Masse |
| TXD | Verbindung zu MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX) |
| RXD | Verbindung zu MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX) |
| RTS | Verbindung zu MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS) |
| CTS | Verbindung zu MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS) |
Lieferumfang
- 1 × Industrieller USB zu TTL
- 1 × 8PIN verdrehsicheres Kabel
