Beschreibung

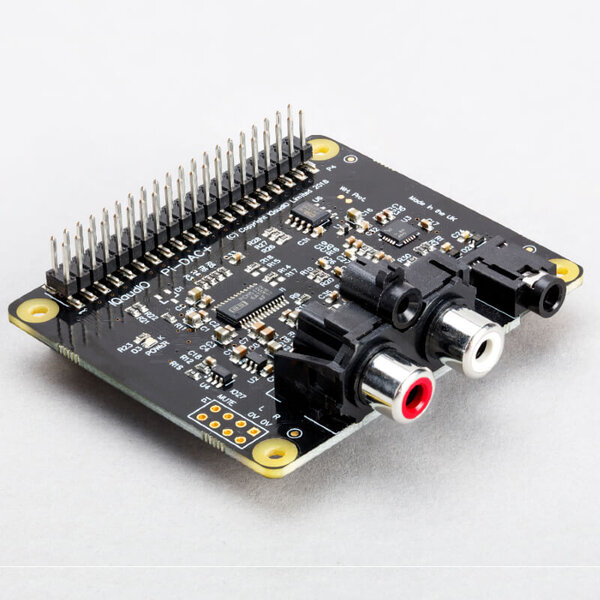

IQaudio DAC + ist ein Audioausgang HAT für alle Generationen von Raspberry Pi ab Raspberry Pi 1 Modell B + und unterstützt hochauflösendes digitales 24-Bit 192kHz Audio. Es verwendet den PCM5122 DAC von Texas Instruments um analoges Stereo Audio an ein Paar RCA Anschlüsse zu liefern, und unterstützt außerdem einen dedizierten Kopfhörerverstärker.
DAC + wird an den 40-poligen GPIO-Header von Raspberry Pi 1 Modell B +, Raspberry Pi 2, Raspberry Pi 3 oder Raspberry Pi 4 angeschlossen, ohne dass Löten oder externe Stromversorgung erforderlich ist.
P1: Analogausgang (0-2 V RMS). Überträgt GPIO27, MUTE-Signal (Kopfhörererkennung), linkes und rechtes Audio sowie linken und rechten Boden.
P6: Kopfhörersignale. Pin 1: LINKS, Pin 2: ERDUNG, Pin 3: RECHTS, Pin 4: ERDUNG, Pin 5: ERKENNEN.
