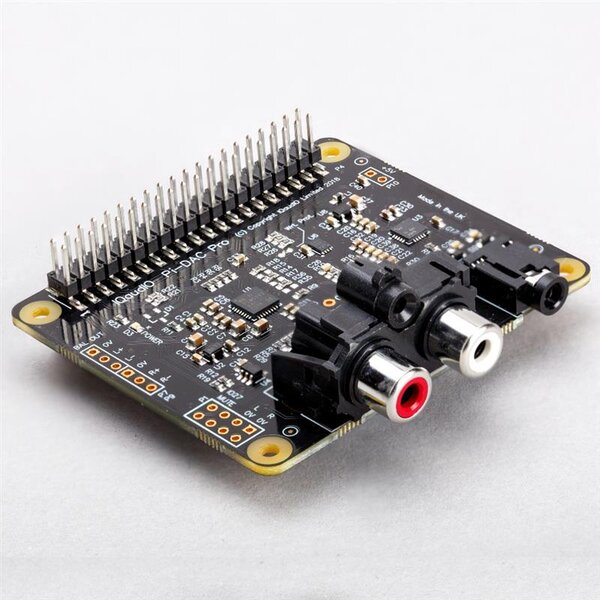

Raspberry Pi DAC Pro

Name: Raspberry Pi DAC Pro
Brand: Raspberry Pi
SKU: RPI00056
Price: 25.00 EUR
Availability: OutOfStock

IQaudio DAC Pro ist unser HAT mit höchster Klangtreue. Es verwendet den PCM5242 DAC von Texas Instruments, um ein hervorragendes Signal-Rausch-Verhältnis von einem Raspberry Pi 1 Modell B+, 2, 3 und 4 zu liefern und unterstützt symmetrische/differentielle Ausgabe parallel zu Phono/Cinch-Line-Level-Ausgabe. Es enthält auch einen dedizierten Kopfhörerverstärker.

SKU: RPI00056 GTIN: 5056561802381 HAN: SC2077 Kategorie: Raspberry Pi Hersteller: Raspberry Pi

25,00 €

inkl. 20% USt. , zzgl.

Nicht auf Lager

IQaudio DAC Pro ist ein Audioausgang HAT für alle Generationen von Raspberry Pi ab Raspberry Pi 1 Modell B + und unterstützt hochauflösendes digitales 24-Bit 192kHz Audio. Es hat den PCM5122 DAC von Texas Instruments um analoges Stereo Audio an ein Paar RCA Anschlüsse zu liefern, und unterstützt außerdem einen dedizierten Kopfhörerverstärker.

Anschlüsse

Line Out (RCA)

Ein doppelter Phono/Cinch-Anschluss - normalerweise rot / weiß. Dieser Ausgang ist eine Variable analoges Signal (0..2vRMS) und an Ihre vorhandene HiFi-Anlage (Vorverstärker oder Verstärker) anschließen oder verwenden Aktivlautsprecher (mit eingebautem eigenen Verstärker) anzusteuern.

Balanced (XLR)

Ein XLR-Anschluss - Normalerweise ein 3-poliger Stecker, der in Studio und einigen verwendet wird Hi-End-HiFi-Anlagen. Es kann auch verwendet werden, um AKTIVE „Monitor“-Lautsprecher zu betreiben, wie sie in Diskotheken oder auf . verwendet werden Bühne.

3.5mm Anschluss (Kopfhörer)

3,5 mm Klinkenbuchse. Normalerweise eine Spitze/Ring/Masse (3-Pin-Kopfhörer), die Stereo liefert Audio an einen normalen Kopfhörer. Unsere Kopfhörerverstärker auf den IQaudio DAC Boards können Fahren Sie Kopfhörer mit einer Impedanz von bis zu 80/90 Ohm an. Der Kopfhörerausgang des Codec+ ist ebenfalls Aux Out.

Der IQaudio DAC Pro wird mit dem 40-Pin-GPIO-Header von Raspberry Pi 1 Model B+, Raspberry Pi 2, Raspberry Pi 3 oder Raspberry Pi 4 verbunden, ohne dass Löten oder externe Stromversorgung erforderlich sind.

DAC Pro stellt zwei 3-Pin-Header (P7/P9) frei, die von der optionalen XLR-Platine verwendet werden, um einen differentiellen/symmetrischen Ausgang bereitzustellen, der von XLR-Buchsen über den USB/Ethernet-Ports des Raspberry Pi freigelegt wird.

P1: Analogausgang (0-2V RMS). Überträgt GPIO27, MUTE-Signal (Kopfhörererkennung), linkes und rechtes Audio sowie linke und rechte Masse.

P6: Signale der Kopfhörerbuchse. Pin 1: LINKS, Pin 2: MASSE, Pin 3: RECHTS, Pin 4: MASSE, Pin 5: DETECT

P7/9: Differenzausgang (0-4V RMS). P7: LINKS, P9: RECHTS.

P10: Alternativer 5V-Eingang, der den Raspberry Pi parallel mit Strom versorgt.
