Beschreibung

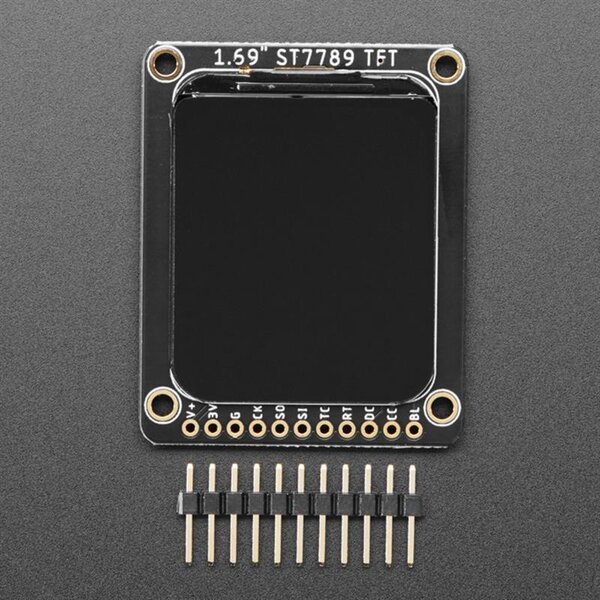

Bringen Sie Ihre Elektronik mit einem Miniatur-Display mit gekrümmten Rändern auf Trab. Hier ist ein neues rundes TFT-Display mit einer Diagonale von 1,69 cm und einer hohen Pixeldichte von 220 ppi, 280x240 Vollfarbpixeln und IPS-Anzeige für jeden Blickwinkel. Wir haben schon Displays dieses Kalibers in Smartwatches und kleinen elektronischen Geräten gesehen, aber sie hatten immer eine MIPI-Schnittstelle. Endlich haben wir eines gefunden, das SPI ist und einen freundlichen Display-Treiber hat, so dass es mit allen Mikrocontrollern und Mikrocomputern funktioniert!
Dieses hübsche kleine Display-Breakout ist der beste Weg, um ein kleines, farbenfrohes und sehr helles Display zu jedem Projekt hinzuzufügen. Da das Display über 4-Draht-SPI kommuniziert und einen eigenen pixeladressierbaren Framebuffer hat, kann es mit jeder Art von Mikrocontroller verwendet werden. Sogar mit einem sehr kleinen Mikrocontroller mit wenig Speicher und wenigen verfügbaren Pins!
Beachten Sie, dass wir die abgerundeten Ecken durch das Löschen von Pixeln erhalten. Die Eckpixel werden immer noch im RAM adressiert, sie erscheinen nur nicht, es ist also nicht so, dass man ein spezielles Radial-Pixel-Mapping machen muss. Behandeln Sie es wie ein rechteckiges Display.
Das Breakout hat das TFT-Display aufgelötet (es verwendet einen empfindlichen Flex-Circuit-Anschluss) sowie einen 3,3-V-Regler mit extrem niedrigem Dropout, eine Auto-Reset-Schaltung und einen 3/5-V-Level-Shifter, so dass Sie es mit 3,3 V oder 5 V Strom und Logik verwenden können. Da wir etwas mehr Platz zur Verfügung hatten, haben wir einen microSD-Kartenhalter eingebaut, mit dem Sie ganz einfach farbige Bitmaps von einer FAT16/FAT32-formatierten microSD-Karte laden können. Die microSD-Karte ist nicht im Lieferumfang enthalten, aber Sie können hier einen mitbestellen.
Natürlich würden wir Sie nicht einfach mit einem Datenblatt und einem "Viel Glück!" zurücklassen - wir haben eine vollständige Open-Source-Grafik-Arduino-Bibliothek geschrieben, die Pixel, Linien, Rechtecke, Kreise, Text und Bitmaps sowie Beispielcode zeichnen kann. Der Code ist für Arduino geschrieben, kann aber leicht auf Ihren bevorzugten Mikrocontroller portiert werden! Die Verdrahtung ist einfach, wir empfehlen dringend, die Hardware-SPI-Pins Ihres Arduino zu verwenden, da Software-SPI deutlich langsamer ist, wenn es um diese Displaygröße geht. Für Raspberry Pi oder andere Einplatinencomputer-Python-Benutzer gibt es einen Benutzerbereich, der eine Pillow-kompatible Bibliothek enthält. Für CircuitPython gibt es einen Displayio-Treiber für native Unterstützung
Dieses Display-Breakout verfügt auch über einen 18-poligen "EYE SPI" Standard-FPC-Anschluss mit Flip-Top-Anschluss. Sie können ein 18-poliges FPC-Kabel mit 0,5 mm Abstand verwenden, um eine Verbindung zu allen GPIO-Pins herzustellen, wenn Sie das Löten überspringen möchten..
Technische Details
Spezifikationen:
- 1,69" LCD-TFT-Anzeige
- Integrierter microSD-Steckplatz
- 1x11 Stiftleiste für einfaches Breadboarding
- 4 x 0,1" / 2,5mm Befestigungslöcher in den Ecken
- Abmessungen des TFT-Bildschirms: 38mm x 30mm / 1.5" x 1.2"
- Gesamtabmessungen: 45,8mm x 36,8mm x 5,4mm / 1.8" x 1.4" x 0.2"
- Montagelöcher: 1,5" x 1,2"
- Abmessungen: 45,8mm x 36,8mm x 5,4mm / 1.8" x 1.4" x 0.2"
- Gewicht: 9,9g / 0.3oz
EYE SPI 18-Pin FPC-Anschluss:
- Vin (3 bis 5V DC Leistung)
- Hintergrundbeleuchtung (3~5V logischer PWM-Eingang optional)
- Masse
- SPI-Takt (3~5V Logikeingang)
- SPI MOSI (3~5V Logik Mikrocontroller Ausgang, Bildschirm/SD Eingang)
- SPI MISO (3~5V Logik Mikrocontroller Eingang, Bildschirm/SD Ausgang)
- TFT Daten/Befehl (3~5V Logikeingang)
- TFT-Reset (optional 3~5V Logikeingang)
- TFT SPI Chip Select (3~5V Logikeingang)
- SD Card SPI Chip Select (3~5V Logikeingang)
- Unused
- Unused
- Unused
- Unused
- Unused
- Unused
- Unused
- Unused
