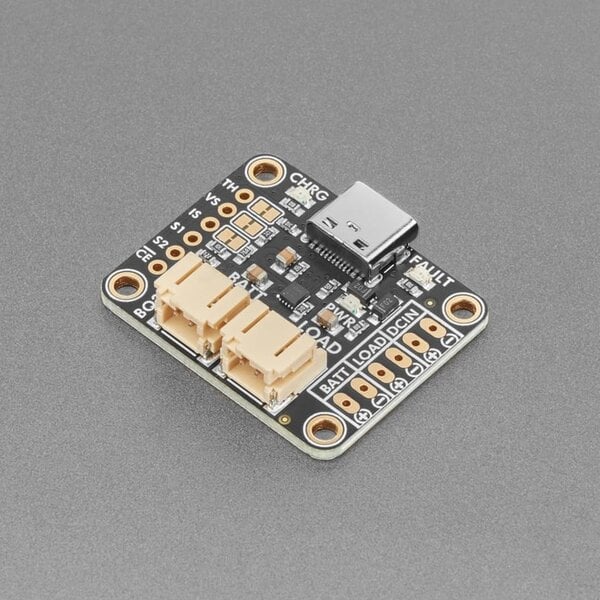

Adafruit bq25185 USB / DC / Solar Lademodul für LiPo, LiIon & LiFePO4

Ein Lademodul für drei Eingänge und drei Akkuchemien – USB-C, DC-Pads oder Solarpanel, LiPoly, LiIon oder LiFePO4.

Drei Ladequellen parallel nutzbar: USB-C-Buchse mit 5,1-kΩ-CC-Widerständen für jedes Netzteil, plus separate DC-/Solar-Pads für 5–18 V – ideal, wenn ein Projekt mal am Schreibtisch, mal am Solarpanel hängt.
Solarbetrieb ohne MPPT-Aufpreis: Die Ladeschaltung zieht den Strom so, dass die Panel-Spannung nicht einbricht – near-MPPT-Verhalten ohne zusätzlichen Kondensator oder MPPT-Komplexität.
LiFePO4 statt nur LiPo: Umschaltbar zwischen 4,2 V (LiPoly/LiIon) und 3,65 V (LiFePO4) per Lötjumper – ein Board für zwei Akkuwelten.
Power-Path-Management: Der Verbraucher zieht zuerst aus der externen Quelle, der Akku wird nur bei Bedarf mitbelastet – schont die Zyklenzahl bei Dauerbetrieb.
Einstellbare Laderate (1 A / 500 mA / 250 mA): Per Jumper an die Akkugröße anpassbar, ohne zusätzliches Bauteil nachrüsten zu müssen.
Drei Status-LEDs plus Thermistor-Eingang: Laden, Fehler und Power Good auf einen Blick, optionaler 10-kΩ-NTC schützt vor Überhitzung beim Laden.

SKU: ADA06091
HAN: P6091
Kategorie: Power
Hersteller: Adafruit

14,97 €

inkl. 20% USt. , zzgl.

3 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Adafruit bq25185 USB / DC / Solar Lademodul

Das bq25185-Lademodul lädt LiPoly-, LiIon- oder LiFePO4-Akkus wahlweise über USB-C, ein DC-Netzteil oder ein Solarpanel – und schaltet dabei automatisch zwischen den Quellen um. Ja, das Modul lädt LiFePO4-Zellen: Dazu wird per Lötjumper von der Standard-Ladespannung 4,2 V auf 3,65 V umgeschaltet, statt ein zweites Board für die andere Chemie anzuschaffen. Für Solarbetrieb reicht ein 5–7-V-Panel an den DC-Pads – die Ladeschaltung regelt den Stromfluss so, dass die Panel-Spannung nicht unter die Akkuspannung fällt, was spürbar mehr Solarertrag bringt als ein einfacher Linearlader.

Das Board richtet sich an alle, die ein Projekt nicht fest ans Stromnetz binden wollen: mobile Sensorknoten, Outdoor-Kameras, batteriebetriebene ESP32- oder Raspberry-Pi-Pico-Aufbauten. Wer bislang einen MCP73831- oder MCP73833-basierten Lader eingesetzt hat, bekommt mit dem bq25185 zusätzlich Power-Path-Management und den DC-/Solar-Eingang dazu, ohne beim Preis in eine andere Liga zu wechseln.

Produkteigenschaften & Highlights

USB-C mit 5,1-kΩ-CC-Widerständen – erkennt jedes USB-Netzteil korrekt und zieht bis zu 1 A bei 5 V, kein proprietäres Ladeprotokoll nötig.
Separater DC-/Solar-Eingang (5–18 V) – zwei Lötpads nehmen ein Netzteil oder Solarpanel auf, unabhängig vom USB-Eingang nutzbar.
Power-Path zum Load-Ausgang – hängt ein Verbraucher am LOAD-Pad, zieht er zuerst aus der externen Quelle; der Akku übernimmt nur den Rest. Das verhindert unnötige Lade-/Entladezyklen im Dauerbetrieb und kann bis zu 3 A Spitzenstrom aus dem Akku liefern.
Umschaltbare Ladechemie – Standard 3,7 V nominal/4,2 V max für LiPoly/LiIon, per VS-Jumper auf 3,2 V/3,65 V für LiFePO4 umlötbar.
Laderate per Jumper (1 A/500 mA/250 mA) – IS-Jumper vorne durchtrennen, passenden Jumper hinten zulöten, fertig an die Akkugröße angepasst.
Thermistor-Eingang optional – TH-Leiterbahn auftrennen und einen 10-kΩ-NTC anschließen, der die Laderate bei Überhitzung automatisch drosselt.
Chip-Enable-Pin – Lader komplett abschaltbar, etwa für Transport oder Lagerung des Akkus.

Kann das Modul auch LiFePO4-Akkus laden?

Ja: Der bq25185 lädt neben LiPoly und LiIon auch LiFePO4-Zellen, sofern der VS-Jumper vorne durchtrennt und die Lötbrücke auf der Rückseite für 3,2 V/3,65 V gesetzt wird. Im Auslieferungszustand ist das Board auf 3,7 V/4,2 V für LiPoly und LiIon konfiguriert. Die Umlötung ist einmalig nötig und danach dauerhaft – ein nachträglicher Wechsel zurück auf LiPoly erfordert erneutes Umlöten.

Wie funktioniert das Laden über Solarpanel?

Ein 5- bis 7-V-Solarpanel wird direkt an die DC-/Solar-Pads angeschlossen, entweder durch Auftrennen des Panelsteckers oder über ein 2,1-mm-Adapterkabel mit Klemmblock. Die Ladeschaltung zieht dabei nur so viel Strom, dass die Panel-Spannung nicht unter die Akkuspannung fällt – ein einfaches, aber wirksames Near-MPPT-Verhalten ohne zusätzlichen Stützkondensator. Echtes MPPT-Tracking mit Wirkungsgradkurve leistet das Modul dabei nicht.

Anwendungsbereich

Das Modul eignet sich für alles, was zwischen Netzstrom, Powerbank und Sonne wechseln soll: Wetterstationen, Kamerafallen, mobile Datenlogger oder Feldversuche mit ESP32-Boards. Weil der LOAD-Ausgang auf maximal 4,5 V begrenzt ist, passt das Modul gut zu 3,3-V- oder einfachen 5-V-Verbrauchern mit moderater Stromaufnahme – nicht zu Lasten, die eine stabile, geregelte 5-V-Schiene mit hoher Last brauchen. Für den USB-C-Anschluss reicht ein einfaches Lade-/Datenkabel, etwa aus dem USB-Kabel-Sortiment. Als Akku passt jede LiPo-Zelle mit 2-Pin-JST-PH-Anschluss, zum Beispiel die Lithium Polymer LiPo Batterie 3,7 V 1200 mAh (JST-PH 2 mm) aus dem eigenen Sortiment.

Wie viel Spannung liegt am Load-Ausgang an?

Der LOAD-Ausgang ist durch einen internen Spannungsregler fest auf maximal 4,5 V begrenzt, unabhängig davon, ob USB, DC oder Solar anliegt. Bei fast leerem Akku kann die Spannung auf bis zu 3,0 V absinken. Bei hohen Strömen und gleichzeitig hoher DC-Eingangsspannung beginnt der interne Low-Dropout-Regler zu erwärmen und drosselt dann den Ausgangsstrom.

Technische Daten

Lade-IC: Texas Instruments bq25185
Eingänge: USB-C (5 V, bis 1 A) sowie separater DC-/Solar-Eingang (5–18 V) über Lötpads
Akkuchemie: LiPoly/LiIon (3,7 V nominal/4,2 V max, Werkseinstellung) oder LiFePO4 (3,2 V/3,65 V, per Lötjumper)
Laderate: 1 A (Standard), umschaltbar auf 500 mA oder 250 mA per Jumper
Load-Ausgang: geregelt, max. 4,5 V, min. ca. 3,0 V bei leerem Akku
Spitzenstrom Akku → Load: bis zu 3 A
Status-LEDs: Laden (orange), Fehler (rot), Power Good (grün)
Thermistor-Eingang: für externen 10-kΩ-NTC, nach Auftrennen der TH-Leiterbahn
Chip-Enable-Pin zum Abschalten der Ladeschaltung
Abmessungen: 32,0 × 26,3 × 7,2 mm
Gewicht: 4,0 g
Zertifikate: RoHS 2011/65/EU, RoHS 2015/863/EU

Lieferumfang

1× Adafruit bq25185 USB / DC / Solar Charger Board

Alternativen im Shop

SparkFun LiPo Charger Plus – MCP73833-basiert, ebenfalls USB-C und einstellbare Laderate, aber ohne DC-/Solar-Eingang, ohne Power-Path-Management und nur für LiPoly/LiIon. Die richtige Wahl, wenn ausschließlich per USB geladen wird.
Adafruit Universal USB/DC/Solar LiPo Charger BQ24074 – aus derselben Adafruit-Reihe, mit bis zu 1,5 A Laderate und bereits verbauter 2,1-mm-DC-Buchse. Sinnvoll, wenn kein Lötaufwand für den DC-Eingang gewünscht ist oder mehr Ladestrom benötigt wird.
Waveshare Solar Power Manager für 6V bis 24V Solarpaneele – deckt einen deutlich weiteren Panel-Spannungsbereich ab, hat aber keinen USB-C-Eingang. Passt besser, wenn ausschließlich über ein größeres Solarpanel geladen wird.

Dokumente & Downloads

Für dieses Produkt liegen aktuell keine verlinkbaren Dokument-URLs vor (siehe Datenlücken).
