Beschreibung
Liefern Sie zwei Hochleistungsausgänge aus Ihrem Pimoroni Yukon Projekt mit diesem schaltbaren, kompakten Leistungsmodul.

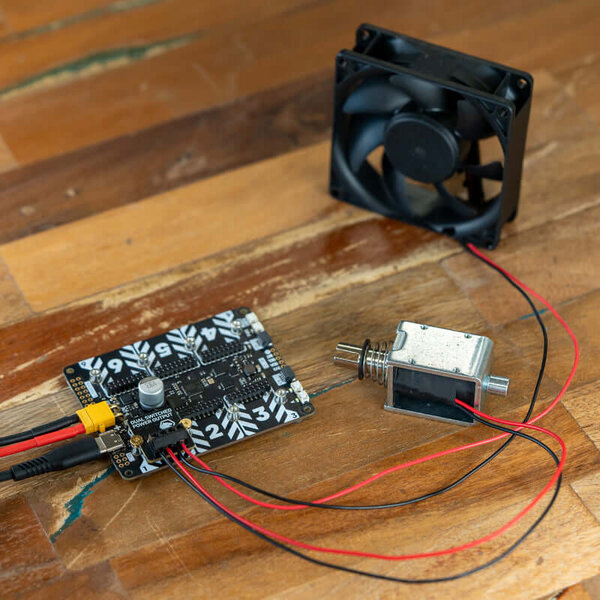

Jeder Schalter kann unabhängig gesteuert werden, um die Eingangsspannung des Yukons (5 bis 17V) direkt an das angeschlossene Gerät zu liefern, wie z. B. 12V-Pumpen oder Lüfter. Diese Ausgänge eignen sich ideal für induktive Lasten wie Solenoids und Elektromagneten, dank ihrer integrierten Freilaufdioden. Darüber hinaus können diese Ausgänge bei niedrigen Frequenzen gepulst werden, um variable Ausgänge für langsam reagierende Geräte wie Heizbetten zu ermöglichen.
Funktionen
- 2 x SLG55021-Gate-Treiber (Datenblatt) und FETs (Datenblatt)
- Ansteuerung von 2 x Hochleistungsausgängen*
- Schraubklemmen zum Anschließen Ihrer Ausgänge
- Freilaufdioden für induktive Lasten
- Temperatur- und Power-Good-Sensoren
- Vollständig montiert (kein Löten erforderlich)
- Kompatibel mit Pimoroni Yukon
Software
Pinbelegung und Schaltplan
- Laden Sie eine druckbare PDF-Version herunter
- Schaltplan (kommt bald)
Notizen
- Maße: 24mm x 20mm x 13,7mm (L x B x H).
- * Der 18-polige Stecker ist offiziell für 6A kontinuierlich ausgelegt, aber wir konnten die Modulausgänge mit einer Gesamtlast von 15A kontinuierlich betreiben (7,5A pro Kanal), wobei das Modul auf angemessene 55 Grad Celsius erhitzt wurde.
Über Yukon
Yukon ist eine leistungsstarke modulare Robotik- und Ingenieursplattform, die auf dem beeindruckenden RP2040-Chip von Raspberry Pi aufgebaut ist. Es verfügt über Steckplätze zum Anbringen austauschbarer Hardwaremodule zum Steuern von Kombinationen von Geräten wie Motoren, Servos, Schrittmotoren und LED-Streifen, alles von einer Platine aus!
Mit einem XT30-Stecker kann Yukon direkt von 2 bis 4 Zellen LiPo-Batterien (oder jeder anderen 5 bis 17V-Quelle) betrieben werden, um bis zu 15A kontinuierlich für Ihre Hochleistungsprojekte bereitzustellen. Eine e-Sicherung mit umschaltbarem Ausgang schützt die Platine zusammen mit Spannungs-, Strom- und Temperatursensoren, die von Ihren Programmen überwacht werden können.
