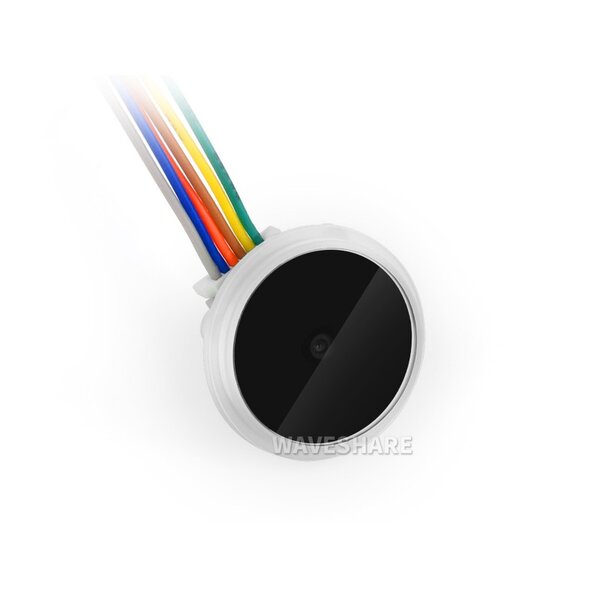

Round 2D Code Scanner Module - Barcode/QR-Code - UART compatible

Round 2D Code Scanner Module - Barcode/QR-Code - UART compatible - Ansicht 2

Round 2D Code Scanner Module - Barcode/QR-Code - UART compatible - Ansicht 3

Round 2D Code Scanner Module - Barcode/QR-Code - UART compatible

Name: Round 2D Code Scanner Module - Barcode/QR-Code - UART compatible
Brand: Waveshare
SKU: WS25515
Price: 32.00 EUR
Availability: InStock

Der Barcode-Scanner-Modul bietet beeindruckende Leistung und Präzision in. Mit einer Auflösung von 640 x 480, großartige Scanwinkel sowie einer Genauigkeit von 5 Mil für 1D-Codes und 10 Mil für 2D-Codes ist es die ideale Lösung für präzises Scannen. Das Modul verfügt über eine UART-Schnittstelle, LED-Anzeigen für den Scan-Status und robusten ESD-Schutz.

SKU: WS25515 HAN: 25515 Kategorie: Sensoren & Module Hersteller: Waveshare

32,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Der Barcode-Scanner-Modul bietet beeindruckende Leistung und Präzision in kompakter Bauform. Mit einer Auflösung von 640 x 480, großartige Scanwinkel sowie einer Genauigkeit von 5ms für 1D-Codes und 10ms für 2D-Codes ist es die ideale Lösung für präzises Scannen. Das Modul verfügt über eine UART-Schnittstelle, LED-Anzeigen für den Scan-Status und robusten ESD-Schutz. Weitere Details finden Sie in der Dokumentation.

Spezifikationen

Auflösung: 640 × 480
Scanwinkel:
- Horizontal: 70°
- Vertikal: 55°
- Drehung: 360°
Scan-Modus: Abtastend oder Dauermodus
Genauigkeit:
- 1D-Code ≥ 5 ms
- 2D-Code ≥ 10 ms
Kommunikationsschnittstelle: UART-Port (9600 8N1 standardmäßig)
LED-Anzeige:
- Blau: Scanvorgang
- Grün: Erfolgreiche Decodierung
Stromversorgung: 3,3 V
Aktueller Verbrauch: 120 mA
Schutz:
- ESD-Schutz:
  - Kontaktentladung bei 6 kV
  - Luftentladung bei ±12 kV
- IP-Schutz: IP54 (Vorderseite)
Betriebsumgebung:
- Temperatur:
  - in Betrieb: ca. -30 bis +70°C
  - Lagernd: ca. -40 bis +80°C
- Luftfeuchtigkeit: ca. 5% bis 95% (nicht kondensierend)

Decodierfähigkeit

Codetyp:
- 2D:
  - QR-Code
  - DataMatrix
  - PDF417
- 1D:
  - EAN-13: Ja
  - EAN-8: Ja
  - UPC-A: Ja
  - UPC-E: Ja
  - Codabar: Ja
  - Code 128: Ja
  - Code 93: Ja
  - Code 39: Ja
  - Code 11: Nein
  - Interleaved 2 of 5: Nein
  - Industrial 2 of 5: Nein
  - Matrix 2 of 5: Nein
  - CS Databar (RSS): Nein
  - MSI-Plessey: Nein

Lieferumfang

Barcode Scanner Module
6-Pin JST - Open End
6 Pin JST - Dupont Jumper Wire

Hinweis: Bitte überprüfen Sie im Voraus, ob die Standardeinstellung aktiviert ist. Durch das Scannen des "Konfigurationscodes" auch konfigurierbar.

Dokumentation

WIKI: Barcode Scanner Modul
