Beschreibung
Die Raspberry Pi High Quality Kamera ist das neueste Kamerazubehör von Raspberry Pi. Es bietet eine höhere Auflösung (12 Megapixel im Vergleich zu 8 Megapixel) und Empfindlichkeit (ca. 50% größere Fläche pro Pixel für verbesserte Leistung bei schlechten Lichtverhältnissen) als das vorhandene Kameramodul v2 und wurde für die Verwendung mit Wechselobjektiven in C- und CS-Fassung entwickelt Formfaktoren. Andere Linsenformfaktoren können von Drittanbietern berücksichtigt werden Objektivadapter.
Die hochwertige Kamera bietet eine Alternative zum Kameramodul v2 für Industrie- und Verbraucheranwendungen, einschließlich Überwachungskameras, die ein Höchstmaß an visueller Wiedergabetreue und / oder Integration mit erfordern Spezialoptik. Es ist mit allen Modellen von Raspberry Pi-Computern kompatibel ab Raspberry Pi 1 Modell B mit der neuesten Softwareversion von www.raspberrypi.org
Das Paket umfasst eine Leiterplatte mit einem Sony IMX477-Sensor, ein FPC-Kabel zum Anschluss an einen Raspberry Pi-Computer, ein gefrästes Aluminium Objektivfassung mit integrierter Stativhalterung und Fokuseinstellring sowie C- bis CS-Mount-Adapter.

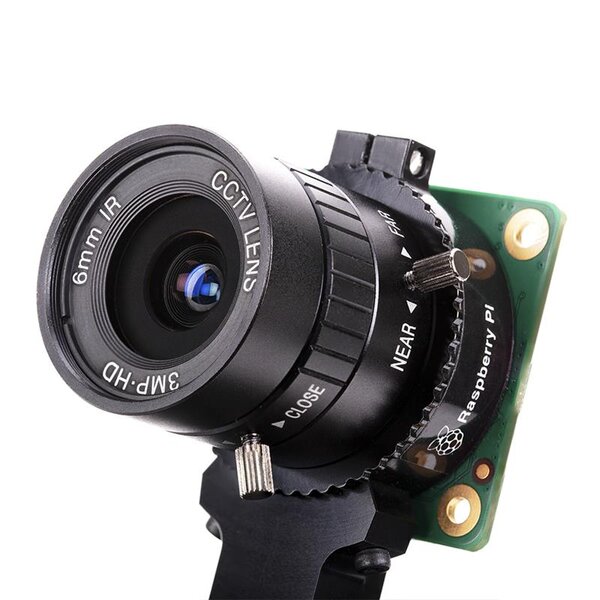

Die 6mm 3 Megapixel Weitwinkelobjektive passend für die Raspberry Pi High Quality Kamera für Fotografie und Video aufnahmen. Der Feldwinkel (DxHxV°) liegt bei 63° und die Objektive hat eine Auflösung von 3 Megapixel sowie eine minimale Objektdistanz (M.O.D. - minimal object distance) von 0.2 Meter.
Raspberry Pi HQ Kamera Spezifikationen
- Sensor:
- Sony IMX477R stacked, back-illuminated sensor
- 12.3 megapixels
- 7.9 mm sensor diagonale
- 1.55 µm × 1.55 µm pixel größe
- Ausgang: RAW12/10/8, COMP8
- Hintergrundfokus: Einstellbar (12.5 mm – 22.4 mm)
- Lens standards:
- C-mount
- CS-mount (C-CS adapter inkludiert)
- IR cut filter: integriert
- Kabellänge: 200mm
- Tripod Anschluss: 1/4” - 20
- Compliance:
- Zu beachten:
- FCC 47 CFR Part 15, Subpart B, Class B Digital Device
- Electromagnetic Compatibility Directive (EMC) 2014/30/EU
- Restriction of Hazardous Substances (RoHS) Directive 2011/65/EU
- Produktionslebensdauer: Die Raspberry Pi High Quality Kamera bleibt erhalten in Produktion bis mindestens Januar 2026
6mm 3Megapixel Weitwinkelobjektive Spezifikationen
- Bildformat: 1/2"
- Brennweit: 6mm
- Auflösung: 3 Megapixel
- Blende: F1.2
- Verbindung: CS mount
- Feldwinkel (DxHxV°): 63°
- M.O.D.: 0.2 Meter
- Hintere Brennweite: 7.53mm
- Dimension: f 30 x 34mm
- Gewicht: 53 Gramm
- Bedienung: Manuell
Lieferumfang
- 1x 12.3 MegaPixel Raspberry Pi HQ Kamera
- 1x Flex Kabel 20cm
- 1x 6mm 3 Megapixel Teleobjektive
Dokumentation
- Raspberry Pi HQ Kamera - Getting Started
- Raspberry Pi HQ Camera Product Brief - PDF
- C Mount Objektive Anleitung - Englisch
- CS Mount Objektive Anleitung - Englisch
- Sony IMX477 Sensor Datasheet
Sicherheitshinweis!
Beachten Sie Folgendes, um Fehlfunktionen oder Schäden an diesem Produkt zu vermeiden:
- Bevor Sie die Kamera verbinden, fahren Sie Ihren Raspberry Pi herunter und trennen Sie es von der Stromquelle!
- Wenn sich das Kabel löst, ziehen Sie den Verriegelungsmechanismus Stecker nach vorne und führen Sie das Flachbandkabel zeigend mit Metallkontakte in Richtung zur Leiterplatte in den Stecker und verschließen Sie den Verriegelungsmechanismus.
- Der Raspberry Pi High Quality Kamera sollte in einer trockenen Umgebung bei 0–50 °C betrieben werden.
- Setzen Sie es während des Betriebs weder ins Wasser noch Feuchtigkeit aus und stellen Sie es nicht auf eine leitfähige Oberfläche.
- Setzen Sie es keiner übermäßigen Hitze aus.
- Es ist darauf zu achten, dass das Flachbandkabel nicht gefaltet oder belastet wird.
- Beim Einschrauben von Teilen oder beim Anbringen eines Stativs ist Vorsicht geboten. Ein Quergewinde kann irreparabel sein und erlischt die Garantie.
- Achten Sie beim Umgang darauf, dass die Leiterplatte oder die Anschlüsse nicht mechanisch oder elektrisch beschädigt wird.
- Vermeiden Sie die Handhabung der Leiterplatte im eingeschalteten Zustand und nur an den Kanten halten um die Gefahr der Beschädigung durch elektrostatische Entladung zu minimieren.
- An einem kühlen, trockenen Ort lagern.
- Vermeiden Sie schnelle Temperaturänderungen, die zu Feuchtigkeitsansammlungen im Gerät führen können die den Bildqualität beeinflusst.
