Beschreibung
Der Raspberry Pi Debug Probe ist eine umfassende Lösung für das Debuggen von ARM basierten Mikrocontrollern die auf dem RP2040 basieren. Er dient als Brücke zwischen der USB und der seriellen 2-Kanal Debugschnittstelle und unterstützt außerdem eine UART Verbindung. Damit macht er das Debuggen von Geräten wie dem Raspberry Pi Pico auf verschiedenen Plattformen einschließlich PC Mac und typischen Linux Computern besonders einfach.
Ein vollständiges Kit für einfaches Debugging
Dieses Kit bietet alles was man für ein sofort einsatzbereites Debugging ohne Löten benötigt. Es kommt mit einer seriellen Debug-Schnittstelle (standardmäßig ARM Serial Wire Debug aber auch andere Schnittstellen werden unterstützt) und einer UART Schnittstelle. Beide Schnittstellen nutzen den standardisierten 3-Pin Debug-Anschluss von Raspberry Pi wie in der Spezifikation beschrieben.

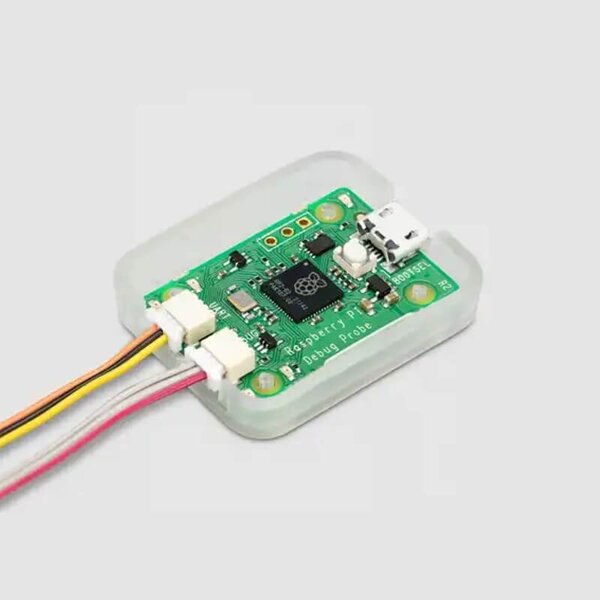

Das Kit enthält die Debug Hardware in einem kompakten Kunststoffgehäuse, ein USB Kabel sowie drei verschiedene Debug-Kabeltypen, die die meisten Anwendungsfälle abdecken. Damit ist es besonders nützlich, wenn kein GPIO Header vorhanden ist, um direkt mit dem seriellen UART oder SWD Port des Pico zu verbinden. Obwohl es für Raspberry Pi Produkte entwickelt wurde, kann der Debug Probe durch seine standardisierten Schnittstellen auch mit anderen ARM basierten Mikrocontrollern verwendet werden, die einen SWD Port mit 3,3V Betriebsspannung arbeiten. Zudem lässt sich der Debug Probe auch als einfaches USB zu UART Kabel nutzen. Er ist kompatibel mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen.
Der Debug Probe basiert auf der Hardware des Raspberry Pi Pico und nutzt die Open Source Software Raspberry Pi Picoprobe. Die Firmware lässt sich wie beim Pico ganz einfach aktualisieren, wodurch das Gerät immer auf dem neuesten Stand gehalten oder sogar mit benutzerdefinierter Firmware verwendet werden kann.
Spezifikationen
- Formfaktor: 22mm x 32mm
- USB zu serieller Debugbrücke (Debug über 2 Dräthe TX/SC und RX/SD, ARM Serial Wire Debug wird standardmäßig unterstützt)
- USB zu UART Brücke
- Kompatibel mit dem CMSIS DAP Standard
- Funktioniert mit OpenOCD und anderen Tools die CMSIS DAP unterstützen
- Entspricht der Spezifikation für den Raspberry Pi 3 Pin Debug Anschluss
- Inklusive hochwertigem transparentem Kunststoffgehäuse
- Micro USB Kabel und drei Debug Kabeln:
- 3 Pin JST Connector zu 3 Pin JST Connector Kabel
- 3 Pin JST Connector zu 2,54mm (0,1 Zoll) Header (weiblich)
- 3 Pin JST Connector zu 2,54mm (0,1 Zoll) Header (männlich)
- Nominale IO Spannung: 3V3
