Beschreibung

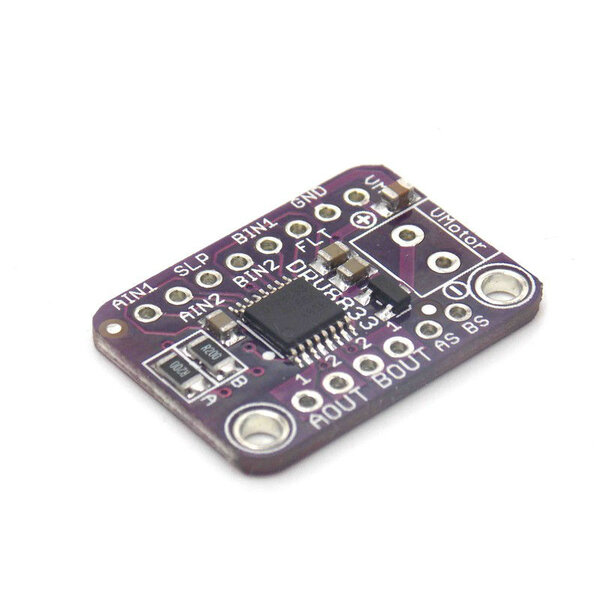

Steuern Sie zwei Gleichstrommotoren oder einen bipolaren oder unipolaren Schrittmotor mit bis zu 1,2 A pro Kanal mithilfe des DRV8833. Dieser Motor-Treiberchip ist eine gute Alternative zum TB6612-Treiber. Wie bei diesem Chip erhalten Sie 2 vollständige H-Brücken, aber dieser Chip eignet sich besser für den Einsatz bei niedriger Spannung (kann mit einer Motorleistung von 2,7 V bis 10,8 V betrieben werden) und verfügt über eine eingebaute Strombegrenzungsfunktion. Wir haben ihn für eine Strombegrenzung von 1A eingestellt, damit Sie nicht mehr als 2A pro Chip erhalten. Sie können die Strombegrenzung jedoch auch deaktivieren oder auf einen anderen Wert ändern!
Wir löten den DRV8833 auf eine Breakout-Platine für Sie, mit einem FET zum Schutz der Polarität am Eingang der Motorspannung. Jeder Breakout-Chip enthält zwei vollständige H-Brücken (vier halbe H-Brücken). Das bedeutet, Sie können zwei Gleichstrommotoren bidirektional steuern oder einen Schrittmotor. Stellen Sie sicher, dass sie für etwa 1,2 Ampere oder weniger Strom geeignet sind, da dies das Limit dieses Chips ist. Sie verkraften einen Spitzenstrom von 2A, aber das gilt nur für kurze Zeit, wenn Sie die von uns eingestellte Strombegrenzung ausschalten. Was uns an diesem speziellen Treiber am besten gefällt, ist, dass er interne Freilaufdioden hat, sodass Sie sich keine Sorgen um die induktive Rückwirkung machen müssen, die Ihr Projekt oder den Treiber beschädigen könnte! Sie müssen sich auch nicht so sehr um das Ausbrennen des Chips bei Übersteuerung sorgen, da es eine Strombegrenzung gibt.
Es gibt zwei digitale Eingänge pro H-Brücke (einer für jede Hälfte der Brücke), Sie können einen der Eingänge PWM verwenden, um die Motorgeschwindigkeit zu steuern. Funktioniert mit 2,7V-10,8V Logik-/Motorspannung. Die Motorspannung ist gleich der Logikspannung, aber eine Logikspannung von 2,7V oder mehr ist ausreichend, sodass Sie sich keine Sorgen machen müssen, wenn Sie die Motoren mit 9V betreiben und 3,3V Logik verwenden. Für höhere Spannungen schauen Sie sich den TB6612 an. Für viel höhere Spannungen und Ströme schauen Sie sich den DRV8871 an!
Wird als eine zusammengebaute und getestete Breakout-Platine sowie einem kleinen Streifen Steckverbinder geliefert. Sie müssen einige leichte Lötarbeiten durchführen, um den Steckverbinder an die Breakout-PCB anzuschließen. Arduino, Motoren und Netzteil sind nicht im Lieferumfang enthalten.
Hinweis: Der Klemmblock, der Ihrem Produkt beiliegt, kann blau oder schwarz sein.
Technische Details
- Größe: 26 mm x 18 mm x 3 mm / 1,0" x 0,7" x 0,1"
- Gewicht: 1,5 g
- Datenblätter, PCB-CAD-Dateien, Diagramme, Fritzing-Objekt und mehr im Tutorial
