Beschreibung
Beschreibung
Das RTC WatchDog HAT für Raspberry Pi ist eine hochpräzise Echtzeituhr- und Überwachungsplatine mit dem DS3231SN RTC-Chip. Es bietet eine genaue Zeitmessung und ein automatisches Reset-Überwachungssystem. Die HAT unterstützt I2C-Kommunikation, hat eine 16-Bit-Zählereinheit und eine Überwachungsstatusanzeige, die bei Timeout warnt. Sie misst 30,5 mm x 65 mm und benötigt eine 5V-Stromversorgung. Ideal für Projekte, die präzises Timing und Systemstabilität erfordern.
Spezifikation
- Kommunikationsschnittstelle: I²C
- RTC-Chip: DS3231SN
- Watchdog-Chip: CH32V003
- Stromversorgung: 5V
- Abmessungen: 30,5×65 mm

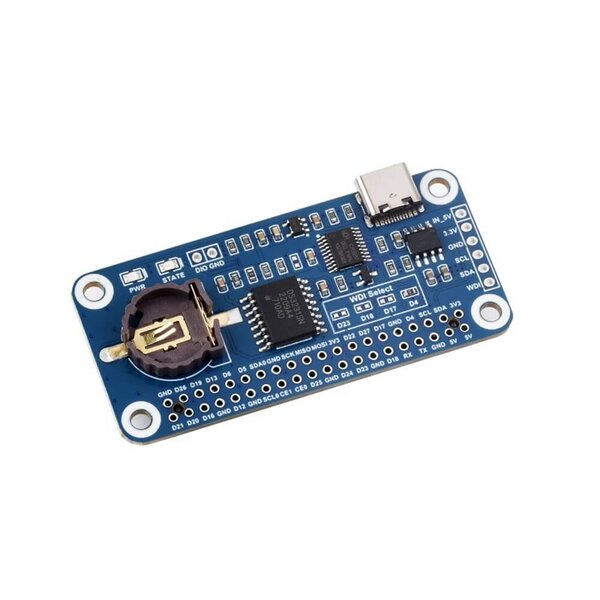

Platinendesign*
- USB Typ-C Stromeingang
- CH32V003 Watchdog für sichere Abschaltung
- CR1220 RTC-Batteriehalter für CR1220-Knopfzelle
- Watchdog-Statusanzeige (siehe Dokumentation)
- Stromanzeige
- 40PIN GPIO-Header für Raspberry Pi oder Jetson Nano
- DS3231 hochpräziser RTC-Chip
- Watchdog-Reset-Pin-Auswahl
- Steuerinterface für andere Hostboards
*Hinweis: Siehe Produktbild mit beschrifteten Nummern
Lieferumfang
- 1 × RTC WatchDog HAT (B)
- 1 × Abstandshalter-Set
- 1 × 2×20PIN Buchsenleiste
Dokumentation
Wiki:RTC_WatchDog_HAT
