Beschreibung

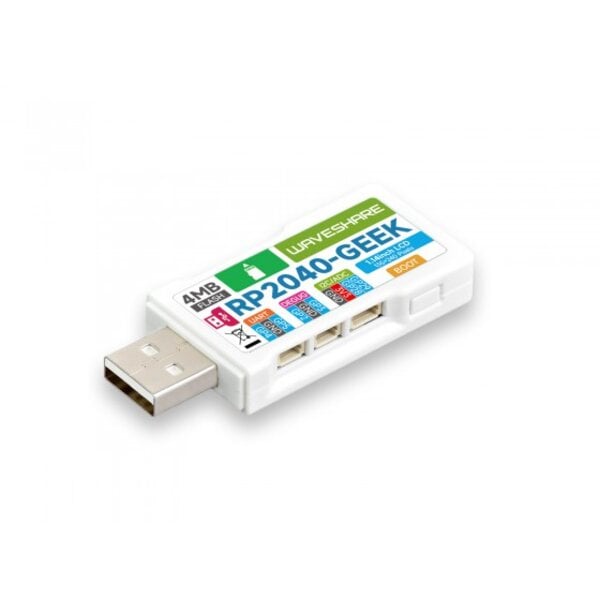

Entdecken Sie das RP2040-GEEKi, ein vielseitiges Entwicklungsboard, das von Waveshare speziell für Technikbegeisterte entwickelt wurde. Dieses Board verfügt über eine integrierte USB-A-Schnittstelle, ein scharfes 1,14-Zoll-IPS-LCD-Display mit 65 K Farben, einen TF-Kartenslot und eine Reihe weiterer Peripheriegeräte. Es wird von dem RP2040-Mikrocontroller-Chip angetrieben, einer Kreation von Raspberry Pi in Großbritannien, der für erstklassige Leistung sorgt. Mit Funktionen wie SWD-, UART- und I2C-Ports macht dieses Board dank seiner Kompatibilität mit CMSIS-DAP und OpenOCD das Debugging zum Kinderspiel. Darüber hinaus wird das RP2040-GEEKi mit einer Open-Source-Firmware geliefert, die Upgrades bequemer denn je macht.
Board Specifications
Der RP2040-GEEKi ist ein Entwicklungsboard für Technikbegeisterte, das von Waveshare entworfen wurde. Es verfügt über eine integrierte USB-A-Schnittstelle, einen 1,14-Zoll-LCD-Bildschirm, einen TF-Kartenslot und andere Peripheriegeräte. Das Board bietet verschiedene Firmware-Versionen für die SWD-Schnittstelle, die UART-Schnittstelle und die I2C-Schnittstelle.
Zu den wichtigsten Funktionen gehören:
- Der RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich.
- Integrierte 3-PIN-SWD-Schnittstelle zum Anschließen des Debugging-Zielboards
- Die Standard-CMSIS-DAP-Schnittstelle kann zur Fehlersuche bei den meisten ARM-basierten Mikrocontrollern verwendet werden.
- Funktioniert mit OpenOCD und anderen Tools, die CMSIS-DAP unterstützen.
- Entspricht der Raspberry Pi 3-PIN Debug Connector-Spezifikation.
- Integrierte 3-PIN-USB-zu-UART-Brücke.
- Integrierte 4-PIN-I2C-Schnittstelle für das Testzielboard.
- Integrierter 1,14-Zoll-IPS-LCD-Bildschirm mit 240x135 Pixeln und 65.000 Farben.
- Wird mit Kunststoffgehäuse und Kabeln geliefert.
- Open-Source-Firmware, die ein bequemeres Upgrade ermöglicht.
Onboard Ressourcen
- USB-A-Schnittstelle.
- UART-Schnittstelle.
- SWD-Schnittstelle.
- I2C-Schnittstelle.
- TF-Kartenslot
Unterstützt die Kommunikation über die SDIO- und SPI-Schnittstellen. - W25Q32JVSSIQ
4MB NOR-Flash-Speicher. - RP2040.
- BOOT-Taste.
