Beschreibung

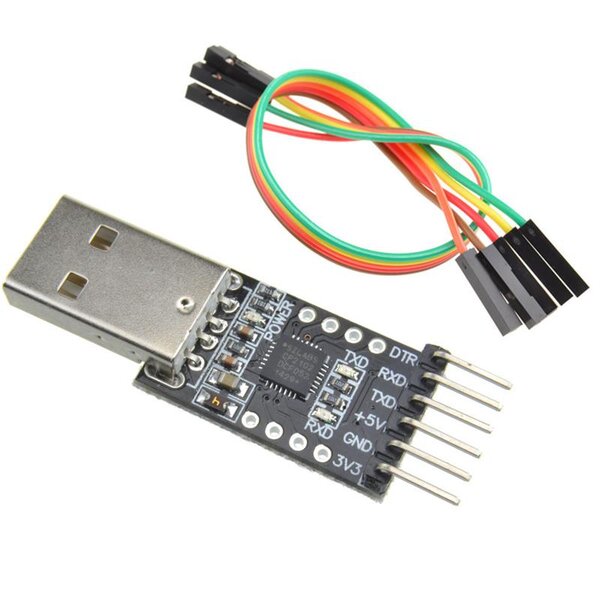

Dies ist das 6-polige USB 2.0-zu-TTL-UART Konvertermodul CP2102, ein großartiges kleines Tool für eingebettete Systeme, die eine serielle Verbindung zu einem Computer benötigen. Das Board kann einfach an einen USB-BUS angeschlossen werden und erscheint als Standard-COM-Port. Dieser CP2102 benötigt keinen externen Oszillator bzw. einen integrierten Spannungsregler und verwendet sogar ein umprogrammierbares internes EEPROM für die Gerätebeschreibung. Die vollständige Hardware-UART verfügt über eine Flusssteuerung für Baudraten von 300 bps bis 115200 bps.
Mit diesem Breakout können Sie auch die TX/RX-Pins Ihres bevorzugten Mikrocontrollers oder Ihrer seriellen Anwendung mit den RX/TX-Pins des Breakouts verbinden, wodurch ein einfacher serieller Kabelersatz entsteht.
Technische Details
- USB-Schnittstelle: Typ A USB-Stecker
- Betriebsspannung: 5V
- Logikspannung: 5 V
- Ausgangsstrom des 3,3-V-Netzteils: 100 mA
- Pin-Ausgabemethode: 6P-2,54-mm-Pin-Header
- Serielle Baudrate: Bis zu 115200 bps
- Unterstützt USB1.1, USB2.0
- CP2102-Chip unterstützt XP, Win7/Win8 32 Bit, 64 Bit, Linux, MAC
