Pico Audio Pack Line-Out and Headphone Amp

Pico Audio Pack Line-Out and Headphone Amp - Ansicht 2

Pico Audio Pack Line-Out and Headphone Amp - Ansicht 3

Pico Audio Pack Line-Out and Headphone Amp

Name: Pico Audio Pack Line-Out and Headphone Amp
Brand: Pimoroni
SKU: PIM00544
Price: 15.00 EUR
Availability: InStock

Machen Sie mit dieser hochwertigen Stereo-I2S-Audio-Zusatzplatine für Ihren Raspberry Pi Pico mit verstärktem Kopfhörer UND unverstärkten Line-Level-Ausgängen ein paar Geräusche!

SKU: PIM00544 GTIN: 769894017098 Kategorie: Raspberry Pi Hersteller: Pimoroni

15,00 € 20,00 €

inkl. 20% USt. , zzgl.

Alter Preis: 20,00 €

8 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Machen Sie mit dieser hochwertigen Stereo-I2S-Audio-Zusatzplatine für Ihren Raspberry Pi Pico mit verstärktem Kopfhörer UND unverstärkten Line-Level-Ausgängen ein paar Geräusche!

Das Pico Audio Pack verwendet seinen PCM5100A-DAC, um bis zu 32-Bit-Stereo-Audio mit 384 kHz über seinen 3,5-mm-Line-Out-Anschluss auszugeben, der an einen externen Verstärker oder Aktivlautsprecher angeschlossen werden kann. Wenn Sie etwas Lauteres für Ihre Ohren suchen, kann es auch verstärktes Stereo-Audio über die 3,5-mm-Kopfhörerbuchse abpumpen.

Sie können interessante Geräusche mit Code auf Ihrem Pico erzeugen, um sie in einen Lo-Fi-Synthesizer auszugeben, oder Ihren Pico an ein anderes Gerät anschließen und ihn als benutzerdefinierte USB-Soundkarte verwenden.

Bitte beachten Sie, dass das Pico Audio Pack derzeit nur mit dem C / C ++ Pico SDK funktioniert! Wir haben Micro Python-Unterstützung geplant, diese ist jedoch noch nicht verfügbar.

Ein Raspberry Pi Pico ist nicht im Lieferumfang enthalten - klicken Sie hier, wenn Sie einen kaufen möchten!

An Ihrem Pico müssen männliche Header angelötet sein (mit den Stiften nach unten), um an unseren Zusatzplatinen befestigt zu werden.

Eigenschaften

PCM5100A Stereo-DAC (Datenblatt)
PAM8908JER Stereo-Kopfhörerverstärker (Datenblatt)
3,5-mm-Stereo-Kopfhöreranschluss
3,5-mm-Stereo-Line-Out-Buchsenanschluss
Schalter zum Einstellen der Verstärkung des Kopfhörerverstärkers (niedrig / hoch)
Vorgelötete Buchsenleisten zur Befestigung an Pico
Kompatibel mit Raspberry Pi Pico
Vollständig montiert
Kein Löten erforderlich (solange an Ihrem Pico Kopfstifte angebracht sind).
Abmessungen: ca. 53 mm x 29 mm x 11 mm (L x B x H, einschließlich Header und Audiobuchsen)
Programmierbar mit C / C ++/

Die Beschriftungen auf der Unterseite von Pico Audio zeigen Ihnen, wie Sie es an Ihren Pico anschließen können. Passen Sie einfach den USB-Anschluss an die Markierungen auf der Platine an.

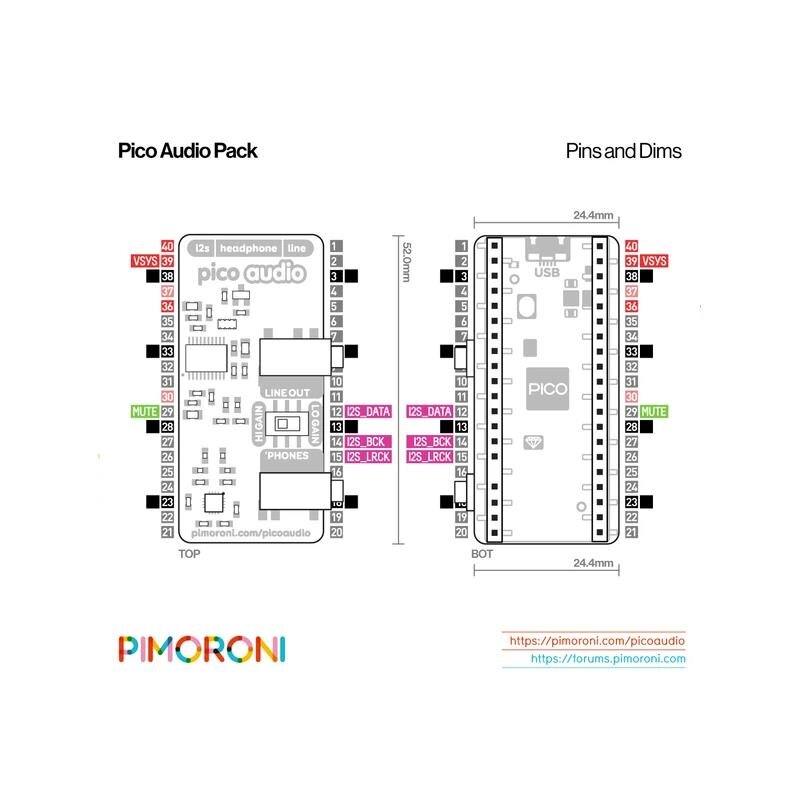

Pinbelegung

Pico Audio Pack bietet einen hochwertigen Stereo-DAC, der I2S_DATA, I2S_BCK und I2S_LRCK zum Empfangen von Audiodaten verwendet.

Wir bieten auch einen MUTE-Pin an, mit dem der Ausgang stummgeschaltet werden kann.

Sie können Pico Audio Pack mit den I2S-Audiobeispielen von Raspberry Pi in ihren experimentellen Beispielen (usb_sound_card und sine_wave_i2s) verwenden. Sie müssen #define PICO_AUDIO_I2S_DATA_PIN und PICO_AUDIO_I2S_CLOCK_PIN_BASE auf 9 bzw. 10 definieren, um den Beispielen mitzuteilen, welche Pins für die Audiodaten verwendet werden.

Über Raspberry Pi Pico

Raspberry Pi Pico ist ein flexibles, kostengünstiges Mikrocontroller-Entwicklungsboard der Mitarbeiter von Raspberry Pi, das auf ihrem eigenen Chip - dem RP2040 - basiert. Es ist einfach über USB mit C / C ++ oder MicroPython programmierbar und ideal für die Verwendung in allen Arten von physischen Computerprojekten, Geräten und Erfindungen - wir sind so gespannt, was Sie damit machen!

Wir haben unsere Pico AddOn Packs genannt, da sie so konzipiert sind, dass sie an der Rückseite Ihres Pico befestigt werden können, als ob er einen sehr eleganten Rucksack tragen würde (oder ein Miniatur-Jet-Pack, wenn Sie es vorziehen). Wir haben auch Pico-Basen (größere Add-On-Boards mit Platz für die Montage Ihres Pico oben) und einige andere Boards, mit denen Sie interessante Hacker-Dinge wie die gleichzeitige Verwendung mehrerer Packs ausführen können - klicken Sie hier, um alle anzuzeigen!
