Pico Unicorn Pack

Name: Pico Unicorn Pack
Brand: Pimoroni
SKU: PIM00546
Price: 25.00 EUR
Availability: OutOfStock

Eine funkelnde Matrix aus über hundert fantastischen RGB-LEDs für alle Ihre Regenbogenbedürfnisse und einige praktische Tasten - perfekt dimensioniert für den Raspberry Pi Pico!

SKU: PIM00546 GTIN: 769894017111 Kategorie: Raspberry Pi Hersteller: Pimoroni

25,00 €

inkl. 20% USt. , zzgl.

Nicht auf Lager

Eine funkelnde Matrix aus über hundert fantastischen RGB-LEDs für alle Ihre Regenbogenbedürfnisse und einige praktische Tasten - perfekt dimensioniert für den Raspberry Pi Pico!

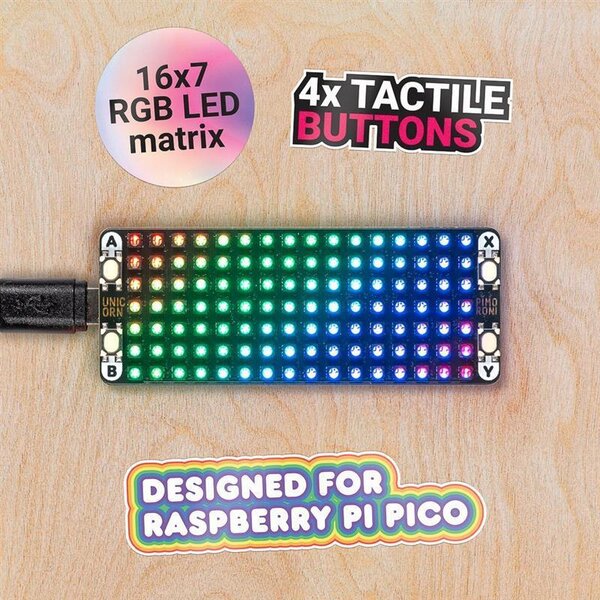

Wir haben unser bekanntes Unicorn-Setup so angepasst, dass es gut auf die Rückseite Ihres Pico passt - mit einer ordentlichen 7x16-Matrix (das sind 112 RGB-LEDs!) Ist es sicherlich der schickste Rucksack, den es gibt. Mit den vier taktilen Tasten können Sie zwischen den Modi wechseln, Steuerelemente für einfache Spiele verwenden oder die Helligkeit anpassen.

Sie können die Farbe und Helligkeit jeder LED einzeln steuern, um Animationen, Text, einfache Bilder und mehr anzuzeigen. Erstellen Sie eine Mini-Foto-FX-Lampe, eine intelligente Statusleuchte für Zoom, verwenden Sie sie, um farbenfrohe Bildlaufnachrichten auf Ihrem Kühlschrank anzuzeigen, oder genießen Sie einfach einige hübsche Animationen.

Ein Raspberry Pi Pico ist nicht im Lieferumfang enthalten - klicken Sie hier, wenn Sie einen kaufen möchten!

An Ihrem Pico müssen männliche Header angelötet sein (mit den Stiften nach unten), um an unseren Zusatzplatinen befestigt zu werden.

Eigenschaften

16x7 Matrix von RGB-LEDs (112 insgesamt)
Individuelle Farb- / Helligkeitsregelung jeder LED
Vorgelötete Buchsenleisten zur Befestigung an Pico
4 x Tastknöpfe
Kompatibel mit Raspberry Pi Pico
Vollständig montiert
Kein Löten erforderlich (solange an Ihrem Pico Kopfstifte angebracht sind)
Abmessungen: ca. 62 mm x 25 mm x 10 mm (L x B x H, einschließlich Überschriften und Schaltflächen)
C / C ++ - und MicroPython-Bibliotheken

Einstieg

Die Etiketten auf der Unterseite des Pico Unicorn Packs zeigen Ihnen, wie Sie es an Ihren Pico anschließen können. Passen Sie einfach den USB-Anschluss an die Markierungen auf der Platine an.

Der einfachste Weg, um mit unseren Pico-Add-Ons zu beginnen, besteht darin, unsere benutzerdefinierte MicroPython-Firmware herunterzuladen und auf Ihren Pico zu kopieren. Sie enthält alle benötigten Bibliotheken. Klicken Sie hier für unser anfängerfreundliches Tutorial!

Pinbelegung

Pico Unicorn Pack steuert sein Display über die PIO-Funktion des RP2040.

Die Anzeige wird zeilenweise aktualisiert (aber sehr schnell, damit Sie es nicht bemerken!), Indem Sie einen der SR1..7-Pins auswählen, die die zeilengesteuerten FETs steuern.

Spaltendaten werden über SIN / SCLK in Schieberegister eingespeist und dann während der Anzeige verriegelt, um sie zu halten. BLANK ermöglicht es den säulenantreibenden FETs, die LEDs einzuschalten und das Bild zu erzeugen.

Die vier Schalter sind als SW_A, SW_B, SW_X und SW_Y verdrahtet.

Die Stromversorgung erfolgt über VSYS. Dies bedeutet, dass Sie das Pico Scroll Pack sowohl über USB als auch über externe Netzteile (sofern diese 3 V + liefern können) verwenden können. Dies macht es ideal für batteriebetriebene Projekte.

Verwendung der programmierbaren E / A (PIOs) des RP2040

Spannend ist, dass diese LEDs über die programmierbare E / A des RP2040 gesteuert werden, was bedeutet, dass sie im Hintergrund mit sehr geringer CPU-Auslastung aktualisiert werden. Die programmierbaren E / A-Vorgänge sind so schnell, dass wir eine Auflösung von 14 Bit anstelle der 8-Bit-Auflösung erzielen können, die Sie normalerweise mit LED-Treibern erhalten.

Wir verwenden diese zusätzlichen Auflösungsbits, um die angezeigten Farben mit einer Gammakorrektur zu versehen, was bedeutet, dass die Farbverläufe glatt und linear sind.

Dies bedeutet, dass die LEDs über ihren gesamten Helligkeitsbereich eine hervorragende Leistung erbringen, anstatt schlecht mit niedrigeren Helligkeitsstufen umzugehen. Sie müssen sich nicht wirklich um die Details kümmern (obwohl wir sie für interessant halten!), Da unsere Softwarebibliothek im Hintergrund alles für Sie erledigt.

Ein Raspberry Pi Pico ist nicht im Lieferumfang enthalten - klicken Sie hier, wenn Sie einen kaufen möchten!

Über Raspberry Pi Pico

Raspberry Pi Pico ist ein flexibles, kostengünstiges Mikrocontroller-Entwicklungsboard der Mitarbeiter von Raspberry Pi, das auf ihrem eigenen Chip - dem RP2040 - basiert. Es ist einfach über USB mit C / C ++ oder MicroPython programmierbar und ideal für die Verwendung in allen Arten von physischen Computerprojekten, Geräten und Erfindungen - wir sind so gespannt, was Sie damit machen!

Wir haben unsere Pico-Add-On-Packs genannt, da sie so konzipiert sind, dass sie an der Rückseite Ihres Pico befestigt werden können, als ob er einen sehr eleganten Rucksack tragen würde (oder ein Miniatur-Jet-Pack, wenn Sie es vorziehen). Wir haben auch Pico-Basen (größere Add-On-Boards mit Platz für die Montage Ihres Pico oben) und einige andere Boards, mit denen Sie interessante Hacker-Dinge wie die gleichzeitige Verwendung mehrerer Packs ausführen können - klicken Sie hier, um alle anzuzeigen!

An Ihrem Pico müssen männliche Header angelötet sein (mit den Stiften nach unten), um an unseren Zusatzplatinen befestigt zu werden.
