Beschreibung

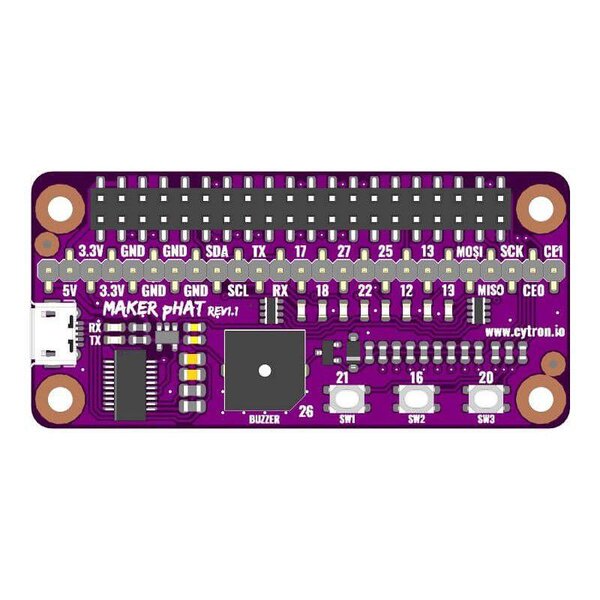

Der Maker pHAT wurde entwickelt, um jedem den Einstieg in Raspberry Pi zu erleichtern, solange kein zusätzlicher Monitor, keine Tastatur oder eine Maus vorhanden ist. Es hilft dem Benutzer, mit minimalen Schritten über die serielle Schnittstelle auf den Raspberry Pi zuzugreifen. Die On-Board-LEDs, Drucktasten und der Summer unterstützen Anfänger bei der Verbindung mit Sensoren, Aktuatoren und Codierungen.
Spezifikationen
- Raspberry Pi Zero-Größe, perfekt stapelbar auf der Pi Zero-Serie von SBC (Single Board Computer)
- Kompatibel mit Raspberry Pi 3B/3B+/4B1GB/4B2GB/4B4GB in Standardgröße, Raspberry Pi 3A+ in mittlerer Größe und Raspberry Pi Zero/W/WH in kleinerer Größe
- Standard-GPIO-Footprint für Raspberry Pi
- LED-Array für ausgewählte GPIO-Pins (GPIO 17, 18, 27, 22, 25, 12, 13, 19)
- 3x integrierte programmierbare Drucktasten (GPIO 21, 19 und 20, müssen als Eingangs-Pullup konfiguriert werden)
- Integrierter aktiver Summer (GPIO 26)
- Korrekte Bezeichnung für alle GPIOs, einschließlich SPI, UART, I2C, 5 V, 3,3 V und GND
- Verwenden Sie die USB-Micro-B-Buchse für 5-V-Eingang und USB-zu-UART-Kommunikation
- USB seriell unterstützt durch CH340, Rev1.10 verwendet FT231X als USB zu UART
- Eingangsspannung: USB 5V, vom Computer, Powerbank oder Standard-USB-Adapter
- Violettes PCB
