Beschreibung

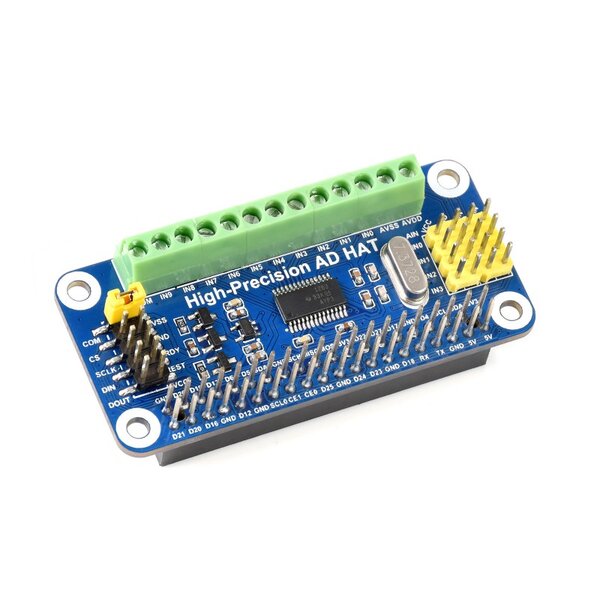

Hochpräsizions-AD-HAT für Raspberry Pi und Jetson-Nano Board zur Digitalisierung von Analogwerten- Das HAT kann auch extern (über Kabelklemmen) strombetrieben werden.
Merkmale
- ADS1263-Chip, rauscharm, geringe Temperaturdrift, 10-Kanal-32-Bit-Hochpräzisions-ADC (5-Kanal-Differentialeingang), maximale Abtastrate 38,4 kSPS
- mit eingebettetem 24-Bit-Hilfs-ADC, internem ADC-Testsignal, IDAC, 2,5 V interner Referenzspannung, 8x Multiplexing-GPIO, PGA (max. 32-fach)
- Onboard AD-Header-Eingang, kompatibel mit Waveshare-Sensor-Pinout, für den Anschluss verschiedener Sensormodule
- Onboard AD Schraubklemmeneingang, ermöglicht den Anschluss von analogen Signalen und analoger Stromversorgung, universelle Schnittstelle
- Onboard-Steuereingang, zur einfachen Steuerung des Moduls durch andere Hosts zusätzlich zum Raspberry Pi
- Dreidraht-RTD-Schaltung (Widerstands-Temperatur-Detektor), aktiviert durch Einlöten eines 0R-Widerstands
Eigenschaften
- Auflösung: 32 Bits
- Eingangskanäle: 10
- Abtastrate (max): 38.4 kSPS
- PGA Vergrößerung (max): 32-fache
- Bus-Schnittstelle: SPI
- Struktur: Delta-Sigma
- Eingangstyp: differenziell, einseitig
- Referenzspannung: intern, extern
- Bereich Eingangsspannung (max): 2,5V bzw. 5V
- Bereich Eingansgspannung (min.) -2,5V bzw. 0V
