Beschreibung
Das Raspberry Pi Compute Module 4 (CM4) ist ein System on Module (SoM), das Prozessor, Speicher und eMMC-Flash enthält und unterstützende Stromkreise. Mit diesen Modulen kann ein Designer die Raspberry Pi-Hardware und -Software nutzen in ihren eigenen benutzerdefinierten Systemen und Formfaktoren stapeln. Darüber hinaus verfügen diese Module über zusätzliche E / A-Schnittstellen Was auf den Raspberry Pi-Boards verfügbar ist, eröffnet dem Designer mehr Optionen. Das Design des CM4 basiert lose auf dem Raspberry Pi 4, Modell B, und kann für kostensensitive Anwendungen verwendet werden Lieferung ohne eMMC; Diese Version heißt Raspberry Pi Compute Module 4 Lite (CM4Lite). Während frühere Generationen des Computermoduls alle dieselbe DDR2-SODIMM-mechanisch kompatible Version gemeinsam hatten Formfaktor, die neuen CM4 und CM4Lite sind unterschiedlich. Die elektrische Schnittstelle des CM4 erfolgt über zwei 100-polige High Density Steckverbinder, und der neue physikalische Formfaktor hat insgesamt eine geringere Stellfläche, wenn die Steckverbinder berücksichtigt werden. Diese Änderung ist auf das Hinzufügen neuer Schnittstellen zurückzuführen. ein zusätzliches zweites HDMI, PCIe und Ethernet. Die Hinzufügung dieser Neue Schnittstellen, insbesondere PCIe, wären unter Beibehaltung des vorherigen Formfaktors nicht möglich gewesen.

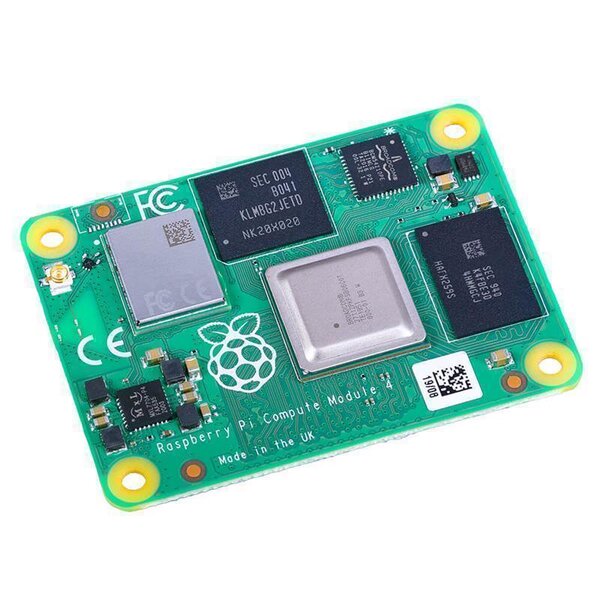

Die Leistung von Raspberry Pi 4 in einem kompakten Formfaktor für tief eingebettete Anwendungen. Das Raspberry Pi Compute Module 4 enthält einen Quad-Core-ARM-Cortex-A72-Prozessor, einen doppelten Videoausgang und eine große Auswahl anderer Schnittstellen. Verfügbar in 32 Varianten, mit einer Reihe von RAM- und eMMC-Flash-Optionen und mit oder ohne drahtlose Verbindung.
Produkte mit Compute Module 4 entwickeln
Das Raspberry Pi Compute Module 4 IO Board ist ein unschätzbares Entwicklungswerkzeug. Das IO-Board stellt jede Schnittstelle von Compute Module 4 zur Verfügung und bietet eine Entwicklungsplattform und ein Referenz-Base-Board-Design für unser bisher leistungsstärkstes Compute-Modul. Es ist auch für die Integration in Endprodukte konzipiert.
Spezifikationen
- Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
- H.265 (HEVC) (bis zu 4Kp60 decode), H.264 (bis zu 1080p60 decode, 1080p30 encode)
- OpenGL ES 3.0 Grafik
- Gigabit Ethernet PHY IEEE 1588 BCM545210PE
- Optional mit 1GB, 2GB, 4GB or 8GB LPDDR4-3200 SDRAM (je nach Variante)
- Optional mit 0GB ("Lite"), 8GB, 16GB or 32GB eMMC Flash speicher (je nach Variante)
- Option für vollständig zertifiziertes Funkmodul BCM43455:
- 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless
- Bluetooth 5.0, BLE
- Eingebauter elektronischer Schalter zur Auswahl einer externen (u.FL Antennenanschluss) oder einer On-Board Antenne
Eigenschaften
- 2x HDMI 2.0 ports (bis zu 4Kp60 supported)
- 1x PCIe 1-lane Host, Gen 2 ( 5Gbps )
- 1x USB 2.0 port ( highspeed )
- 28x GPIO unterstützt entweder 1,8 V- oder 3,3 V-Signalisierungs- und Peripherieoptionen:
- bis zu 6x UART
- bis zu 6x I2C
- bis zu 5x SPI
- 1x SDIO interface
- 1x DPI (Parallel RGB Display)
- 1x PCM
- bis zu 2x PWM Kanäle
- bis zu 3x GPCLK Ausgänge
- MIPI DSI:
- 1x 2-lane MIPI DSI display port
- 1x 4-lane MIPI DSI display port
- MIPI CSI-2:
- 1x 2-lane MIPI CSI camera port
- 1x 4-lane MIPI CSI camera port
- 1x SDIO 2.0 (CM4Lite)
- 1x 5V Netzeingang
- Dimension: 55mm x 40mm x 4.7mm
- Schraublöcher: 4x M2.5
Dokumente
- Raspberry Pi Compute Module 4 product brief
- Raspberry Pi Compute Module 4 datasheet
- Compute Module 4 STEP file
- Compute Module 4 Lite (without eMMC) STEP file
Entwicklung - Unterstützung
Als Semaf Electronics bieten wir für Compute Module 4 (CM4) und auch natürlich für alle anderen Raspberry Pi Produkte Beratung, Betreiung, Software- sowie Hardware Entwicklung. Kontaktieren Sie dazu Hr. Orhan
