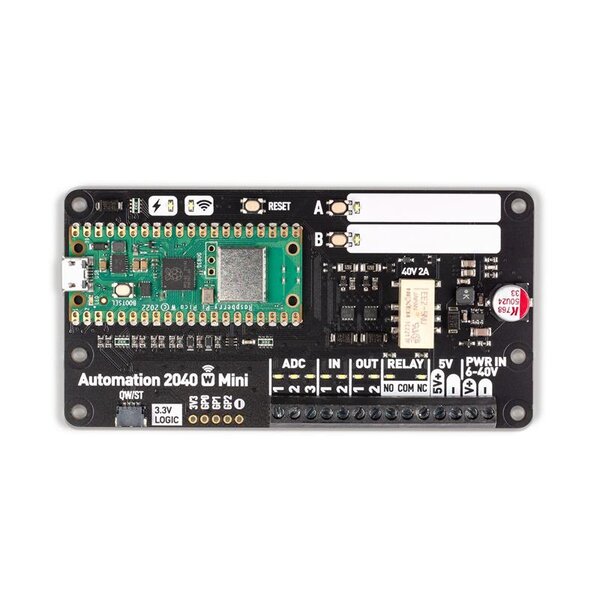

Name: Automation 2040 W Mini (Pico W Aboard)
Brand: Pimoroni
SKU: PIM00652
Price: 50.00 EUR
Availability: InStock

Ein schlanker Industrie-/Automatisierungscontroller mit 2,4GHz-Funk, der von einem Raspberry Pi Pico W betrieben wird. Kompatibel mit 6V bis 40V Systemen.

Automation 2040 W Mini ist ein kompaktes Pico W / RP2040 betriebenes Überwachungs- und Automatisierungsboard. Es verfügt über eine Vielzahl nützlicher Funktionen zur Steuerung anderer elektronischer und industrieller Geräte - analoge Kanäle, aktive Ausgänge, gepufferte Eingänge und ein Relais. Perfekt für die Steuerung von Lüftern, Pumpen, Magnetventilen, großen Motoren, elektronischen Schlössern oder statischer LED-Beleuchtung (bis zu 40 V).

Alle Kanäle (und Tasten) haben eine zugehörige LED-Anzeige, so dass Sie auf einen Blick sehen können, was mit Ihrem Setup passiert, oder Ihre Programme testen können, ohne dass Hardware angeschlossen ist. Wir haben sogar Platz gelassen, um alles zu beschriften, was Sie angeschlossen haben, sei es eine versteckte Falltür, um Ihre Feinde zu überraschen, eine Kaffeemaschine mit zugehöriger API oder ein Mechanismus, um Ihren Haustieren (oder Ihrer Familie) aus der Ferne Leckerbissen zukommen zu lassen.

Eigenschaften

Raspberry Pi Pico W Platine
- Dual Arm Cortex M0+ läuft mit bis zu 133Mhz mit 264kB SRAM
- 2MB QSPI-Flash mit Unterstützung für XiP
- Stromversorgung und Programmierung über USB micro-B
- 2.4GHz drahtlos
3 x 12-bit ADC Eingänge bis zu 40V
2 x digitale Eingänge bis zu 40 V
2 x digitale Sourcing-Ausgänge an V+ (Versorgungsspannung)
- 4A max. Dauerstrom
- 2A max Strom bei 500Hz PWM
1 x Relais (Klemmen NC und NO)
- 2A bis zu 24V
- 1A bis zu 40V
3,5-mm-Schraubklemmen für den Anschluss von Eingängen, Ausgängen und externer Stromversorgung
2 x taktile Tasten mit LED-Anzeigen
Reset-Taste
1 x Qw/ST-Stecker für den Anschluss von Breakouts
M2,5 Befestigungslöcher
Vollständig montiert
Kein Löten erforderlich.
C/C++ und MicroPython-Bibliotheken
Darstellung

Stromversorgung

Das Board ist kompatibel mit 12V, 24V und 36V Systemen
Benötigt eine Versorgung von 6-40V
Kann 5V bis zu 0,5A für Anwendungen mit niedrigerer Spannung liefern

Software

Unsere C++/MicroPython-Bibliotheken bieten eine einfache Möglichkeit, mit den Funktionen dieses Boards zu arbeiten. Sie erhalten die beste Leistung, wenn Sie C++ verwenden, aber wenn Sie ein Anfänger sind, empfehlen wir Ihnen, unser MicroPython-Build zu verwenden, das Batterien enthält, um den Einstieg zu erleichtern.

pirate-brand MicroPython (Sie benötigen die `picow` .uf2)
Erste Schritte mit dem Raspberry Pi Pico
MicroPython-Beispiele
MicroPython-Funktionsreferenz
C++ Beispiele
C++ Funktionsreferenz

Schauen Sie sich unser Getting Started Tutorial an, um einen Überblick über die Eigenschaften und Funktionen von Automation zu erhalten und zu erfahren, wie man es mit MicroPython programmiert.

Schritte mit Automation 2040 W

Anschließen von Breakouts

Der Qw/ST-Anschluss des Automation 2040 W Mini macht es sehr einfach, Qwiic- oder STEMMA QT-Breakouts anzuschließen. Wenn dein Breakout einen QW/ST-Stecker auf der Platine hat, kannst du es direkt mit einem JST-SH-auf-JST-SH-Kabel einstecken.

Breakout Garden-Breakouts, die keinen Qw/ST-Stecker haben, können mit einem JST-SH-auf-JST-SH-Kabel und einem Qw/ST-auf-Breakout Garden-Adapter angeschlossen werden. Möchten Sie >2 Breakouts gleichzeitig verwenden? Versuchen Sie diesen Adapter!

Liste der Breakouts, die derzeit mit unserem C++/MicroPython-Build kompatibel sind.

Anmerkungen

Nicht zum Schalten von Netzspannungen verwenden!

Über Pico W Aboard

Unsere neuen Pico W Aboard-Produkte sind mit einem eingebauten Raspberry Pi Pico W ausgestattet. Das bedeutet, dass Sie alle Vorteile eines RP2040-Mikrocontrollers erhalten - einen schnellen Dual-Core-ARM-Prozessor, ein dynamisches, wachsendes Ökosystem und eine Auswahl an verschiedenen Programmiermethoden zum Experimentieren. Am aufregendsten ist jedoch, dass der Pico W über drahtlose Konnektivität verfügt, so dass Ihre Pico/RP2040-Geräte miteinander und mit dem Internet kommunizieren können! 🌍

Wireless ist für Pico/RP2040 sehr neu - seien Sie sich bewusst, dass sich die Dinge schnell entwickeln und ändern werden! Die Softwareunterstützung (Wireless-Beispiele, Tutorials, CircuitPython-Unterstützung usw.) wird eine Weile brauchen, um aufzuholen. Wenn Sie ein absoluter Anfänger auf Pico/RP2040 sind, haben Sie vielleicht eine bessere Erfahrung mit Wireless, wenn Sie warten, bis alles ein wenig mehr geregelt ist.
