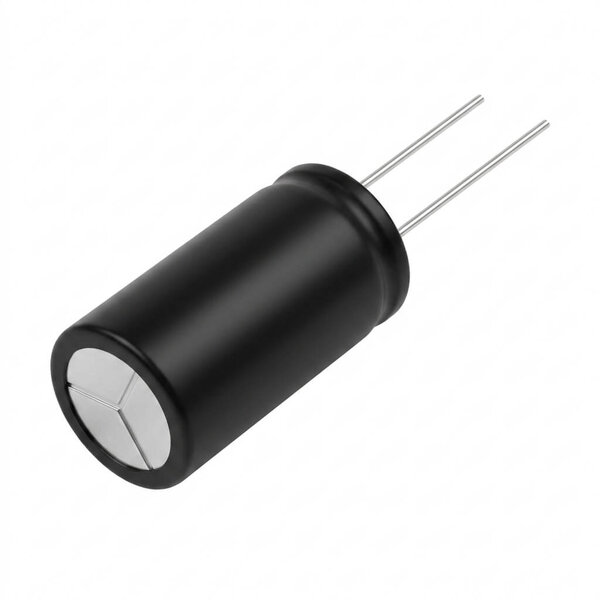

330µF 50V THT Elektrolytkondensator

Name: 330&micro;F 50V THT Elektrolytkondensator
Brand: Generic
SKU: SER569
Price: 1.00 EUR
Availability: InStock

Aluminium-Elektrolytkondensator 330µF/50V, THT radial, Ø10×20mm, −40…+105°C, 2000h, RoHS

SKU: SER569 HAN: PF1H331MNN1020 Kategorie: Kondensatoren Hersteller: Sonstige

1,00 €

inkl. 20% USt. , zzgl.

50 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Elektrolytkondensator 330µF 50V THT Ø10×20mm 105°C - PF1H331MNN1020

330µF bei 50V, radial bedrahtet, Ø10×20mm – ein Gehäuseformat, das auf nahezu jeder Lochraster- und Europlatine problemlos unterkommt. Der Elite PF1H331MNN1020 gehört zur PF-Serie des taiwanesischen Herstellers Elite, einer Allzweck-Linie mit erweitertem Temperaturbereich von −40°C bis +105°C. Die Lebensdauerspezifikation von 2000 Stunden gilt bei 105°C – nicht bei 85°C wie bei Standard-Typen. Das gibt bei realen Betriebstemperaturen von 40–60°C nach der Arrhenius-Regel einen erheblichen Spielraum in der kalkulierten Nutzungsdauer.

Elektrische Kenndaten

Kapazität 330µF bei einer Nennspannung von 50V DC. Die Kapazitätstoleranz beträgt ±20% (gemessen bei 120Hz, 20°C) – für Sieb- und Entkopplungsschaltungen unkritisch, für präzise Zeitkonstanten im RC-Glied aber mit dem Worst-Case-Wert einkalkulieren. Der Verlustfaktor tan δ liegt für 50V-Typen der PF-Serie bei maximal 0,12 (120Hz, 20°C). Der Leckstrom folgt der Standardformel I = 0,01 × C × V, mindestens 3µA, gemessen 2 Minuten nach Anlegen der Nennspannung – hier also maximal 165µA.

330µF / 50V DC: Passt als Ausgangskondensator an 24V- und 36V-Schaltreglern; die 50V-Spannungsfestigkeit lässt Raum für Transienten und Lastspitzen bis ~40V Betriebsspannung.
−40°C Kältegrenze: Startzuverlässig in nicht klimatisierten Schaltschränken, Outdoor-Gehäusen und Fahrzeugelektronik – ohne Beheizung der Platine.
105°C Obergrenze / 2000h Load Life: Gegenüber 85°C-Standardtypen verdoppelt sich die kalkulierte Lebensdauer bei 65°C Umgebungstemperatur rechnerisch mindestens.
Ø10×20mm Gehäuse: Platzsparendes Format – passt in enge Designbereiche, wo 12,5mm-Durchmesser-Typen nicht mehr unterzubringen sind.
Ausgangsraster 5,0mm: Direkte Bestückung auf Lochraster mit 5mm-Bohrungsabstand; auf 2,54mm-Universalplatinen angewinkelt einlöten.
RoHS-konform: Keine beschränkten Stoffe, CE-Markt ohne Einschränkungen, geeignet für WEEE-pflichtige Endprodukte.

Mechanik & Workbench-Kompatibilität

Das Rastermaß beträgt 5,0mm (Pitch), der Drahtdurchmesser entspricht dem gängigen 0,6mm-Standard verzinnter Kupfertraglitze. Gehäusedurchmesser Ø10mm bei 20mm Bauhöhe – kompakter als die weit verbreiteten 12,5×25mm-Typen gleicher Spannungsklasse. Auf einem Standard-2,54mm-Steckbrett lässt sich der Kondensator nicht direkt stecken; auf Europlatinen mit 5mm-Raster oder THT-Universalboards sitzt er direkt. Das Sicherheitsventil schützt das Gehäuse vor unkontrolliertem Druckaufbau bei Überlastung oder Verpolung. Polaritätskennzeichnung über den kürzeren Minuspol und den Negativstreifen auf dem Schutzmantel.

Praxis-Tipps & Stolperfallen

Der 330µF/50V im Ø10×20mm-Format ist ein häufiger Ersatztyp bei der Reparatur von PC-Netzteilen, Monitor-Boards und Industriesteuerungen – gerade weil das Format kompakt genug für beengte Layouts ist, aber 50V Nennspannung ausreichend Reserve für 36V-Systeme mitbringt. Beim Einbau auf Wärme achten: Elkos niemals direkt neben Leistungswiderständen, Transformatoren oder MOSFETs platzieren – selbst ein 105°C-Typ verliert Lebensdauer drastisch, wenn die Gehäusetemperatur dauerhaft nahe der Obergrenze liegt. Nach langer Lagerung (über einem Jahr) empfiehlt sich eine Formierung: Spannung über einen 1kΩ-Strombegrenzungswiderstand langsam auf Nennwert hochführen und 30 Minuten halten. Die Shelf-Life-Spezifikation der PF-Serie gibt 1000h bei 105°C ohne Last an; korrekt bei Raumtemperatur und niedriger Luftfeuchtigkeit gelagerte Kondensatoren halten sich praktisch unbegrenzt.

Weiterführende Dokumentation: Elite PF-Series Datenblatt (PDF via TME) mit vollständigen Ripple-Current-Tabellen und Impedanzkurven.

Produkteigenschaft	Wert
Montage:	THT
Kondensator-Typ:	Elektrolytisch
Kapazität:	330µF
Abmessungen:	Ø10x20mm
Toleranz:	±20%
Betriebsspannung:	50V DC
