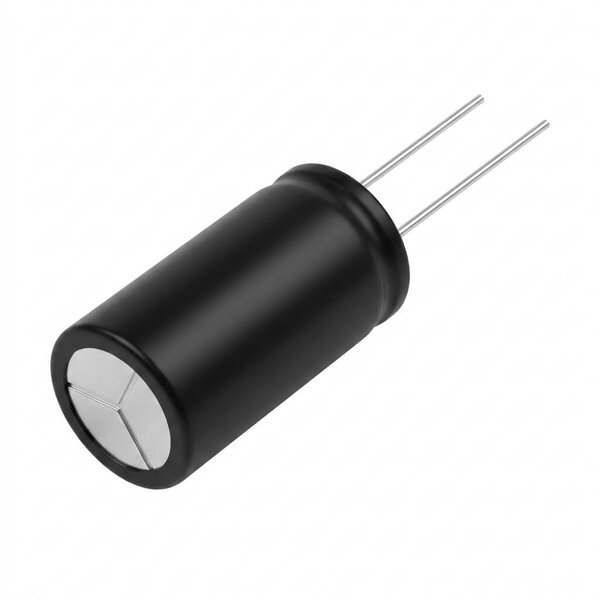

1000uF 50V Elektrolytkondensator

Aluminium-Elektrolytkondensator 1000µF/50V, THT radial, Ø12,5×25mm, −55…+105°C, 2000h

SKU: SER563
HAN: RD1H108M12025BB
Kategorie: Kondensatoren
Hersteller: Samwha

2,00 €

inkl. 20% USt. , zzgl.

18 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Abnahmeintervall: 1 Einheiten

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Elektrolytkondensator RD 1000µF 50V THT Ø12,5×25mm 105°C - RD1H108M12025BB

Wer einen Elko in einem ungeheizten Schaltschrank, einem Fahrzeugsteuergerät oder einem Industrieumrichter verbaut, stößt mit Standard-85°C-Typen schnell an Grenzen. Der Samwha RD1H108M12025BB gehört zur RD-Serie – Samwhas Weittemperatur-Linie für Aluminium-Elektrolytkondensatoren mit einem Betriebsbereich von −55°C bis +105°C. 1000µF bei 50V DC, radialer THT-Aufbau, Ø12,5×25mm mit 5mm Rastermaß. Die 2000-Stunden-Lebensdauer wird bei 105°C spezifiziert, nicht bei 85°C wie bei Standardtypen – das macht bei realen Temperaturen von 40–60°C nach der Arrhenius-Berechnung einen erheblichen Unterschied in der kalkulierten Betriebsdauer.

Elektrische Kenndaten – was das Datenblatt wirklich sagt

Der maximale Verlustfaktor tan δ beträgt bei 50V laut Datenblatt 0,12 (gemessen bei 120Hz, 20°C). Der zulässige Ripple-Strom liegt für diesen Case bei 1390 mA rms – gemessen bei 105°C und 120Hz. Dieser Wert gilt an der thermischen Dauerbelastungsgrenze; bei 60°C Umgebungstemperatur erhöht sich der zulässige Wert durch geringere Eigenerwärmung nochmals spürbar. Der Leckstrom berechnet sich nach I = 0,01 × C × V (mindestens 3µA), gemessen 2 Minuten nach Anlegen der Nennspannung – für diesen Typ also maximal 500µA.

1000µF / 50V DC: Ausreichend für die Bulk-Siebstufe eines 24V- oder 36V-Netzteils; mit Spannungsreserve für induktive Lastspitzen im 40V-Bereich.
−55°C Kältegrenze: Startet zuverlässig in Außenanlagen und Fahrzeugelektronik, ohne dass ein Vorwärmen der Platine nötig wäre. Der Impedanz-Quotient Z−40°C/Z+20°C beträgt maximal 3.
105°C Obergrenze / 2000h Load Life: Der direkte Vorteil gegenüber 85°C-Typen – bei 65°C Umgebungstemperatur verdoppelt sich die kalkulierte Lebensdauer mindestens.
1390 mA rms Ripple (105°C, 120Hz): Für Schaltnetzteil-Ausgangsfilter in der 30–60W-Klasse ohne Parallelschaltung einsetzbar.
Kapazitätstoleranz ±20%: Standard für Aluminium-Elkos – bei Zeitkonstanten-kritischen Anwendungen mit Worst-Case-Wert auslegen, Siebschaltungen sind tolerant.
RoHS-konform: Keine beschränkten Stoffe, CE-Markt ohne Einschränkungen.

Mechanik & Workbench-Kompatibilität

Das Rastermaß beträgt 5,0mm zwischen Plus- und Minusanschluss (Drahtdurchmesser 0,6mm, verzinnte Kupfertraglitze). Dieser Pitch passt nicht auf ein Standard-2,54mm-Steckbrett – auf Lochrasterplatinen mit 5,0mm-Bohrungsabstand sitzt er direkt, auf 2,54mm-Universalboards muss angewinkelt eingelötet werden. Das Gehäuse Ø12,5mm × 25mm Höhe trägt einen Schutzmantel und ab Ø6,3mm ein Sicherheitsventil. Polaritätskennzeichnung über den kürzeren Minuspol und den Aufdruck auf dem Mantel. Die Höhentoleranz ist mit ±2mm angegeben – relevant bei platzsensiblen Aufbauten mit Deckplatten oder Kühlkörpern.

Praxis-Tipps & Stolperfallen

Der Temperaturvorteil der RD-Serie entfaltet sich nur, wenn die thermische Anbindung stimmt: Elkos auf der heißen Seite eines Transformators oder direkt neben einer Leistungsstufe platzieren klingt verlockend (kurze Leitungen), verkürzt aber die Lebensdauer drastisch – Abstand zu Wärmequellen einhalten und die Gehäuseoberseite ventilieren. Verpolte Elkos bauen Innendruck auf und sprechen das Sicherheitsventil an; in engen Gehäusen kann der austretende Elektrolyt Nachbarkomponenten beschädigen. Nach längerer Lagerung (über 1 Jahr) empfiehlt sich eine Formierung: Spannung über einen Strombegrenzungswiderstand (z.B. 1kΩ) langsam auf Nennwert bringen und 30 Minuten halten, bevor der Kondensator in die fertige Schaltung eingebaut wird. Samwha gibt die Shelf-Life-Spezifikation mit 1000h bei 105°C ohne Last an.

Weiterführende Dokumentation: Samwha RD-Series Datenblatt (PDF via TME) mit vollständigen Ripple-Current-Tabellen für alle Spannungen, Impedanzkurven und Temperaturkennlinien.

Es gibt noch keine Bewertungen.

Kontaktdaten

E-Mail

Frage zum Artikel

Ihre Frage

GPSR – Produkthersteller (Kontaktdaten für GPSR):

Samwha
10, Nonhyeon-ro 152-gil
Seoul
587-8 Sinsa-dong, Südkorea

GPSR – EU Verantwortliche Person:

Semaf Electronics – Fatih Orhan
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/Kontakt

GPSR – Wirtschaftsteilnehmer:

Semaf Electronics – Fatih Orhan
Alserbachstraße 10
1090 Wien, Österreich
Kontakt: electronics.semaf.at/Kontakt

Hinweise zur sicheren Verwendung

Machen Sie sich vor der ersten Verwendung mit der beiliegenden Bedienungsanleitung vertraut.
Halten Sie sich bei Montage, Anschluss und Inbetriebnahme an die Vorgaben des Herstellers.
Setzen Sie das Produkt ausschließlich für den bestimmungsgemäßen Einsatzzweck ein.
Ein nicht bestimmungsgemäßer Gebrauch kann Personen- oder Sachschäden nach sich ziehen.
Für Kinder unter 8 Jahren ist das Produkt nicht geeignet.
Bei falscher Handhabung besteht Verletzungsgefahr.
Das Produkt erfüllt die einschlägigen Sicherheitsanforderungen der Europäischen Union.
Die Konformität wurde im Sinne der EU-Produktsicherheitsverordnung (GPSR) sichergestellt, die die Einhaltung aller maßgeblichen Sicherheitsanforderungen für Verbraucherprodukte gewährleistet.

Angaben zur Rückverfolgbarkeit

Zur Rückverfolgbarkeit trägt jedes Produkt eines oder mehrere der folgenden Kennzeichen:

eine CE-Kennzeichnung als Nachweis der Einhaltung der EU-Anforderungen an Sicherheit, Gesundheit und Umweltschutz;
eine eindeutige Serien- oder Chargennummer, die die Zuordnung ermöglicht und etwaige Rückrufe unterstützt;
Angaben zu Hersteller und Importeur als Anlaufstelle für Support- und Sicherheitsanfragen.

Vorfallmanagement und Meldewege

Sollte es wider Erwarten zu einem Problem mit einem Produkt kommen, greifen bei uns festgelegte Abläufe, um

Kundenreklamationen zeitnah zu bearbeiten,
schwerwiegende Vorfälle über das EU-Schnellwarnsystem Safety Gate (RAPEX) zu melden und
mit den zuständigen Marktüberwachungsbehörden zusammenzuarbeiten, um die Sicherheit der Verbraucher zu wahren.

Kontakt:

Kontaktformular: electronics.semaf.at/Kontakt
Telefon: +43 1 22 677 22

Zum Schutz unserer Kundinnen und Kunden erfüllt dieses Produkt die einschlägigen Vorschriften der Europäischen Union.

Produkteigenschaft

Produkteigenschaft	Wert
Montage:	THT
Kondensator-Typ:	Elektrolytisch
Toleranz:	±20%
Betriebsspannung:	50V DC
Abmessungen:	Ø12,5x25mm
Kapazität:	1000uF
